Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: SMST-1666 / HX2260NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Spesifikasyonlar: |
HX2260NL |
Özellikler1: |
SMST-1666 |
Hız: |
10/100 Base-T |
Port sayısı: |
Bekar |
Başvuru: |
Lan Ethernet (POE olmayan) |
Sıcaklık: |
- 40°C İLE + 85°C |
yüksek pot: |
1500Vrms |
OCL: |
350uh dk |
Arşiv disponibil: |
PDF/3D/ISG/STP/Adım/Veri Sayfası |
Spesifikasyonlar: |
HX2260NL |
Özellikler1: |
SMST-1666 |
Hız: |
10/100 Base-T |
Port sayısı: |
Bekar |
Başvuru: |
Lan Ethernet (POE olmayan) |
Sıcaklık: |
- 40°C İLE + 85°C |
yüksek pot: |
1500Vrms |
OCL: |
350uh dk |
Arşiv disponibil: |
PDF/3D/ISG/STP/Adım/Veri Sayfası |

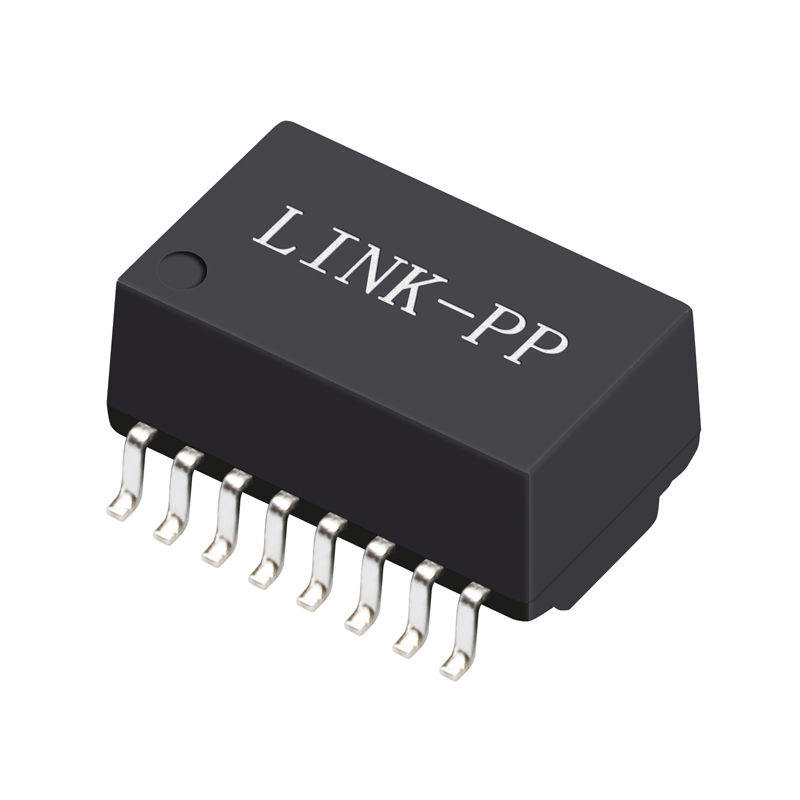

Bir Port Lan Transformörü, 10/100 BASE-TX manyetik modülleri.
1.Rj45 Tek Portlu Lan Transformörü
2Kol yapı: Toroidal
3.100base-t transformatörü
4.SMD, 16 pin
10 / 100 BASE-TX Tek Portlu Lan Transformörü 16 Pinli
Açıklama:
Tek portlu 100 Base-t Ethernet MANETIK TRANSFORMERLER
| Uygulama | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Evet. |
| Yorum | RoHS uyumlu LPXXXXNL |
| Yapılandırma RX | T,C |
| Yapılandırma TX | T,C |
| İnşaat | Değiştirme kalıbı |
| Liman başına çekirdek | 4 |
| Liman sayısı | Bekar |
| PCB | PCB yok |
| Paket | SMT |
| Paket Yüksekliği (Inç) | 0.225 veya diğerleri |
| Paketin yüksekliği (mm) | 5.715 veya diğerleri |
| Paketin uzunluğu (inç) | 1.12 veya başka |
| Paketin uzunluğu (mm) | 28.448 veya başka |
| Paketin Genişliği (Inç) | 0.63 veya başka |
| Paketin Genişliği (mm) | 16.002 veya başka |
| RoHS Uyumlu | Evet-RoHS-6 |
| Hız | 10/100/1000BASE-TX |
| Sıcaklık | 0'dan 70/-40'a +85'e kadar |
| Döner oranı RX | 1CT:1CT |
| Dönüş oranı TX | 1CT:1CT |
| Ana P/N | LP1198NL vb. |
Elektriksel özellikler ((25):
150KHz, 0.5V.
Çip tarafı: Hat tarafı=1CT: 1CT+_2%
2İndüktansa (Ls) 100KHz, 0.1V, 12mA DC Bias:
Çip tarafı: 350uH Min
3Giriş kaybı: -1.4dB Max.
4Geri dönüş kaybı 1-30 MHz: -16 dB Min.
40MHz: -14.4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Normal Modu Reddedilme Farklı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
630MHz: -40dB Min.
60MHz: -35dB Min
100MHz: -30dB Min
7Yüksek Pot: 1500Vrms Min
Başvurular
HUB, PC kartı,Switch, Router, PC Ana pano, SDH, PDH, IP Telefon, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
