Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: S558-5500-68
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
PN: |
S558-5500-68 |
Bağlantı Noktası Sayısı: |
Tek Bağlantı Noktası |
Montaj Tarzı: |
SMT |
Uygulama: |
1000BaseT, 60W PoE |
Profil Tipi: |
Standart |
Çalışma sıcaklık aralığı: |
-40°C ila 85°C |
PN: |
S558-5500-68 |
Bağlantı Noktası Sayısı: |
Tek Bağlantı Noktası |
Montaj Tarzı: |
SMT |
Uygulama: |
1000BaseT, 60W PoE |
Profil Tipi: |
Standart |
Çalışma sıcaklık aralığı: |
-40°C ila 85°C |

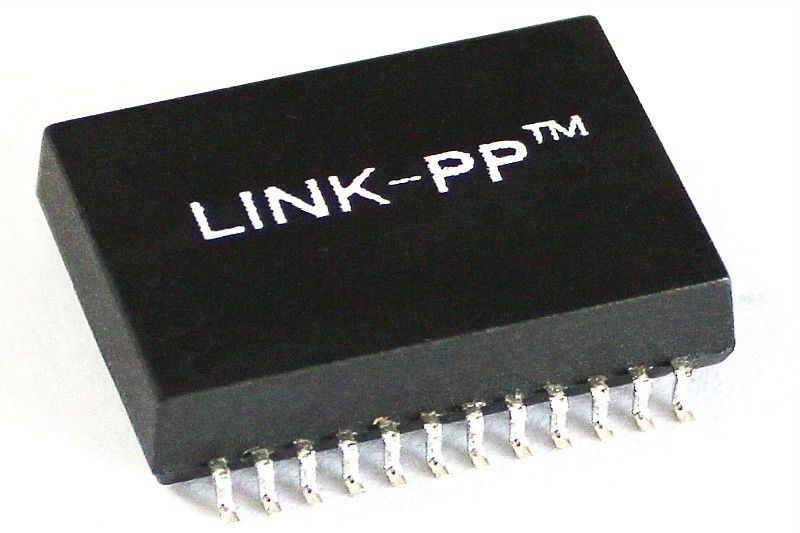

Bu S558-5500-68 LAN manyetik transformatörü 1000BaseT ağları için tasarlanmıştır. Tek portlu bir tasarıma sahiptir ve 60W güç aktarımını destekler.Yüzey montaj teknolojisi (SMT), uygun bir montaj sağlarStandart profili ve RoHS uyumluluğu, -40 °C'den 85 °C'ye kadar geniş bir çalışma sıcaklık aralığında çeşitli uygulamalar için uygundur.
| Uygulama | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Evet. |
| Yorum | RoHS uyumlu LPXXXXNL |
| Yapılandırma RX | T,C |
| Yapılandırma TX | T,C |
| İnşaat | Değiştirme kalıbı |
| Liman başına çekirdek | 4 |
| Liman sayısı | Dörtlü |
| PCB | PCB yok |
| Paket | SMT |
| Paket Yüksekliği (Inç) | 0.225 veya diğerleri |
| Paketin yüksekliği (mm) | 5.715 veya diğerleri |
| Paketin uzunluğu (inç) | 1.12 veya başka |
| Paketin uzunluğu (mm) | 28.448 veya başka |
| Paketin Genişliği (Inç) | 0.63 veya başka |
| Paketin Genişliği (mm) | 16.002 veya başka |
| RoHS Uyumlu | Evet-RoHS-6 |
| Hız | 10/100/1000BASE-TX |
| Sıcaklık | 0'dan 70/-40'a +85'e kadar |
| Döner oranı RX | 1CT:1CT |
| Dönüş oranı TX | 1CT:1CT |
150KHz, 0.5V.
Çip tarafı: Hat tarafı=1CT: 1CT+_2%
2İndüktansa (Ls) 100KHz, 0.1V, 12mA DC Bias:
Çip tarafı: 350uH Min
3Giriş kaybı: -1.4dB Max.
4Geri dönüş kaybı 1-30 MHz: -16 dB Min.
40MHz: -14.4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Normal Modu Reddedilme Farklı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
630MHz: -40dB Min.
60MHz: -35dB Min
100MHz: -30dB Min
7Yüksek Pot: 1500Vrms Min
