Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: S553-5999-37
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay

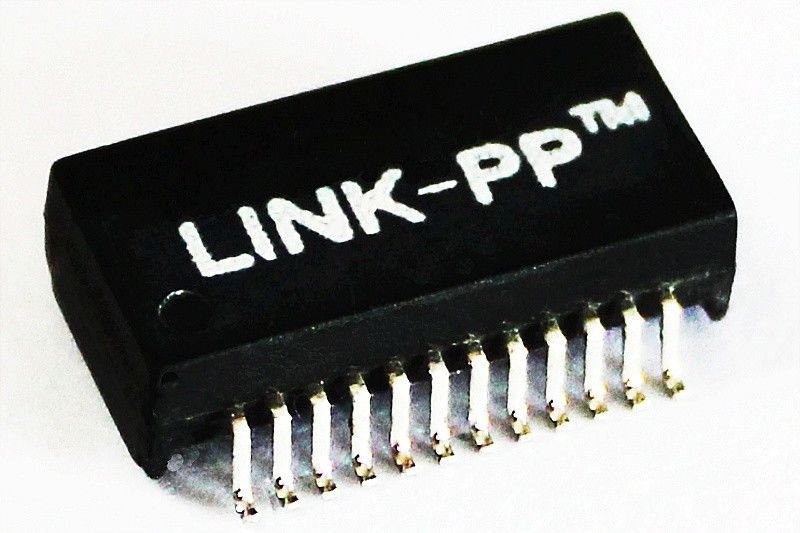

İzole SMD Lan Trafo S553-5999-37 10BASE-T Lan Manyetikler S556-5999-26
• Transformatör RX 1CT: 1CT ve TX 1CT: 1.41CT oranını döndürüyor
• Ortak modlu bobinler ile birlikte veya bunlar olmadan tek port modülleri mevcuttur
• Düşük profilli, 225 ° C en yüksek IR reflow sıcaklığına sahip yüzey montajlı ambalaj
• Çalışma sıcaklığı 0 ° ila 70 ° C
• 1500 Vrms minimum ara bağlanma arıza gerilimi
Elektriksel Özellikler @ 25 ℃
1. Tutar Oranı:
(1-3) :( 16-14) = 1CT: 1CT
(6-8) :( 11-9) = 1CT: 1.41CT
2.OCL: 200uH Min
3.Insertion kaybı:
1 ～ 10MHz: -1.0dB Maks
4. dönüş kaybı:
1 ～ 10MHz: -15dB Dak
Ortak Mod Reddetme 5.Common:
10 ～ 30MHz: -40dB Dak
30 ～ 100MHz: -30dB Dak
6.Crosstalk:
1 ～ 10MHz: -40dB Dak
7.Hipot: 1500Vrms.
Giriş-Çıkış arasında
8. Çalışma Sıcaklığı: 0 ～ 70 ℃.
NOTLAR:
1. Adaptör Kartları, Maus, Hub ve
Anakart uygulamaları
2. IEEE802.3'ü karşılamak veya aşmak için tasarlanmış,
10 Baz-T özellikleri
3. Ortak Mod Şoklar için Kullanılabilir
EMI Bastırma
4. RoHS kısmı için ek NL'yi ekleyin
5. ROHS "NL" tepe lehim derecesi 245 ℃.
| İzole SMD Lan Trafo S553-5999-37 10BASE-T Lan Manyetikler S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1- |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500 -C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500 -C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
