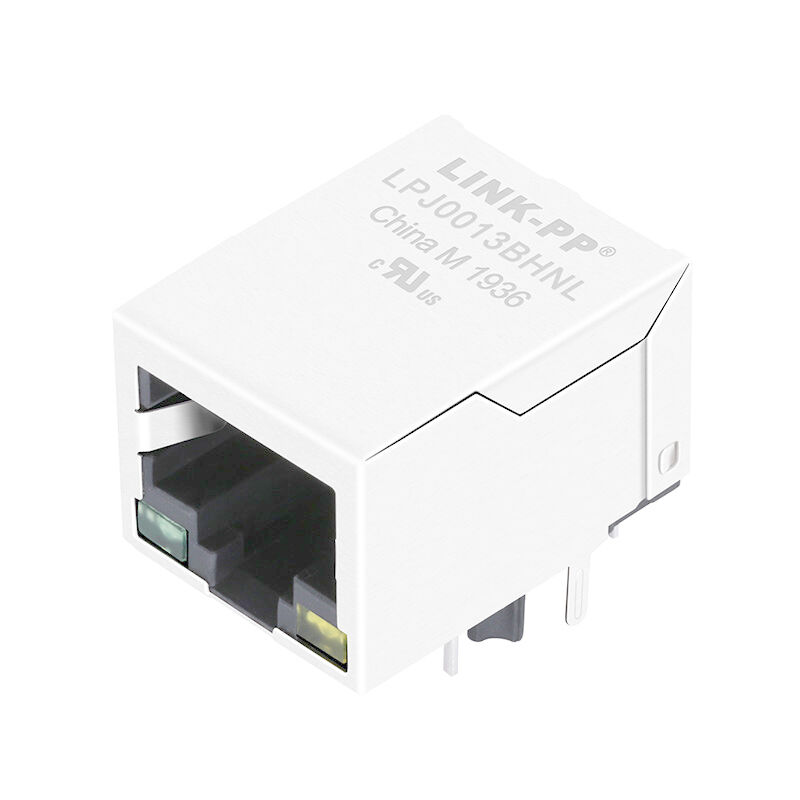

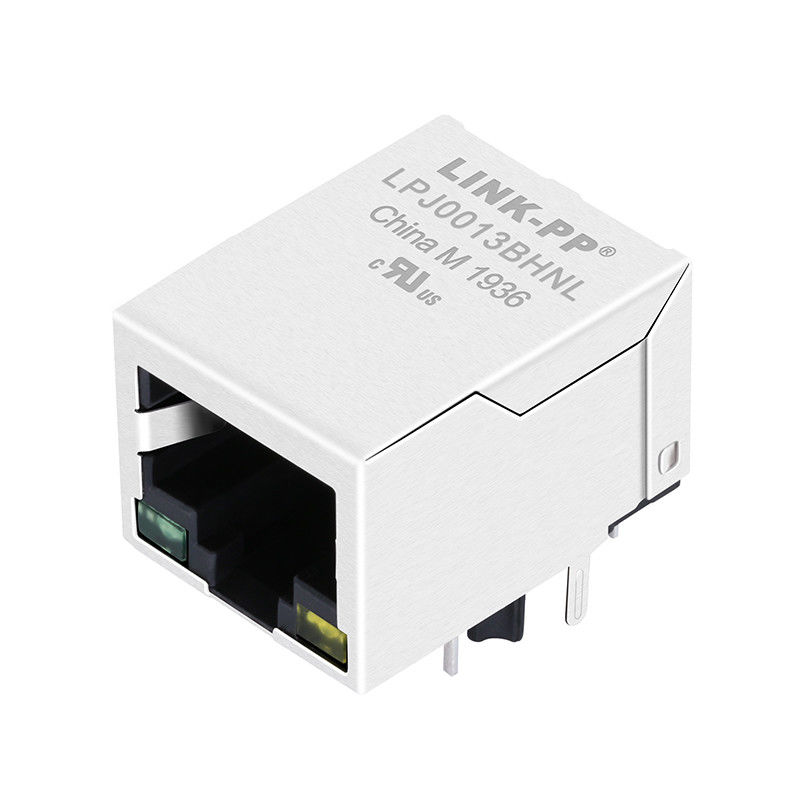

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 Manyetik RJ45 Krikosu
- LPJ0013BHNL, RB1-126BAG1A ile Uyumlu
- Veri G / Ç İçin 1x 10/100 Manyetik RJ45 Krikosu
- RJ45 delikli modüler jak
- 21.3mm uzunluk RJ45 Magjack
Açıklama: | 10/100 Base-T Entegre Manyetikli, Yeşil / Sarı LED'li, Tab Aşağı, RoHS'li Tek Portlu RJ45 Modüler Fiş |
| LINK-PP Parça Numarası | LPJ0013BHNL |
| UDE Parça Numarası | RB1-126BAG1A |
| Uygulamaya Lan | ETHERNET (NoN PoE) |
| AutomDX | EVET |
| Bst Devresi | EVET |
| Yapılandırma RX | T, C |
| Yapılandırma TX | T, C |
| Temas alanı çiftleşme alanı | ALTIN 6u "/ 15u" / 30u " |
| Port başına Çekirdek | 4 |
| diyotlar | HİÇBİR ZAMAN |
| LED Seçeneği | YEŞİL SARI |
| mandal | SEKME AŞAĞI |
| Port Sayısı | 1X1 |
| PCB | FR4'de |
| PCB Montaj Açısı | YAN GİRİŞ |
| Pcb istinat sonrası | T POST |
| Paket Yüksekliği (İnç) | 0.524 |
| Paket Yüksekliği (mm) | 13.30 |
| Paket Uzunluğu (İnç) | 0,839 |
| Paket Uzunluğu (mm) | 21,30 |
| Paket Genişliği (İnç) | 0.627 |
| Paket Genişliği (mm) | 15.93 |
| Pin türü | THT SOLDER |
| RoHS Uyumlu | YES-RoHS-5 Lehim Muayenesinde Kurşun |
| Arama | EVET |
| EMI Sekmelerini Kalkan | OLMADAN |
| hız | 10/100 BASE-T |
| Sıcaklık | 0 - 70 ℃ |

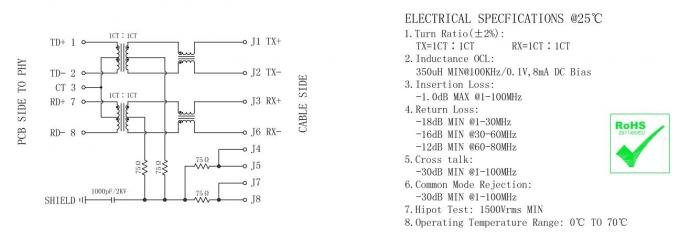

| Oran RX değerini döndürür | 1CT: 1CT |
| Oranı TX'i döndürür | 1CT: 1CT |
1X1 RJ45 Ledli / ledsiz magjack, IEEE 802.3u ile buluşuyor
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Bağlayıcı
2) Kriko Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı)
2. Mekanik Eklenti:
1) Kriko Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Fesih İle İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Port Konfigürasyonu = Tek / Çok
2) EMI Parmakları - Üst ve Yanlar = Olan / Olmayan
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzeye Montaj
7. Konut İlgili Özellikler:
1) Konektör Stili = Kriko
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C kabiliyetine sahip dalga lehimi,
260 ° C kabiliyetine sahip dalga lehimi, 265 ° C kabiliyetine sahip dalga lehimi
3) RoHS / ELV Uyum Tarihi: Her zaman RoHS uyumluydu
9. Kimlik İşaretlemesi:
1) Sol LED Renk (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Renk (Konum # 2) = Yeşil - 250 ohm direnç
10. Kullanım Şartları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Telefon, xDSL modem gibi ağ ve iletişim ekipmanlarında kullanılır.
