Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: PT61022
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Madde No: |
PT61022 |
Kategori: |
Gigabit Magnetics |
Oran açar: |
1: 1 |
Montaj: |
SMD |
Boyut / Boyut: |
18.80 mm X 13.80 mm |
Yükseklik - Oturmalı (Max): |
6.80 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Madde No: |
PT61022 |
Kategori: |
Gigabit Magnetics |
Oran açar: |
1: 1 |
Montaj: |
SMD |
Boyut / Boyut: |
18.80 mm X 13.80 mm |
Yükseklik - Oturmalı (Max): |
6.80 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Özellikler
■ Kurşunsuz sürümleri mevcut
■ RoHS uyumlu (kurşunsuz versiyon) *
■ 1000 Base-T için IEEE802.3ab Taslak Standartları ile uyumludur
■ Uzun Mesafe Gigabit Ethernet 10/100/1000 Base-T Tam Dubleks uygulamalar için tasarlanmıştır
■ Yeniden akış işlemi için tasarlanmış düşük profilli yüzeye montajlı ambalaj (225 ° tepe)
■ Kategori 5 UTP kablolarının 4 çiftini destekler
■ LAN
■ Ethernet
Endüktans ............................ 350 µH min. 8 mA DC bias @ 100 KHz, 0,2 V ile
Kaçak Endüktansı ........... 0,50 µH maks.
@ 100 KHz, 0,2 V
Bağlama Kapasitesi ....... 25 pF typ.
@ 100 KHz, 0,2 V
DC Direnci ..................... 0,90 Ω maks.
Ekleme Kaybı .................... 0.3-100 MHz
-1.1 dB maks.
Geri Dönüş kaybı (dB min.)
0.3-30 MHz ....................................... 18
40 MHz ......................................... 14.4
50 MHz ......................................... 13.1
60-80 MHz ...................................... 12
Çapraz Konuşma (dB min.)
0.3-30 MHz ....................................... 35
60-100 MHz ..................................... 28
Ortak Mod Reddi (dB min.)
0.3-30 MHz ....................................... 40
60 MHz ............................................. 35
80-100 MHz ..................................... 30
Dönüş Oranı .......................... 1 CT:% 1 ± 5
İzolasyonlu Hi-Pot .... 1500 VAC 1 mA 1 sn.
Çalışma sıcaklığı
...................................... 0 ° C ila +70 ° C

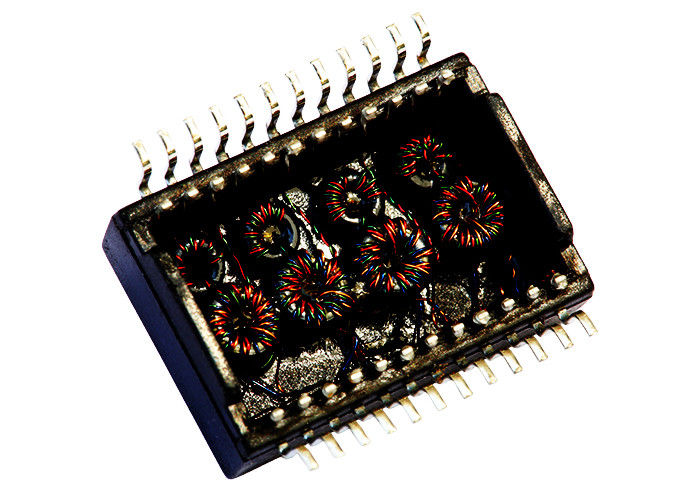

PT61022 LAN 10/100/1000 Baz-T Trafo Modülleri LV2001 Gigabit Bağlantı Noktası | ||
---|---|---|
S558-5999-T3-F / H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL / LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF / LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
LU1S041-43 LF / KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL / LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
