Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: HX1188NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$2.7
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 5KK/ay
P/N: |
HX1188NL |
Montaj: |
smt |
Radyoyu Çevir: |
1:1 |
Veri Hızı: |
100BASE-TX |
Hipot: |
1500VDC |
Yetki Belgesi: |
PoE Olmayan |
P/N: |
HX1188NL |
Montaj: |
smt |
Radyoyu Çevir: |
1:1 |
Veri Hızı: |
100BASE-TX |
Hipot: |
1500VDC |
Yetki Belgesi: |
PoE Olmayan |
| Parametreler | Açıklama |
| Bölüm Numarası | HX1188NL |
| Üreticisi | Pulse Electronics (A Yageo Şirketi) |
| Ürün kategorisi | LAN Manyetik Bileşenleri / Ethernet Transformörü |
| Desteklenen Standart | IEEE 802.3 uyumlu |
| Uygulama | 10/100Base-T Ethernet (Tek Port) |
(İşleme sıcaklığı: -40°C'den +85°C'ye kadar. Tüm parametreler IEEE 802.3 standartlarını karşılar)
| Parametreler | Değer / Özellik | Test Şartları / Notlar |
| Dönüş oranı (TX) | 1CT: 1CT | İletişim Kanalı (±5%) |
| Dönüş oranı (RX) | 1CT: 1CT | Alış Kanalı (±5%) |
| Açık devre indüktansı (OCL) | 350 μH Dakika | @ 100KHz, 0.1Vrms, 8mA DC Bias |
| Ekleme Kaybı | -1,15 dB Max | @ 0.1 MHz ile 100 MHz arasında |
| Geri dönüş kaybı | -18.0 dB Min | @ 0.1 MHz - 30 MHz |
| -14.0 dB Min | @ 60 MHz | |
| -12.0 dB Min | @ 80 MHz | |
| Karşılıklı ses | -40.0 dB Tip | @ 30 MHz |
| Ortak mod reddetimi (CMRR) | -40.0 dB Tip | @ 30 MHz |
| İzolasyon Voltajı (HIPOT) | 1500 Vrms Dakika | Giriş çıkışa (1 dakika boyunca) |
| Parametreler | Spesifikasyon | Notlar |
| Montaj Tipi | SMT (Yüzey Montaj Teknolojisi) | SMD |
| Paket / Çanta | 16-Pin SOIC / SOP | Standart 16 düğmelik ayak izi |
| Boyutlar (L x W x H) | 12.70 x 7.11 x 5.97 mm | Yaklaşık en büyük boyutlar |
| Çalışma sıcaklığı | -40°C ila +85°C | Endüstriyel sınıf |
| Depolama sıcaklığı | -40°C - +125°C | |
| Çevreye Uygunluk | RoHS uyumlu, kurşunsuz | "NL" son eksiği kurşun olmadığını gösterir. |
| Nem Duyarlılığı Seviyesi | MSL 1 | Standart işleme |
HX1188NL, bir PHY çipi ile ağ kablosu arasında sinyal izole etme, impedans eşleştirme ve gürültü bastırma sağlamak için tasarlanmış çift portlu 10/100Base-T Ethernet LAN transformatörüdür.Genellikle Fast Ethernet uygulamalarında kullanılır ve standart IEEE 802'yi destekler..3 Güvenilir veri aktarımı gereksinimleri.
HX1188NL tipik olarak hem gönderim hem de alım kanalları için 1:1 dönüş oranına, yaklaşık 350 μH'lik bir indüktansa ve yaklaşık 1500 Vrms'lik bir izolasyon voltajına sahiptir.10/100Base-T Ethernet için tasarlanmıştır ve PCB entegrasyonu için uygun kompakt bir yüzey montaj paketinde gelir.
HX1188NL, 10Base-T ve 100Base-TX Ethernet veri oranlarını destekler ve bu nedenle Hızlı Ethernet uygulamaları için uygundur.bant genişliği ve elektrik özellikleri, daha yüksek hızlı sinyal gereksinimleri için tasarlanmadığı için.
Hayır, HX1188NL Gigabit Ethernet ile uyumlu değildir çünkü özellikle 10/100Base-T uygulamaları için tasarlanmıştır.Gigabit Ethernet, daha yüksek bant genişliği ve daha sıkı performans özelliklerine sahip farklı manyetikleri gerektirir, bu yüzden bunun yerine özel bir 1000Base-T transformatörü kullanılmalıdır.
HX1188NL, genellikle hem gönderim hem de alım kanalları için 1: 1 dönüş oranına sahiptir, bu da Ethernet PHY ile bükülmüş çiftli kablo arasında uygun impedans eşleşmesini sağlar.Bu oran, çoğu 10/100Base-T LAN trafo tasarımı için standarttır..
HX1188NL, Ethernet cihazlarını elektrik artışlarından ve toprak potansiyel farklılıklarından korumaya yardımcı olan yaklaşık 1500 Vrms'lik bir izolasyon voltajı sağlar.Bu izolasyon, ağ ekipmanlarında güvenlik ve güvenilirlik gereksinimlerini karşılamak için gereklidir..
HX1188NL, tipik olarak Microchip LAN8720, TI DP83848 ve benzer Hızlı Ethernet alıcıları gibi 10/100Base-T Ethernet PHY yongalarıyla uyumludur.Tasarımcılar, optimum performansı sağlamak için her zaman PHY üreticisinin referans tasarımı ile uyumluluğu doğrulamalıdır..

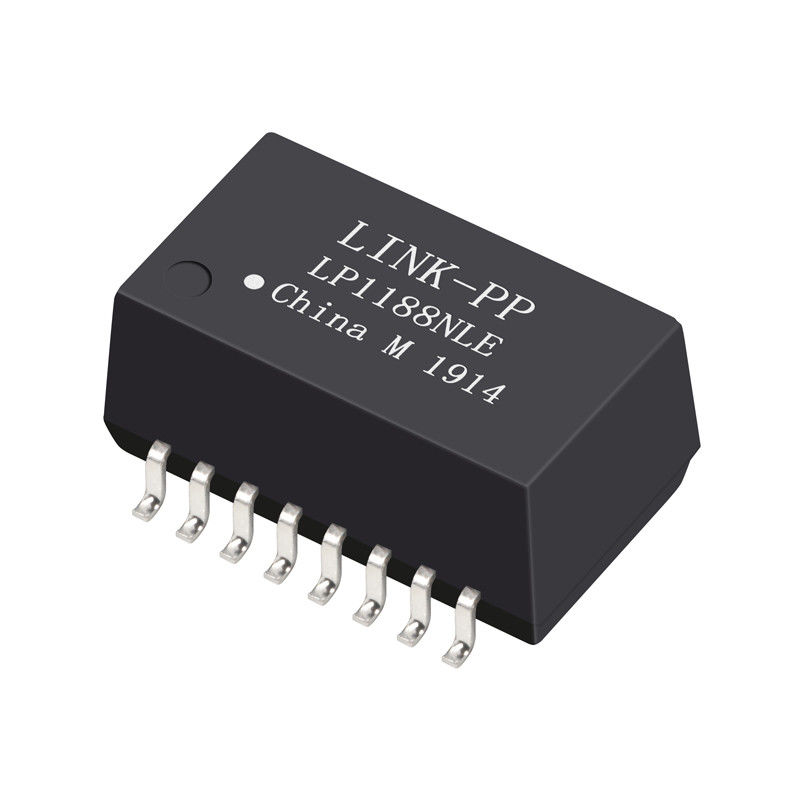

HX1188NL'in ortak bir yerine benzer elektrik özellikleri, 1:1 dönüş oranı ve 10/100Base-T desteği de dahil olmak üzere LP1188NL kullanılır.Mühendisler induktansa gibi kilit parametreleri doğrulamalıdır., yerleştirme kaybı ve izolasyon voltajı.
HX1188NL, Ethernet PHY ve RJ45 konektörü arasında izole etme ve sinyal koşullaması sağlamak için kullanılır.Sinyal bütünlüğünü ve EMI uyumluluğunu sağlamak için uygun merkez-tap yanlısı ve kontrol edilen impedans yönlendirmesi ile.
HX1188NL, PCB'de kullanılan ayrık bir LAN transformatörüdür ve entegre manyetik ile bir RJ45 konektörü (MagJack), transformatörü ve konektörü tek bir bileşene birleştirir.Ayrı çözümler daha fazla tasarım esnekliği sunar, bütünleşik çözümler ise düzenleme ve montajı basitleştirir.
