HY911105A 10/100Base-T LED'li manyetik RJ45 konektörü

BuHY911105AbirTek portlu 10/100Base-T RJ45 konektörü, entegre manyetik ve LED'lerle, Ethernet'e sahip gömülü sistemlerde, endüstriyel denetleyicilerde ve ağ cihazlarında yaygın olarak kullanılır.

Gemi transformatör yalıtımı ve LED göstergeler ile, HY911105A yardımcı olurPCB tasarımını basitleştirmek,BOM maliyetini azaltmak, veIEEE 802.3 uyumlu Ethernet performansını sağlamak.

✔ Toplu üretim için uygundur
✔ Geniş çapta kullanılabilir ve kaynakları bulmak kolaydır
✔ Genellikle dökme referans tasarım parçası olarak kullanılır

Temel ÖzellikleriHY911105A

• Tek portlu RJ45 (8P8C),10/100Base-T
• Entegre manyetik(dış transformatör gerekmez)
• Dahili LEDBağlantı / Etkinlik belirtisi için
• 1500 Vrms yalıtım(Ethernet standardına uygun)
• ≥350 μH OCL @ 100 kHz, 8 mA
• Çukur içi PCB montajı, dik açılı yönelim
• EMI koruması için kalkanlı tasarım
• RoHS uyumlu

Elektriksel ve Mekanik Özellikler

HY911105AVeri sayfası ve çizimler

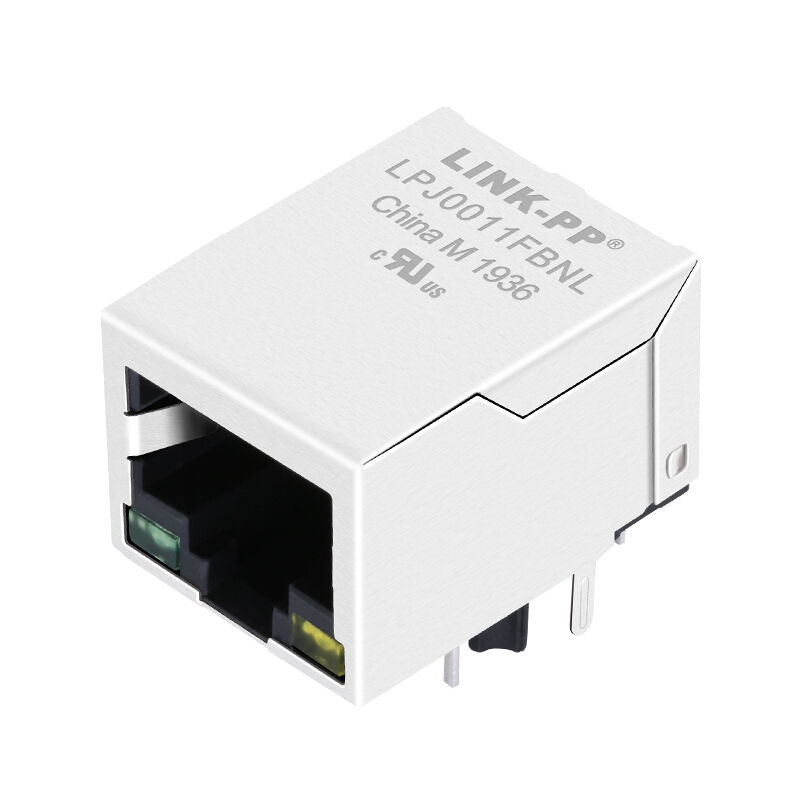

LINK-PP LPJ0011FBNL tek portlu 10/100Base-T RJ45 konektörleri genellikle entegre manyetik ile düşünülmektedirişlevsel olarak uyumluHY911105A ile.

Her zaman doğrulayın.Pinout, LED kutupluğu ve ayak iziDoğrudan değiştirmeden önce.

Tipik Uygulamalar

HY911105A yaygın olarak aşağıdakilerde kullanılır:

• Ethernet ile çalışan gömülü kartlar
• Yönlendiriciler, anahtarlar ve erişim cihazları
• IP kameraları ve güvenlik sistemleri
• Endüstriyel kontrol ve otomasyon ekipmanları
• IoT geçitleri ve iletişim modülleri

Sık Sorulan Sorular

1HY911105A 100 Mbps Ethernet için uygun mu?
Evet, IEEE 802.3 10/100Base-T Ethernet uygulamalarını tam olarak destekliyor.

2HY911105A'nın dış bir transformatöre ihtiyacı var mı?
Hayır, manyetikler RJ45 konektörünün içine yerleştirilmiş.

3HY911105A'yı HR911105A ile değiştirebilir miyiz?
Birçok tasarımda, evet. Ancak, pinout ve LED konfigürasyonu değiştirmeden önce doğrulanmalıdır.

4HY911105A RoHS uyumlu mu?
Evet, RoHS uyumlu ürünler için uygundur.
