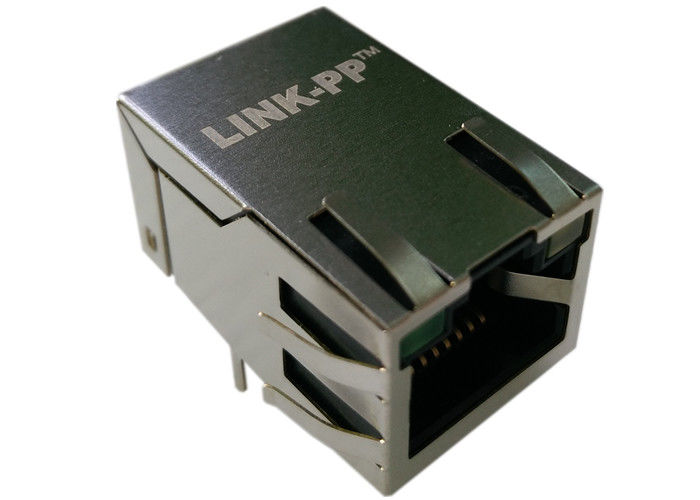

JP011821UNL 1×1 RJ45 PulseJack 1CT:1CT 100Base-TX manyetik ile

JP011821UNL PulseJack Tab-UP RJ45 entegre 1: 1 manyetik, 100Base-TX, 2250 VDC izolasyonu, LED'ler; delikli montaj.

JP011821UNL RJ45 PulseJack Hızlı Fotoğraf

• Parça numarası:JP011821UNL (kaynak listesinde belirtilen EOL)
• Form faktörü:1×1 yan giriş (tab-UP) RJ45 entegre manyetik (1CT:1CT)
• Birincil kullanım:100Base-TX (Hızlı Ethernet) NIC'leri, gömülü cihazlar, entegre transformatör ve durum LED'lerine ihtiyaç duyan yönlendiriciler/switch'ler.
• İzolasyon derecesi: 2250 VDC(veri sayfası) Hipot 1500 Vrms @ 60 Hz 1 dakika boyunca.
• Montaj:Through-Hole (THT) strong mechanical retention, wave-solder uyumlu.
• sıcaklık aralığı: 0°C - +70°C(işletiliyor).
• RoHS:- Evet. - Evet.
• Durum:EOL (kaynak etiketi:EOL - CONN,RJ45,1X1,100D,1:1NPB.)

1x1 Tab-UP RJ45 PulseJack'in Ana Özellikleri

• Entegre gerçek 1CT:1CT manyetikBOM'u basitleştirir ve diskret manyetiklere kıyasla kart alanını azaltır.
• Yüksek yalıtım(2250 VDC spesifikasyonu) sağlam hat yalıtımı ve güvenlik marjı için.
• İki renkli / çift LED (sol/sağ)Bağlantı/aktivite teşhisleri için (G_O/Y notasyonu yeşil/portakal çift renkli + sarı gösterir).
• EMI parmaklarıŞasi/yerleştirilmiş kalkan kullanıldığında kalkanın daha iyi topraklanmasını sağlar.
• 100Base-TX için tasarlandı.¢ ekleme kaybı, dönüş kaybı ve çapraz konuşma 1 ¢ 100 MHz civarında optimize edilmiştir.
• Çukur içi montaj ve UL94V-0 korumaGüvenilirlik ve üretilebilirlik.

JP011821UNL 100Base-TX Magjack'ın özellikleri

JP011821UNL Veri Sayfası

1. JP011821UNL Veritabanı Mekanikleri

2. JP011821UNL Veri Sayfası PCB Düzenlemesi

3. JP011821UNL Veri Sayfası Elektrik Şeması

Malzemeler, Uygunluk ve Çevre Özellikleri

• Kalkan:Bakır üzerinde nikel kaplama 10 ′′20 μin ile bakır ′′ iyi iletkenlik ve korozyon koruması.
• İletişim:Nikel alt plaka ile fosfor bronz + çiftleşme alanında seçkin altın (15 μin) düşük temas direnci ve dayanıklı çiftleşmeyi sağlar.
• Konaklama:Termoplastik derecesiUL94V-0Yanıcılık performansı için.
• Çalışma sıcaklığı:0°C'den 70°C'ye kadar ticari kalite ekipmanlar için uygundur, ancakHayır.sert endüstriyel ortamlar için (-40°C).
• MSL = 1:Geri akış/montaj öncesi özel pişirme gerekmez.

Mıknatıslı RJ45 için Tasarım ve PCB Entegrasyon Notları

• Parmak izi ve mekanik:THT iğneleri güçlü mekanik sabitleme sağlar confirm board cutouts and keep-out for top entry clearance.
• Kalkan topraklanması:EMI kontrolü için kalkanı tam olarak kullanmak için EMI parmak yastıkları ve çoklu toprak yolları ile PCB toprak kullanın.
• Mıknatıs:İç 1CT:1CT manyetikler harici transformatörlere ihtiyaç duyulmasını ortadan kaldırır. PHY taraf eşleşmesini ve PHY için ortak modlu boğulma gereksinimlerini doğrular.
• LED:L / R LED pinleri iki renkli / tek renkli seçenekleri (G_O/Y) kullanır. Direnci yerleştirme veya LED sürücü gereksinimleri için pinout'u kontrol edin.Diğerleri onları dıştan bekliyor..
• Termal / dalga lehim:THT yapısı dalga lehimleri ve standart geri akış akışlarını tolere eder (üretici önerilerini kontrol edin).

JP011821UNL 100Base-TX Hakkında Sık Sorulan Sorular RJ45 MagJack

JP011821UNL kalkanlı mı?

A:Ürün nikel kaplamalı tunç bir kalkan kullanır (tunç üzerinde 10 ′20 μin Ni) ve şasi topraklama için EMI parmakları içerir.

S2 ¢ JP011821UNL manyetik içerir mi?

A:Evet. Entegre 1CT:1CT manyetikleri (TX ve RX 1CT:1) içerir ve standart 10/100Base-TX tasarımları için harici bir LAN transformatörüne ihtiyaç duyulmaz.

Q3 Hangi Ethernet hızlarını destekliyor?

A:Tasarlanmıştır.100Base-TX (10/100 Mbps)Gigabit işlevi için belirtilmemiştir. 1000Base-T'de kullanmadan önce onaylayın.

Q4 İzolasyon / hipot derecesi nedir?

A:İzolasyon şu şekilde tanımlanır:2250 VDC& quot; Hipotest & quot;1500 Vrms @60Hz 1 dakika boyunca.

S5 ️ Hangi LED'ler mevcut ve nasıl yapılandırılmıştır?

A:Sol/sağ LED'ler:G_O / Y(bir tarafta yeşil / turuncu çift renkli, diğer tarafta sarı).

S6 ️ Çalışma sıcaklık aralığı nedir?

A: 0°C - +70°C(ticari sınıf).

S7 Bu parça RoHS uyumlu mu ve MSL nedir?

A:Evet, RoHS uyumlu.MSL = 1.

S8 ¢ JP011821UNL hala üretiliyor mu?

A:Kaynak notlarıEOLEğer uzun üretim sürelerine güveniyorsanız, alternatif bir LPJ2011KONL'i erken seçin.

Q9 ¢ Tipik kullanım durumları nelerdir?JP011821UNL Magjack?

A:Dahili mıknatıs ve LED göstericileri gerektiren gömülü paneller, NIC'ler, yönlendiriciler, tüketici ağ ekipmanları.
