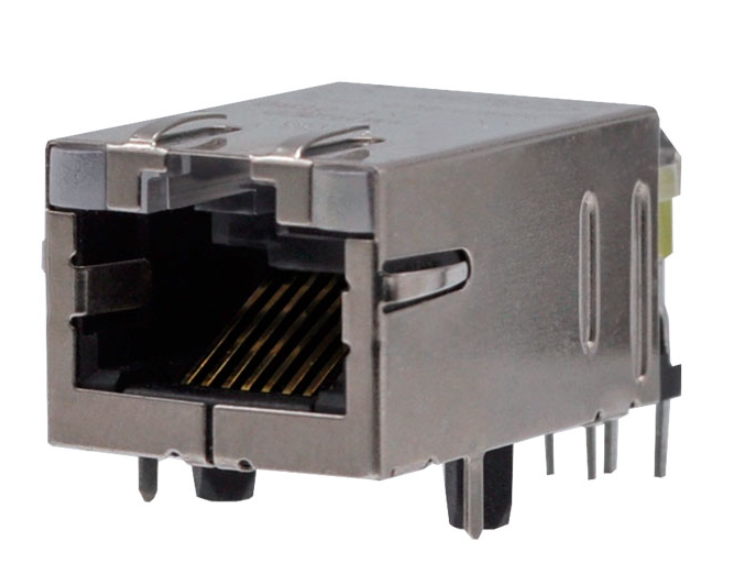

08B1-1X1T-06-F RJ45 Entegre Konnektör Modülü 10/100BASE-T MagJack

08B1-1X1T-06-F Endüstriyel Ethernet uygulamaları için 10/100BASE-T desteği, 1500Vrms izolasyon, entegre manyetikler, Tab-Up yönlendirmesi, delik içi montaj ve RoHS uyumluluğu özelliklerine sahip RJ45 Entegre Konnektör Modülü.

Ürüne Genel Bakış

08B1-1X1T-06-F, 10/100BASE-T ağ uygulamaları için tasarlanmış son derece güvenilir, tek bağlantı noktalı (1x1) bir RJ45 Entegre Konektör Modülüdür (ICM). PCB alanından tasarruf etmek ve EMI'yi azaltmak için entegre manyetiklerle tasarlanan bu MagJack, standart bir yükseklik profiline, Tab-Up bağlantı noktası konfigürasyonuna ve sağlam EMI korumasına sahiptir. Delikten Montaj (THT) kurulumu için tasarlanmıştır ve IEEE 802.3 izolasyon gerekliliklerine uygunluğu kapsamlı bir şekilde test edilmiştir; bu da onu telekomünikasyon, endüstriyel ağ oluşturma ve tüketici elektroniği için ideal bir seçim haline getirir.

08B1-1X1T-06-F'nin Temel Özellikleri

• Tek Bağlantı Noktalı RJ45 Entegre Konnektör Modülü (ICM)
• IEEE 802.3 10BASE-T ve 100BASE-TX Ethernet'i destekler
• Entegre izolasyon transformatörleri ve ortak mod filtreleme
• 1x1 bağlantı noktası yapılandırması
• Sekme-Yukarı bağlantı noktası yönü
• LED göstergesi yok
• Delikli PCB montajı
• 1500Vrms izolasyon voltajı
• Mükemmel EMI bastırma performansı
• RoHS uyumlu
• UL tarafından tanınan bileşen
• FCC Bölüm 68 uyumlu jak boşluğu
• Çalışma sıcaklığı: 0°C ila +70°C

Elektriksel Performans

08B1-1X1T-06-F, Hızlı Ethernet sinyal bütünlüğü gereksinimlerini karşılayacak şekilde tasarlanmıştır.

1. Trafo Özellikleri

2. Ekleme Kaybı

Düşük ekleme kaybı, Ethernet bağlantıları arasında sinyal gücünün korunmasına yardımcı olarak istikrarlı ağ performansı sağlar.

3. İade Kaybı

Geri dönüş kaybı performansı sinyal yansımalarını en aza indirir ve iletişim güvenilirliğini artırır.

4. Çapraz Konuşma Performansı (TX-RX)

5. Ortak Mod Reddi (CMR)

Entegre manyetikler, 70 dB'ye kadar ortak mod gürültü bastırma sağlayarak sinyal bütünlüğünün korunmasına, EMI emisyonlarının azaltılmasına ve endüstriyel ve yerleşik ağ uygulamalarında Ethernet güvenilirliğinin artırılmasına yardımcı olur.

08B1-1X1T-06-F RJ45 Konnektör Çizimi

Mekanik ve Malzeme Özellikleri

Dayanıklılık ve istikrarlı elektrik bağlantıları için tasarlanan 08B1-1X1T-06-F, standart üretim süreçlerine dayanacak şekilde üretilmiş birinci sınıf malzemeler kullanır.

Konut

• Yüksek sıcaklık termoplastik PBT
• UL94V-0 alev geciktirici derecesi

Kontak Kaplama

• 15 mikro inçlik sert altın kaplama
• Geliştirilmiş korozyon direnci
• Geliştirilmiş temas güvenilirliği

Pimler

• Kalay kaplı bakır tel
• Çap: 0,018 inç

Kalkan

• Bakır alaşımlı yapı
• Ön kaplamalı nikel kaplama
• Lehime batırılmış topraklama uçları

Bu malzemeler zorlu çalışma ortamlarında uzun süreli dayanıklılık ve istikrarlı elektrik performansı sağlar.

Uyumluluk ve Sertifikalar

08B1-1X1T-06-F başlıca endüstri gereksinimlerine uygundur:

• IEEE 802.3 Ethernet standartları
• RoHS çevre uyumluluğu
• FCC Bölüm 68 Alt Bölüm F
• UL Tanınan Bileşen
• cURus Sertifikasyonu
• 1500Vrms izolasyon gereksinimi

UL Dosya Numaraları:

• E196366
• E169987

Bu sertifikalar, ürün onaylarının kolaylaştırılmasına ve küresel dağıtım uyumluluğunun sağlanmasına yardımcı olur.

Sıkça Sorulan Sorular

1. 08B1-1X1T-06-F Gigabit Ethernet'e uygun mu?

Hayır. Bu ICM, 10BASE-T ve 100BASE-TX Hızlı Ethernet uygulamaları için özel olarak tasarlanmıştır. Gigabit Ethernet, 1000BASE-T işlemini destekleyen farklı bir manyetik mimari gerektirir.

2. 08B1-1X1T-06-F PoE'yi destekliyor mu?

Hayır. Bu sürüm PoE Olmayan RJ45 ICM olarak sınıflandırılmıştır.

3. Modül hangi izolasyon voltajını sağlıyor?

Entegre manyetikler, IEEE 802.3 izolasyon gereksinimlerini karşılayan 1500Vrms izolasyon sağlar.

4. LED'ler dahil mi?

Hayır. 08B1-1X1T-06-F, harici durum göstergesinin gerekli olmadığı uygulamalar için tasarlanmış LED'siz bir konfigürasyondur.

5. Hangi montaj stili kullanılıyor?

Konektör, sağlam mekanik tutma ve lehim bağlantısı güvenilirliği için delikli montaj kullanır.
