Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 0826-1L1T-57-F
belge: LPJK1014A8NL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: $0.09-$1.05
Ambalaj bilgileri: 1 tepside 50 adet, 1 kartonda 24 tepsi, yani her kartonda 32*30*31,8,5 KGS (1200 adet) bulunur
Teslim süresi: Stoklamak
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/Ay
MPN: |
0826-1L1T-57-F |
Eş değer: |
LPJK1014A8NL |
Seri: |
RJ45 MagJack ICM |
Ethernet standardı: |
10Base-T / 100Base-TX |
Bağlantı noktası yapılandırması: |
1×1 |
PoE Derecelendirmesi: |
PoE+ 30W Sınıfı |
Montaj Tipi: |
Delikten |
LED yapılandırma: |
Yeşil / Yeşil-Sarı |
OCL: |
Minimum 350μH |
İzolasyon voltajı: |
2250VDC |
MPN: |
0826-1L1T-57-F |
Eş değer: |
LPJK1014A8NL |
Seri: |
RJ45 MagJack ICM |
Ethernet standardı: |
10Base-T / 100Base-TX |
Bağlantı noktası yapılandırması: |
1×1 |
PoE Derecelendirmesi: |
PoE+ 30W Sınıfı |
Montaj Tipi: |
Delikten |
LED yapılandırma: |
Yeşil / Yeşil-Sarı |
OCL: |
Minimum 350μH |
İzolasyon voltajı: |
2250VDC |

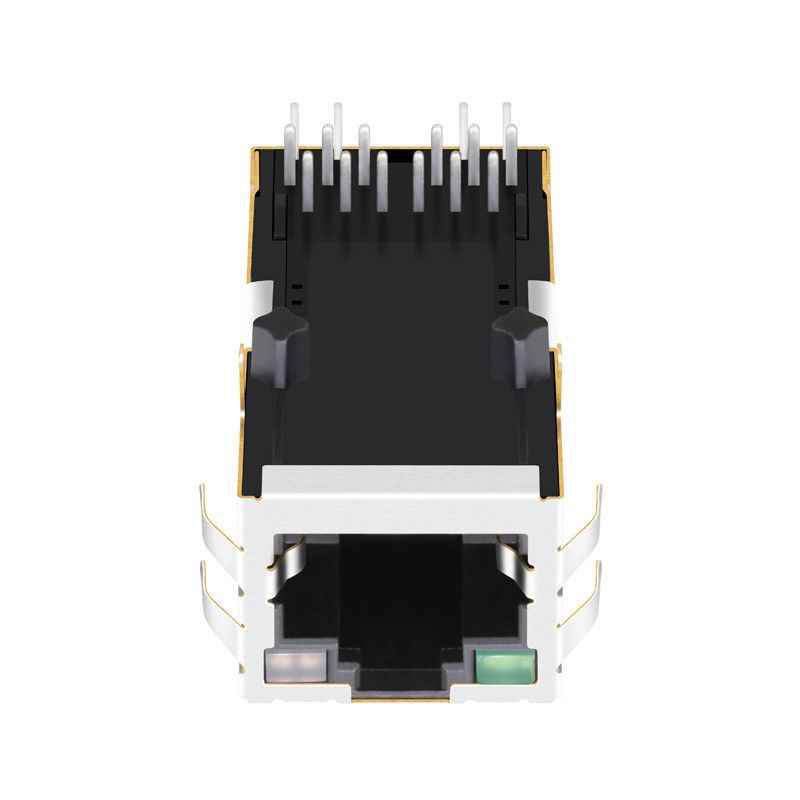

0826-1L1T-57-F tek portlu (1x1) 10/100Base-T Hızlı Ethernet MagJack entegre IEEE 802.3at PoE+ (30W) güç dağıtım özelliğine sahip tek portlu bir üründür. Temel özellikler arasında Yukarı Sekmeli (kilit yukarı) port yönü, Through-Hole PCB montajı, 1500 Vrms dielektrik izolasyon, 0°C ila +70°C çalışma sıcaklığı ve entegre Yeşil (Sol) / Yeşil-Sarı (Sağ) LED'ler bulunur. 600mA'ya kadar sürekli DC akım altında çekirdek doygunluğunu önleyen dahili manyetiklere sahiptir, bu da IP kameralarda, VoIP donanımlarında ve erişim kontrol panellerinde güç ve veri bağlantısını standartlaştırır.
0826-1L1T-57-F endüstri standardı, tek portlu (1x1) MagJack Entegre Konnektör Modülü (ICM), yüksek güvenilirlikli veri iletimi ve 30W'a kadar Power over Ethernet (PoE+) gerektiren ticari Ethernet cihazları için tasarlanmıştır. IEEE 802.3 10/100Base-T ve IEEE 802.3at Tip 2 standartlarıyla tam uyumlu olan bu konnektör, standart yükseklikte bir RJ45 muhafazasında iletim transformatörlerini, ortak mod şoklarını, Bob Smith empedans sonlandırmasını ve yüksek akımlı PoE+ güç besleme devrelerini entegre eder.
Yukarı Sekmeli (TU) port yönü ile tasarlanan 0826-1L1T-57-F, özel ışık borularına ihtiyaç duymadan anında port durumu ve bağlantı/aktivite görünürlüğü sağlayan entegre Yeşil / Yeşil-Sarı (G/GY) teşhis LED'lerine sahiptir. Sağlam bakır alaşımlı dış kalkanı, şasi paneline sürekli topraklama teması sağlamak ve FCC Bölüm 15 Sınıf B emisyonlarına uyumu garanti etmek için Üst ve Yan EMI sekmeleri ile donatılmıştır. 0°C ila +70°C sıcaklık aralığında çalışan bu ürün, IP güvenlik kameraları, erişim kontrol terminalleri, VoIP telefonları ve akıllı IoT ağ geçitleri için ideal bileşendir.
| Parametre | Özellik | Standart / Referans |
| Ürün Serisi | MagJack® ICM'ler | Bel Fuse Manyetik Çözümleri |
| Veri Hızı | 10/100Base-T (Hızlı Ethernet) | IEEE 802.3 Uyumlu |
| PoE Derecelendirmesi | PoE+ 30 W (600mA'ya kadar Sürekli DC) | IEEE 802.3at Tip 2 |
| Çalışma Sıcaklığı | 0°C ila +70°C | Ticari Çalışma Aralığı |
| Depolama Sıcaklığı | -40°C ila +85°C | Paket içinde / Monte edilmemiş |
| Dielektrik İzolasyon (DWV) | 1500 Vrms Min | 60 saniye (Birincil:İkincil) |
| Port Yapılandırması | 1x1 Port, Yukarı Sekmeli (Kilit Yukarı) | Standart Profil |
| Montaj Stili | Through-Hole Montaj | Dalga / El Lehimleme |
| EMI Sekmeleri | Evet (Üst ve Yanlar) | Şasi yaylı topraklama |
| RoHS Uyumluluğu | Evet (RoHS 6/6 Uyumlu) | Son Ek "-F" Tanımı |
| Metrik | Frekans Aralığı | Teknik Limit | Notlar |
| Çevrim Oranı | TX ve RX Kanalları | 1CT:1CT (TX) / 1CT:1CT (RX) | ±%2 Merkezlenmiş Simetrik |
| Açık Devre Endüktansı (OCL) | 100 kHz, 100 mV | 350 µH Min | 8mA DC Bias uygulandığında |
| Giriş Kaybı (Maks) | 1.0 MHz – 100 MHz | -1.0 dB Maks | Düz yüksek frekans iletimi |
| Geri Dönüş Kaybı (Min) |
1.0 MHz – 30 MHz 30 MHz – 60 MHz 60 MHz – 80 MHz |
-18 dB Min -14 dB Min -12 dB Min |
100Ω Sistem Empedansı |
| Ortak Mod Reddi (Min) | 1.0 MHz – 100 MHz | -30 dB Min | EMI ortak mod zayıflaması |
| Çapraz Konuşma (Min) | 1.0 MHz – 100 MHz | -35 dB Min | Kanal-kanal izolasyonu |
0826-1L1T-57-F'nin içinde, 10/100Base-TX için diferansiyel çiftler (TX için Pin 1/2, RX için Pin 3/6) 1:1 izolasyon transformatörleri ve ortak mod şokları üzerinden yönlendirilir. Kablo tarafı transformatörlerinin orta uçları doğrudan özel PoE+ güç raylarına bağlanır:
C: 0°C ila +70°C derecelendirilmiş olsa da, dış mekan kurulumları güneş yükünü ve 30W PoE devresinden kaynaklanan dahili ısı dağılımını hesaba katmalıdır. Dahili muhafaza sıcaklıklarının +70°C'yi aşma riski varsa, donanım mühendisleri endüstriyel sınıf kardeş ürün 0826-1X1T-57-F (-40°C ila +85°C) yükseltmelidir.
C: Sol LED tek renkli Yeşil bir diyottur (genellikle 20mA'da 2.1V–2.2V ileri düşüş). Sağ LED, alt revizyona bağlı olarak anti-paralel veya ortak katot olarak bağlanan çift renkli bir Yeşil/Sarı diyottur; sürücü akımı, PHY veya SoC GPIO'larından seri dirençlerle 10mA–20mA ile sınırlanmalıdır.
C: Geleneksel manyetikler, diferansiyel sargılardan yüksek DC akımları geçtiğinde doygunluğa ulaşır. 0826-1L1T-57-F, sürekli PoE akımları üzerine bindirilmiş 8mA DC bias ile bile ≥350 µH OCL'yi koruduğu test edilmiş yüksek doygunluklu ferrit çekirdekli yüksek akımlı orta uçlar kullanır, sıfır bağlantı kopması sağlar.
