Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJ2011CNL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: OEM Price
Ambalaj bilgileri: Tepsi Paketi: 1 tepside 50 adet, 1 kartonda 24 tepsi, her kartondan 32*30*31, 8.5 KGS (1200 adet)
Teslim süresi: Stoklamak
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/Ay
P/N: |
LPJ2011CNL |
Örnekler: |
Ücretsiz Mevcut |
Dosya: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası/Mihenk Taşı Formatı/S-parametreleri |
Yaşam döngüsü: |
20 yıldan fazla |
Uyumlu Markalar: |
Belfuse |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
olmadan |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
P/N: |
LPJ2011CNL |
Örnekler: |
Ücretsiz Mevcut |
Dosya: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası/Mihenk Taşı Formatı/S-parametreleri |
Yaşam döngüsü: |
20 yıldan fazla |
Uyumlu Markalar: |
Belfuse |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
olmadan |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

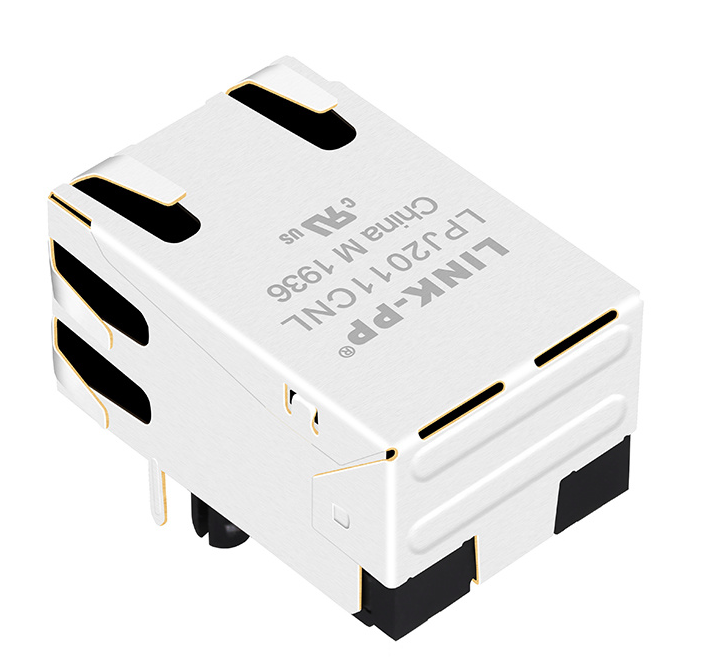

LPJ2011CNL by LINK-PP, standart 10/100 Base-T Ethernet ağları için tasarlanmış entegre manyetik (ICM) ile premium, kalkanlı 8 pinli RJ45 konektörüdür.Standart 1x1 port konfigürasyonu ile, bir TAB-UP tasarımı ve Through-Hole Teknolojisi (THT) montajı, bu MagJack, mükemmel EMI kalkan ve sinyal bütünlüğü sağlayarak PCB gayrimenkulünü optimize etmek için tasarlanmıştır.
IEEE 802'ye tam uyumludur.3, RoHS, UL ve REACH standartları, LPJ2011CNL endüstriyel PC'lerde, akıllı ev otomasyonunda ve tüketici elektroniklerinde yaygın olarak kullanılan son derece güvenilir bir bağlantı çözümüdür.
| Parametreler | Spesifikasyon |
|---|---|
| Dönüş oranı (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| İndüktansa | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Ekleme Kaybı | -1,0 dB Max (0,1 ̇100 MHz) |
| Geri dönüş kaybı | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Karşılıklı ses | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Ortak mod reddetimi (CMR) | -30 dB Min (1100 MHz) |
| İzolasyon Voltajı (Hi-Pot) | 1500 VAC RMS 60 saniye Min |
| Çalışma sıcaklığı | 0°C - +70°C |
| Ethernet Standartı | 10BASE-T / 100BASE-TX |
| Manyetik Entegrasyon | Entegre LAN manyetikleri |
Eğer tasarımınız kompakt ve güvenilir bir Ethernet arayüzü gerektiriyorsa, LPJ2011CNL RJ45 MagJack size çok uygun.Entegre manyetikleri, 10/100 Base-T uygulamaları için sinyal bütünlüğünü desteklerken PCB tasarımını kolaylaştırmaya yardımcı olurTab-up biçim faktörü, port yöneliminin önemli olduğu düzenlemeler için uygun hale getirir ve LED olmayan tasarım, görsel bağlantı / aktivite göstergesi gerektirmeyen ürünler için modülü basit tutar.
Bu model, takas, yeniden tasarım veya çok kaynaklı tedarik stratejilerini destekleyebilen 10/100 Base-T RJ45 pin-to-pin uyumlu bir jack arayan alıcılar için de pratik bir seçimdir.
Sağlam koruması ve standart ayak izi sayesinde LPJ2011CNL son derece çok yönlüdür.
Eğer bir şey arıyorsanızgüvenilir 10/100 Base-T RJ45 manyetik jack, LED yok ve kalkanlı delikli yapı,LPJ2011CNLbir sonraki Ethernet tasarımınız için verimli bir seçimdir.
LPJ2011CNL,10/100 Baza-TUygulamalar, Gigabit Ethernet değil.
Hayır, bu modelLED olmadanversiyonu.
LPJ2011CNL birPoE olmayanlarRJ45 manyetik jack.
Kullanılıyor.delik teknolojisi (THT)PCB montajı için.
Entegre manyetikler PCB tasarımını basitleştirmeye, Ethernet sinyali işleme koymalarını iyileştirmeye ve gerekli dış bileşen sayısını azaltmaya yardımcı olur.
