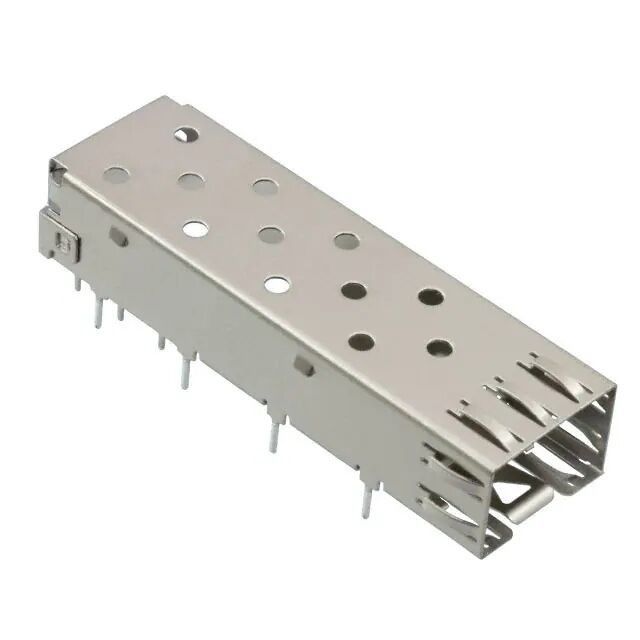

2227303-1 SFP Kafesi 4 Gb/sn Tek Bağlantı Noktalı Yüksek Performanslı Takılabilir G/Ç

2227303-1 SFP KafesiTelekom, endüstriyel Ethernet, gömülü sistemler ve ağ ekipmanlarında güvenilir takılabilir I/O bağlantısı için tasarlanmış yüksek performanslı tek bağlantı noktalı bir SFP kafesidir. kadar destekliyor4 Gb/sn veri iletimiBu kafes, SFP alıcı-verici modülleri için güçlü EMI koruma performansı ve istikrarlı mekanik tutma sağlar.

2227303-1 SFP Kafesinin Teknik Özellikleri

2227303-1 SFP Kafes Çizimi

2227303-1 Takılabilir I/O Konektörünün Temel Özelliği

2227303-1, endüstri standartlarına göre üretilmiş sağlam bir 1x1 konfigürasyonlu SFP kafesidir. Paslanmaz çelik yapıya ve iç/dış EMI yaylara sahip olup minimum sinyal girişimi ve maksimum yapısal bütünlük sağlar. İster mevcut ağ donanımını yükseltiyor olun ister yeni iletişim sistemleri tasarlıyor olun, bu kafes yüksek talep gören ortamlar için gereken hassasiyeti ve bağlantıyı sağlar.

• Güvenilir Performans:kadar veri hızları için optimize edilmiştir4 Gb/snTakılabilir I/O uygulamalarınız için verimli verim sağlar.
• Dayanıklı Yapı:Yüksek dereceli olarak üretilmiştirPaslanmaz çelikMükemmel korozyon direnci ve mekanik mukavemet sunan gövde.
• Üstün EMI Koruması:Elektromanyetik paraziti etkili bir şekilde kontrol altına almak için entegre iç ve dış EMI yaylarıyla donatılmıştır.
• Geniş Çalışma Sıcaklığı:Aşağıdaki gibi zorlu ortamlarda performans gösterecek şekilde tasarlandı:-55°C ila 85°C (-67°F ila 185°F).
• Basitleştirilmiş Entegrasyon:1,5 mm [0,059 inç] kalınlıktaki PCB'lerle uyumlu, 3,56 mm [0,14 inç] kuyruk uzunluğuna sahip standart Geçişli (Lehim) sonlandırma yöntemi içerir.
• Termal Olarak Geliştirilmiş:zSFP+ termal açıdan geliştirilmiş uygulamalar için özel olarak tasarlanmıştır.

2227303-1 1x1 SFP Kafes Uygulamaları

2227303-1 SFP Kafesi aşağıdakiler için idealdir:

• Veri Merkezi Anahtarlama Ekipmanları
• Telekomünikasyon Altyapısı
• Yüksek Hızlı Ağ Modülleri
• Endüstriyel Ethernet Anahtarları
• zSFP+ Termal Olarak Geliştirilmiş Sistemler

SFP Kafes Tasarımında EMI Koruma Neden Önemlidir?

Yüksek hızlı ağ sistemleri elektromanyetik girişime karşı oldukça hassastır. Zayıf EMI kontrolü aşağıdakilerle sonuçlanabilir:

• Sinyal bozulması
• Paket kaybı
• Artan bit hata oranı
• Ağ istikrarsızlığı

2227303-1 SFP Kafesi, SFP modülü ile kafes yapısı arasında güçlü topraklama temasını korumak için dahili ve harici EMI yaylarını entegre eder. Bu, elektromanyetik korumayı iyileştirir ve genel ağ güvenilirliğini artırır.

Endüstriyel Ethernet ve telekom ekipmanı üreticileri için güçlü EMI performansı genellikle EMC uyumluluğu açısından kritik bir gerekliliktir.

Doğru SFP Kafesi Nasıl Seçilir

Tasarımınız için bir SFP kafesi seçerken mühendisler şunları değerlendirmelidir:

1. Veri Hızı Gereksinimleri

Kafesin hedef uygulama hızını desteklediğinden emin olun.

2. Termal Ortam

Endüstriyel ve dış mekan uygulamaları daha geniş çalışma sıcaklığı aralıkları gerektirir.

3. EMI Koruma Performansı

Dahili ve harici EMI yayları EMC performansının iyileştirilmesine yardımcı olur.

4. PCB Montaj Yöntemi

Açık delikli kafesler genellikle yalnızca SMT alternatiflerine göre daha güçlü mekanik tutma sağlar.

5. Bağlantı Noktası Yoğunluğu

Tek portlu konfigürasyonlar kompakt veya modüler tasarımlar için idealdir.
