Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

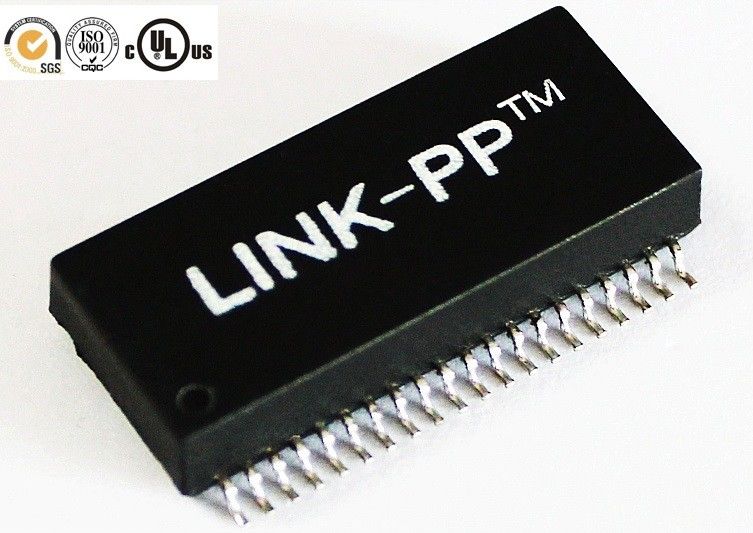

Model numarası: 000-7365-30R-LF1
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$0.8
Ambalaj bilgileri: T&R
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça numarası: |
000-7365-30R-LF1 |
LINK-PP Modeli: |
LP5014NL |
Montaj: |
SMT |
Tip: |
Gigabit Ethernet transformatörü |
Poe: |
POE olmayan |
Pin numarası: |
48 |
Parça numarası: |
000-7365-30R-LF1 |
LINK-PP Modeli: |
LP5014NL |
Montaj: |
SMT |
Tip: |
Gigabit Ethernet transformatörü |
Poe: |
POE olmayan |
Pin numarası: |
48 |
| Parametreler | Açıklama |
|---|---|
| Model | 000-7365-30R-LF1 Çapraz LP5014NL |
| Üreticisi | LINK-PP |
| Ürün Türü | Çift Portlu Gigabit Ethernet Transformörü |
| Veri oranı | 10 / 100 / 1000Base-T |
| Dönüş oranı | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (Açık Döngü İndüktansi) | ≥ 350 μH min @ 100 kHz, 100 mV, 8 mA DC yanılımı |
| Ekleme Kaybı | ≤ 1,0 dB en fazla (1100 MHz) |
| Geri dönüş kaybı (min) | 1 ̇30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60~80 MHz: 12 dB 100 MHz: 10 dB |
| Karşılıklı ses (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| İzolasyon Voltajı | Min 1500 Vrs |
| Çalışma sıcaklığı | 40 °C ila +85 °C |
| Paket Türü | 48 pinli SMT |
| Paketin Boyutu | Yaklaşık 28.0 × 15.4 × 7.0 mm |
| RoHS / REACH | Uyumlu |
| Uyumlu Model | Nabız H5014NL |
| Başvurular | Ethernet anahtarları, yönlendiriciler, NIC'ler, endüstriyel kontrol sistemleri, IP kameraları, VoIP telefonları |
| Elektriksel özellikler | |
| Dönüş oranı | 50KHz, 0.5V |
| Çip tarafı | Satır tarafı=1CT: 1CT+_2% |
| İndüktansa ((Ls) | 100KHz, 0.1V, 12mA DC Bias: |
| Çip tarafı | 350uH Dakika |
| Ekleme Kaybı | 1-100MHz: -1.4dB Max |
| Geri dönüş kaybı |
1-30MHz: -16dB Min 40MHz: -14.4dB Min 50MHz: -13,1dB Min 60-80MHz: -12dB Min 100MHz: -10dB Min |
| Normal Modu Reddedilmesinden Farklı |
30MHz: -45dB Min 60MHz: -40dB Min 100MHz: -35dB Min |
| Karşılıklı ses |
30MHz: -40dB Min 60MHz: -35dB Min 100MHz: -30dB Min |
| Hi-Pot | 1500Vrms Dakika |
000-7365-30R-LF WE LAN Ayrı Transformör Uygulamaları:
Aşağıdaki parça numaralarını da sunabiliriz:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 (74092010) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 (749020020) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
Veri sayfası
