Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 0826-1X1T-23-F
belge: LPJK0071AONL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Parça Numarası: |
0826-1X1T-23-F |
Pozisyon/Kişi Sayısı: |
12p8c (RJ45, Ethernet) |
Yetki Belgesi: |
POE olmayan |
Hız: |
10/100/1000 BASE-T |
Kalkan EMI Sekmeleri: |
İle |
Led seçeneği: |
Yeşil Yeşil |
Bağlantı noktası yapılandırması: |
1×1 |
Ethernet hızı: |
1000base-T |
Bağlayıcı Türü: |
Entegre Manyetikli RJ45 |
Çapraz P/N: |
LPJK0071AONL |
Parça Numarası: |
0826-1X1T-23-F |
Pozisyon/Kişi Sayısı: |
12p8c (RJ45, Ethernet) |
Yetki Belgesi: |
POE olmayan |
Hız: |
10/100/1000 BASE-T |
Kalkan EMI Sekmeleri: |
İle |
Led seçeneği: |
Yeşil Yeşil |
Bağlantı noktası yapılandırması: |
1×1 |
Ethernet hızı: |
1000base-T |
Bağlayıcı Türü: |
Entegre Manyetikli RJ45 |
Çapraz P/N: |
LPJK0071AONL |

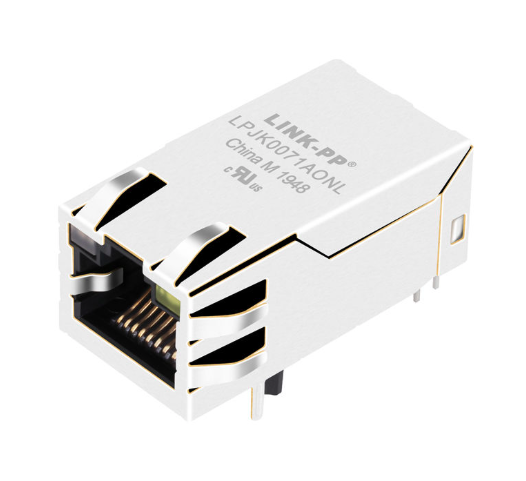

Bu0826-1X1T-23-FYüksek performanslı1x1 tek portlu 1000BASE-T Gigabit Ethernet MagJack Entegre Bağlantı Modülü (ICM)Bel Fuse tarafından tasarlanmıştır. yüksek güvenilirlik izole manyetik, ortak modlu boğazlama ve sağlam standart profilli RJ45 konektörünü tek bir bileşene dönüştürür.0826-1X1T-23-F, Elektromanyetik Müdahale (EMI) bastırmayı iyileştirirken PCB alan gereksinimlerini önemli ölçüde azaltır.
BirTab-Up mekanik yönelim, entegreTuruncu-Yeşil / Sarı (OG/Y) durumlu LED'ler, ve uzatıldıEMI'nin yer tabları, bu delikli konektör ticari sınıf (-0 °C'den +70 °C'ye) ağ ekipmanları, gömülü tek kartlı bilgisayarlar (SBC'ler), endüstriyel otomasyon sistemleri,ve IEEE 802 uyumlu olan kurumsal yönlendiriciler.3ab sinyal bütünlüğü.
| Parametreler | Test Durumu | Spesifikasyon |
|---|---|---|
| Dönüş oranı | TP1 | 1CT: 1CT ±2% |
| TP2 | 1CT: 1CT ±2% | |
| TP3 | 1CT: 1CT ±2% | |
| TP4 | 1CT: 1CT ±2% | |
| OCL (Açık Döngü İndüktansi) | @100 kHz / 100 mVRMS, 8 mA DC Bias | 350 μH MIN |
| Ekleme Kaybı | 0.1 MHz 1 MHz | -1.1 dB MAX |
| 1 MHz 65 MHz | -0,5 dB MAX | |
| 65 MHz 100 MHz | -0.8 dB MAX | |
| 100 MHz 125 MHz | -1.2 dB MAX | |
| Geri dönüş kaybı (MIN) | 0.5 MHz 40 MHz | -18 dB |
| 40 MHz 100 MHz | -12 + 20LOG ((f/80MHz) dB | |
| CM'den CM'ye Reddedilme | 100 kHz ️ 100 MHz | -30 dB MIN |
| CM'den DM'ye Reddedilme | 100 kHz ️ 100 MHz | -35 dB MIN |
| Hi-Pot / İzolasyon Voltajı | - Evet. | 1500 Vrms |
| Uygunluk | - Evet. | IEEE 802.3 yalıtım gereksinimleri doğrultusunda %100 üretim test edildi |
● Yüksek sinyal bütünlüğü için entegre manyetik topoloji
Ethernet transformatörü, ortak mod boğazları ve izolasyon kondansatörlerini içeride yerleştirerek,0826-1X1T-23-F, standart ayrık transformatörler ve fiziksel katman (PHY) alıcı arasındaki sinyal izi bozulmasını ve impedans uyumsuzluklarını ortadan kaldırır.
● Gelişmiş EMI azaltma (Yukarı ve Yan Koruma Sekmeleri)
Güçlü dış metal koruma ile donatılmış ve özelEMI yayları, bu ICM, şasi paneli kesimine düşük impedanslı bir yer yolu oluşturur, etkili bir şekilde yayılan elektromanyetik emisyonu bastırır ve ESD dalgalanmasına dayanıklılığı artırır.
● Uzay tasarrufu sağlayan tek bağlantı noktası
1x1 Tab-Up yapılandırması, yoğun PCB montajlarında optimum fiziksel boşluk sunar, bu da kablo serbest bırakma erişimini ve standart kart düzenlerinde PHY yongalarına basitleştirilmiş yönlendirmeyi sağlar.
● Çift Durum Göstericileri (OG/Y LED'leri)
Entegre iki renkli turuncu/yeşil ve katı sarı LED'ler anında,Açık fiziksel teşhisler doğrudan port arayüzünde ağ bağlantısı hızı ve etkinlik durumu için harici ışık borularına gerek kalmadan.
(Lütfen standart iğne mesafesi, panel kesim boyutları ve önerilen PCB düzen desenleri için tam mühendislik PDF'ye başvurun.)
Mühendislik Kaynağı İndir:
- Evet.0826-1X1T-23-F (LPJK0071AONL.pdfÇizim ve PCB düzenleme diyagramı (PDF)
Lehimleme Tavsiyesi: dalga lehimleme için uygundur.260°C maksimum, 10 saniye maksimum
0826-1X1T-23-F, çeşitli yüksek hızlı iletişim donanımlarında güvenilir bir şekilde kullanılması için tasarlanmıştır:
| Üreticinin parça numarası. | Eşdeğer LINK-PP Bölüm Sayısı. |
|---|---|
| 0817-1A1T-11-F / JH1026A7R | LPJ1026AGNL |
| 0821-1X1T-36-F / 08211X1T36-F | LPJU3401AONL |
| 0826-1AX1-47-F | LPJK0066BHNL |
| 0826-1C4T-23-F1 | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 0826-1X1T-80 | LPJK1046AONL |
| 0826-1X1T-80-F | LPJK1046AONL |
| 0826-1X1T-AC-F | LPJK2065AONL |
| 0826-1X1T-AD-F | LPJK0043AONL |
A:0826-1X1T-23-F, PCB'de ayrı harici Ethernet manyetik transformatörleri gerektiren standart bir RJ45 jack'ın aksine bir Entegre Bağlantı Modülü (ICM) dir.0826-1X1T-23-F sinyali izole etme manyetiklerini ve metal koruma içindeki ortak mod filtrelerini entegre eder.Bu, PCB gayrimenkulünü tasarruf eder, EMI performansını iyileştirir ve kurul yönlendirmesini basitleştirir.
A: - Hayır, hayır.0826-1X1T-23-F özel olarak birNon-PoE1000BASE-T konektörü. PoE için gereken yüksek DC akımı PoE olmayan iç transformatör bobinlerinden geçirmek manyetik doyum veya kalıcı termal hasara neden olabilir. PoE gereksinimleri için,Lütfen PoE derecelendirilmiş MagJack® serisine bakın.
A:"Tab Up" RJ45 bağlantı noktasındaki mekanik kilitleme mekanizmasının yönelimini ifade eder.PCB'nin montaj yüzeyine göre yukarıya bakan RJ45 kablo eklemlerinin kilitleme plastik klipiBu, kabinin tasarımını ve panel kesim sınırlarını eşleştirirken kritik bir durumdur.
A:0826-1X1T-23-F için standart çalışma sıcaklık aralığı:0°C - +70°CSınırlı açık hava çalışmaları için (-40 °C'den +85 °C'ye kadar), endüstriyel sınıflı geniş sıcaklıklı bir ICM seçilmelidir.
