Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 0826-1X1T-GH-F
belge: LPJK6064AONL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $1.05
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: NET30/60/90 Gün, D/A,D/P,T/T
Yetenek temini: 250000-320000/ay
Parça Numarası: |
0826-1X1T-GH-F |
Ürün Tipi: |
Entegre Konnektör Modülü (ICM) |
Ethernet hızı: |
1000base-T |
Bağlantı noktası yapılandırması: |
Tek bağlantı noktası, 1×1 |
Poe Yeteneği: |
PoE+ 30W |
RJ45 Sekmesi: |
Sekme Yukarı |
Montaj: |
Delik Mount aracılığıyla |
LED yapılandırma: |
OG/Y |
Çalışma Sıcaklığı: |
-40°C ila +85°C |
EMI sekmeleri: |
Evet |
OCL: |
Minimum 350 µH |
Hipot: |
2250 VDC |
Parça Numarası: |
0826-1X1T-GH-F |
Ürün Tipi: |
Entegre Konnektör Modülü (ICM) |
Ethernet hızı: |
1000base-T |
Bağlantı noktası yapılandırması: |
Tek bağlantı noktası, 1×1 |
Poe Yeteneği: |
PoE+ 30W |
RJ45 Sekmesi: |
Sekme Yukarı |
Montaj: |
Delik Mount aracılığıyla |
LED yapılandırma: |
OG/Y |
Çalışma Sıcaklığı: |
-40°C ila +85°C |
EMI sekmeleri: |
Evet |
OCL: |
Minimum 350 µH |
Hipot: |
2250 VDC |

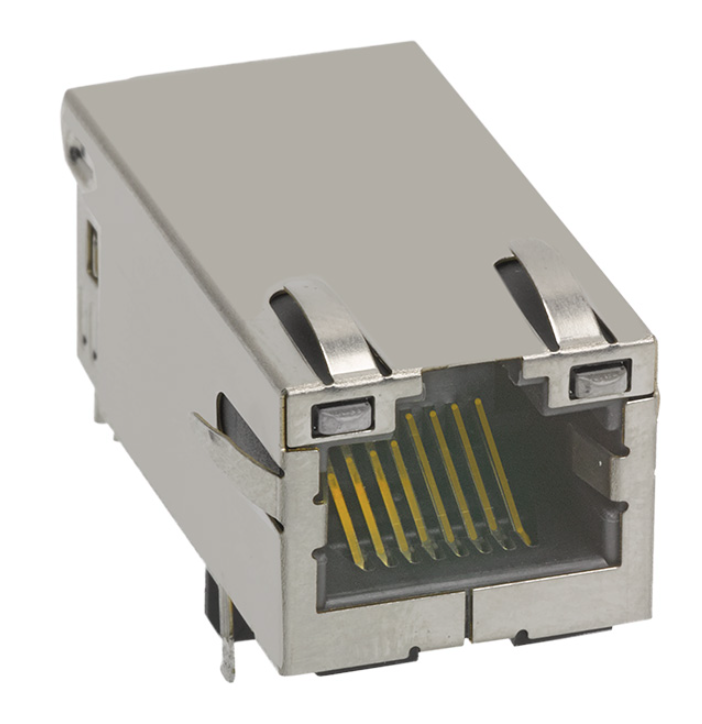

0826-1X1T-GH-F endüstriyel sınıf, tek portlu (1x1) Gigabit Ethernet Entegre Konnektör Modülü (ICM)'dir ve entegre manyetikler ve Power over Ethernet Plus (PoE+) yetenekleri ile tasarlanmıştır. Tamamen IEEE 802.3at standartlarına uygundur, 30W'a kadar sürekli güç (720 mA @ 57 VDC) sağlarken, sağlam bir 2250 VDC dielektrik izolasyonTipik uygulama alanları şunlardır:
Yer tasarrufu sağlayan Yukarı Açılı, Delikten Geçmeli form faktöründe çift renkli durum LED'leri ile yapılandırılmış olup, genişletilmiş bir sıcaklık aralığında güvenilir bir şekilde çalışır -40°C ila +85°C, bu da onu endüstriyel IoT ağ geçitleri, IP güvenlik kameraları, yüksek güçlü kablosuz erişim noktaları (WAP'ler) ve gömülü bilgi işlem platformları için önde gelen tercih haline getirir
| Parametre | Değer | Mühendislik Notları / Referans |
| Parça Numarası (MPN) | 1GbE | Çizim Revizyonu: Rev. D |
| Port Yapılandırması | 1x1 (Tek Port), Yukarı Açılı | Standart Yükseklik Profili |
| Ethernet Veri Hızı | 10/100/1000BASE-T (Gigabit) | 4 Çift Dengeli Transformatör |
| Montaj Tipi | Delikten Geçmeli Montaj (THT) | Dalga Lehimleme: Maksimum 260°C Tepe (≤ 10s) |
| Gövde Malzemesi | Termoplastik PA, Siyah | Yanmazlık Derecesi UL 94V-0 |
| Kontak Kaplaması | 30 µ-inç Nikel üzerine 50 µ-inç Sert Altın | FCC kurallarına ve düzenlemelerine uygundur |
| Ekranlama | Bakır Alaşım, Nikel Kaplama | Entegre EMI Sekmeler (Parmaklar) |
| Çalışma Sıcaklığı | -40°C ila +85°C | Genişletilmiş / Endüstriyel Sıcaklık |
| Kuruluş Sertifikaları | UL Tanınmış (Dosya #E196366 & E169987) | RoHS Uyumlu |
| Metrik | Özellik | Uyumluluk / Test Koşulu |
| PoE Sınıflandırması | PoE+ (IEEE 802.3at Uyumlu) | 30W'a Kadar Güç Sağlama |
| Sürekli Akım Derecesi | Maksimum 720 mA @ 57 VDC Sürekli | Dengeli DC Hat Akımı |
| Tepe Akım Darbesi | Maksimum 1.2 A @ 57 VDC | Süre: 200 ms |
| Dielektrik İzolasyon (Hipot) | 2250 VDC | %100 Üretim Testli (IEEE 802.3) |
| Sarım Oranı (TP1'den TP4'e) | 1CT : 1CT ±2% | Tüm 4 kanal boyunca eşleşmiş |
| Açık Devre Endüktansı (OCL) | Minimum 350 µH | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Giriş Kaybı |
0.1 MHz – 1.0 MHz: Maksimum -1.1 dB 1.0 MHz – 65 MHz: Maksimum -0.8 dB 65 MHz – 100 MHz: Maksimum -1.0 dB 100 MHz – 125 MHz: Maksimum -1.2 dB |
Gigabit Sinyal Bütünlüğü Özelliklerini Aşıyor |
| Geri Dönüş Kaybı (Min.) |
0.5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Eşleşmiş 100 Ω Diferansiyel Hatlar |
| CM'den CM'ye Reddetme | -30 dB Min. (100 kHz – 100 MHz) | Ortak Mod Filtreleme |
| CM'den DM'ye Reddetme | -35 dB Min. (100 kHz – 100 MHz) | Çapraz Konuşma ve Radyasyon Bastırma |
| Gösterge | Renk | İleri Voltaj Tip. | Baskın Dalgaboyu | Pin Ataması ve Polarite |
| LED 1 (Sol) | Sarı | 2.1 V | 590 nm | Pin 17 (+) / Pin 18 (-) |
| LED 2 (Sağ) | Turuncu | 2.0 V | 610 nm | Pin 19 (+) / Pin 20 (-) |
| LED 2 (Sağ) | Yeşil | 2.2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (Çift Renkli) |
0826-1X1T-GH-F, delikten geçmeli PCB montajı kullanırbir Yukarı AçılıProfilÇizimde gösterilen önemli mekanik detaylar şunlardır:
Mekanik Özellik
| Çizim Bilgisi | Montaj |
|---|---|
| Delikten Geçmeli | Port Yönü |
| Yukarı Açılı | Profil |
| Standart | Konnektör Genişliği Referansı |
| 0.500 in [12.70 mm] | Konnektör Toplam Uzunluk Referansı |
| 1.290 in [32.77 mm] | Ön Yükseklik Referansı |
| 0.642 in [16.31 mm] | PCB ile İlgili Yükseklik Referansı |
| 0.536 in [13.61 mm] | Önerilen Panel Açıklığı Genişliği |
| 0.672 in [17.07 mm] | Önerilen Panel Açıklığı Yüksekliği |
| 0.551 in [14.00 mm] | Önerilen Panel Açıklığı Derinliği/Referansı |
| 0.080 in [2.03 mm] | Bu boyutlar çizim referansları olarak kabul edilmeli ve üretim kalıplaması veya PCB sürümünden önce en son kontrollü çizime göre kontrol edilmelidir. |
Uygulamalar
1 portlu Gigabit Ethernet uygulamaları için tasarlanmıştır.Tipik uygulama alanları şunlardır:
★ PoE Ağ Ekipmanları
★ Endüstriyel Ethernet
★ Gömülü Ethernet Sistemleri
★ Ağ Anahtarları ve Ağ Geçitleri
★ IoT ve Kenar Ağları
Mühendislik Eylem Merkezi
Üretici
| Alternatif Parça Numarası | Hız | PoE Standardı | Doğrudan Uyumluluk Notu | Bel Fuse |
| 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | Genişletilmiş sıcaklık uyumlu; iz bırakma geometrisini gözden geçirin. | Pulse Electronics |
| JXK0-0115NL |
/ JK0-0177NL1GbE |
PoE+ (30W) | Genişletilmiş sıcaklık uyumlu; iz bırakma geometrisini gözden geçirin. | Wurth Elektronik |
| 7499111440 | 1GbE | PoE+ (30W) | Genişletilmiş sıcaklık uyumlu; iz bırakma geometrisini gözden geçirin. | HALO Electronics |
| HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Genişletilmiş sıcaklık uyumlu; iz bırakma geometrisini gözden geçirin. | SSS |
S2: Bu MagJack'ta PoE (802.3af) ve PoE+ (802.3at) arasındaki temel fark nedir?
S3: 0826-1X1T-GH-F için hangi dalga lehimleme profili doğrulanmıştır?
S4: Bu modüldeki durum LED'leri nasıl çalıştırılır?
