Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 7498011122
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 72 adet, 576 adet
Fiyat: Supportive & Discounted
Ambalaj bilgileri: tepsi= 72 adet, karton= 576 adet
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Parça numarası: |
7498011122 |
Seri: |
WE-RJ45 LAN |
Çapraz ve veri sayfası: |
LPJ19911ADNL |
Paket: |
Yüzeye montaj (SMT) |
Uygulamalar: |
10/100base-t |
Hipot Testi: |
2250VDC 1 dk. |
Endüstriyel Sıcaklık Aralığı: |
-40 °C ila +85 °C |
Ücretsiz Örnekler: |
Mevcut |
Parça numarası: |
7498011122 |
Seri: |
WE-RJ45 LAN |
Çapraz ve veri sayfası: |
LPJ19911ADNL |
Paket: |
Yüzeye montaj (SMT) |
Uygulamalar: |
10/100base-t |
Hipot Testi: |
2250VDC 1 dk. |
Endüstriyel Sıcaklık Aralığı: |
-40 °C ila +85 °C |
Ücretsiz Örnekler: |
Mevcut |

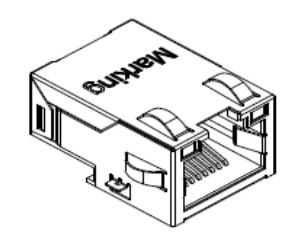

7498011122 (WE-RJ45LAN): Entegre LAN transformatörlü, 350µH OCL, Auto-MDIX, −40 ila +85°C özellikli 1 portlu SMT 10/100BASE-T RJ45 jakı.
The 7498011122 (WE-RJ45LAN), entegre LAN transformatörlü (manyetik + konektör) 1 portlu, yüzeye monte 10/100BASE-T RJ45 konektörüdür. Auto-MDIX özelliklidir, SMT/reflow montajı için optimize edilmiştir, endüstriyel sıcaklıklar için derecelendirilmiştir ve gömülü, endüstriyel ve iletişim kartlarında güvenilir Ethernet bağlantıları için ferrit manyetikler ve sağlam koruma ile üretilmiştir.
|
Parça Numarası |
Üretici Parça Numarası |
Üretici |
Açıklama |
|
7498011122 (varyantlar: 7498011122AR / 7498011122R, soneki kontrol edin) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Portlar |
Çalışma sıcaklığı |
Uygulamalar |
Montaj |
|
1X1 |
-40 °C ila +85 °C |
10/100BASE-T (IEEE 802.3u), Auto-MDIX özellikli. |
SMT / Kart kenarı (dik açı yönlendirmesi) |
|
|
|||
|
Yönlendirme |
Sonlandırma |
LED Rengi |
Koruma |
|
180° Açı (Sağ) |
Lehim |
Y/G |
Korumalı |
|
Temel Özellikler
|
|||
Elektriksel Özellikler
(test koşulları: HP/Agilent 4395A, 25 °C, nem ~%33)
| Parametre | Değer | Notlar / Test koşulları |
|---|---|---|
| Açık devre endüktansı (OCL) | 350 µH min. | 100 kHz / 100 mV @ 8 mA DC önyargı. |
| Dönüş oranı | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV. |
| Ekleme Kaybı (IL) | ≤ −1.0 dB | 1–100 MHz (maks.). |
| Geri Dönüş Kaybı (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | Veri sayfasındaki frekans bantları. |
| Ortak Mod Reddi (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | Yüksek CMR, EMI performansına yardımcı olur. |
| Çapraz Konuşma (CT) | ≤ −35 dB (1–100 MHz) | 10/100BASE-T için tipik magjack performansı. |
| Dielektrik / Hipot | 2250 VDC / 1 dakika (belirtilen pinler arasında üretici testi) | Kesin test noktaları için veri sayfasına bakın. |
