Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 7499010211A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Öğe: |
7499010211A Modüler RJ45 Jack |
Aile: |
WE-RJ45 LAN Serisi |
Veri Hızı: |
100BASE-TX |
Entegre Transformör: |
İle |
Poe İşlevi: |
PoE Olmayan |
Örnekler: |
Ücretsiz Mevcut |
Öğe: |
7499010211A Modüler RJ45 Jack |
Aile: |
WE-RJ45 LAN Serisi |
Veri Hızı: |
100BASE-TX |
Entegre Transformör: |
İle |
Poe İşlevi: |
PoE Olmayan |
Örnekler: |
Ücretsiz Mevcut |
Wurth 7499010211A, 100BASE-TX uygulamaları için tasarlanmış entegre manyetik ile tek portlu (1x1) RJ45 konektörüdür.ve güvenli PCB montajı için delikli montaj (THT).
|
Bölüm Numarası |
Çin'de Yapılmış Haç |
Üreticisi |
Açıklama |
|
7499010211A |

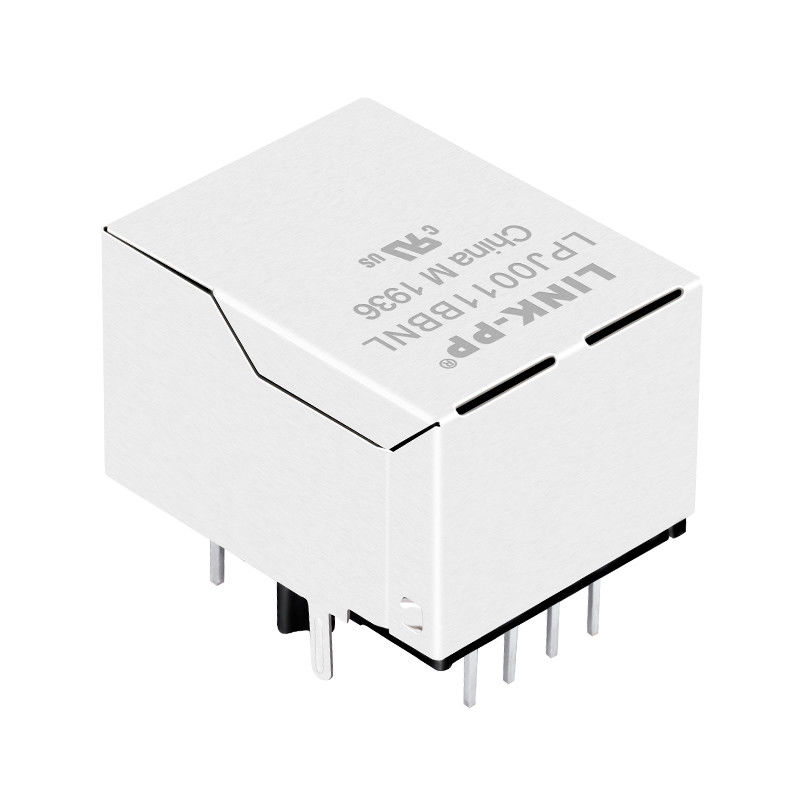

LPJ-0011BBNL |
LINK-PP |
Entegre manyetik ile 100BASE-TX RJ45 Jacks |
|
|
|||
|
Bağlantı Yönlendirme |
Montaj Tipi |
Manyetik |
LED Rengi |
|
Düz açı |
Çukurdan |
Onunla |
G/Y |
|
|
|||
|
Plastik Konut Malzemesi |
Koruyucu malzeme |
İletişim malzemesi |
Koruma |
|
Termoplastik PA66 Siyah |
Bakır |
Fosfor Bronz |
Kalkanlı |
| Özellikler | Simge | Test koşulları | Değer | Birim | Tol. |
|---|---|---|---|---|---|
| İndüktansa | L | 100 kHz/ 100 mV | 350 | μH | Min. |
| İzolasyon Test Voltajı | V_T | Bir dakika. | 2250 | V (DC) | Min. |
| Ekleme Kaybı | İL | 1-100 MHz | -1 | dB | En fazla. |
| Geri dönüş kaybı | RL | 1-30 MHz | - 18 yaşında. | dB | Min. |
| Geri dönüş kaybı | RL | 30-60 MHz | -12 | dB | Min. |
| Geri dönüş kaybı | RL | 60-80 MHz | -10 | dB | Min. |
| Geri dönüş kaybı | RL | 80-100 MHz | -10 | dB | Min. |
| Karşılıklı ses | CT | 1-60 MHz | -30 | dB | Min. |
| Karşılıklı ses | CT | 60-100 MHz | -30 | dB | Min. |
| Ortak mod reddetme oranı | CMRR | 1-30 MHz | -30 | dB | Min. |
| Ortak mod reddetme oranı | CMRR | 30-60 MHz | -30 | dB | Min. |
| Ortak mod reddetme oranı | CMRR | 60-100 MHz | -30 | dB | Min. |
| Dönüş oranı | n | - Evet. | 1:1 | - Evet. | ±2% |
| Veri oranı | - Evet. | - Evet. | 100BASE-TX | - Evet. | - Evet. |
| Parametreler | Spesifikasyon |
|---|---|
| Konut malzemeleri | Termoplastik |
| İletişim malzemesi | Altınla kaplanmış teneke |
| Altın kaplama kalınlığı | 30 μin (0,76 μm) |
| PCB'nin Üstündeki Yükseklik | 13.49 mm |
| Liman Yönü | Alt Sekme |
| Montaj tarzı | Çukurlu |
| Kalkan malzemesi | Bakır alaşımı |
| Yanıcılık derecesi | UL94-V0 |
• LINK-PP RJ45 Konektörlerinin 12 aydan uzun süre saklanması önerilmez. Diğer etkiler arasında, terminaller etkilenebilir ve kötüye gidebilir.Tüm ürünler sevkiyat tarihinden itibaren 12 ay içinde kullanılmalıdır..
• Modülleri doğrudan güneş ışığına maruz bırakmayın.
• Orijinal ambalajda belirtilen depolama koşulları, bileşenlerin depolama süresi için geçerlidir, transit süresi için değil.
BuWürth Elektronik 7499010211Abirentegre manyetik ile tek portlu RJ45 konektörüiçin tasarlanmıştır10/100Base-T Ethernet ağları.
BirleştirirEthernet transformatörü ve konektörün içindeki ortak mod boğucu, PCB alanını azaltmak ve devre tasarımını basitleştirmek.
7499010211A destekler10 Mbps ve 100 Mbps Ethernet (10/100Base-T).
Buna uygun.IEEE 802.3u Hızlı Ethernet standartları, yönlendiriciler, anahtarlar ve gömülü ağ ekipmanları için uygundur.
Evet, bağlantı:
Bu entegre manyetikler sinyal bütünlüğünü iyileştirir ve elektromanyetik müdahaleyi (EMI) azaltır.
7499010211A'nın kapsamınaiki yerleşik LED:
LED'ler yerleştirildi.Limanın sol ve sağ tarafındaDurum izlemesini kolaylaştırmak.
Bu bağlantı kullanırDoğrudan açılı (90°) bir PCB montajı.
Bu tasarım şunları sağlar:
7499010211A'nın tipik çalışma sıcaklık aralığı:0°C - +70°C
Bu, standart ticari ağ ekipmanları için uygun hale getirir.
Tipik uygulamalar şunları içerir:
Evet. Diğer üreticilerden uyumlu RJ45 MagJack alternatifleri mevcuttur, bunlarla tasarlanmış modeller de dahil:
Örneğin,LINK-PP LPJ0011BBNLBirçok Ethernet tasarımında 7499010211A'nın uyumlu bir yerine geçmesi için tasarlanmıştır.
