LP1188NL Tek Bağlantı Noktalı Ethernet İzolasyon Trafosu SMT 10/100Base-T 16 PIN

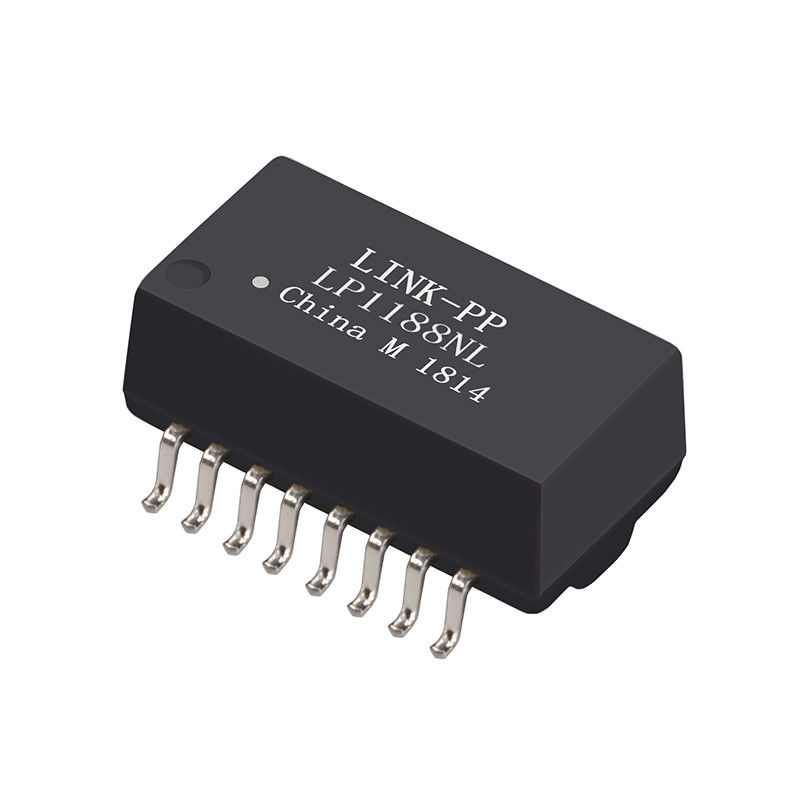

LP1188NL Tek Port SMD Ethernet İzolasyon Trafosu Modülü Genel Bakışı


LP1188NL , 10/100 Base-T  ağ veri hızlarını desteklemek üzere tasarlanmış yüksek performanslı, tek portlu bir Ethernet manyetik modülüdür. Kompakt bir 16 pinli yüzeye montaj (SMD) modülüne yerleştirilmiş olup, Ethernet PHY ile bükümlü çift kablo arayüzü arasında galvanik izolasyon, empedans eşleştirme ve sinyal bütünlüğü işlevi sunar. Gömülü, endüstriyel ve tüketici Ethernet uygulamalarında güvenilirlik için tasarlanmıştır.


Ana Özellikler

• 10 Base-T ve 100 Base-TX ağ hızlarını destekler.
• Tek portlu (1x10/100) yapılandırma, 16 pinli SMD ayak izi.
• Çevrim oranı: Optimize edilmiş kuplaj için 1CT : 1CT (hem gönderme hem de alma tarafları).
• Çalışma sıcaklığı aralığı: Geniş çevresel tolerans için –40 °C ila +85 °C.
• Hi-Pot (izolasyon) derecesi, ekipman güvenliği ve yalıtımı için tipik olarak 1500 Vrms (minimum).
• IEEE 802.3 (10/100 Base-T) standartlarına, RoHS, REACH, UL, ISO9001/14001 sertifikalıdır (LINK-PP üretimi aracılığıyla).
• EMI bastırma, kompakt kart düzeni ve SMT yeniden akış uyumluluğu için optimize edilmiş açık çerçeve yüksek performanslı manyetik tasarım.

Elektriksel Özellikler @25°C

Tasarım ve Seçim Hususları

• Ağ hızı gereksinimini doğrulayın: Sisteminizi Gigabit (1000 Base-T) veya daha yüksek gerektiriyorsa, buna göre seçin; LP1188NL, 10/100 Base-T için optimize edilmiştir.
• En iyi sinyal bütünlüğü için transformatör yerleşimini PHY veya RJ45 manyetik yoluna yakın yerleştirecek şekilde PCB düzenini sağlayın.
• Sistem güvenliği/düzenleyici ortamına göre izolasyon voltajı derecesini göz önünde bulundurun.
• Muhafaza kısıtlamalarını göz önünde bulundurarak yeniden akış profilinin (SMT) ve maksimum bileşen yüksekliğinin uygunluğunu doğrulayın.
• PoE (Power-over-Ethernet) özelliği gerekiyorsa, manyetiklerin ve RJ45 arayüzünün buna göre derecelendirildiğinden emin olun (LP1188NL, NON-PoE içindir).

İlgili Manyetik Modüllerin Parça Numarası:
