Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP5014NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$0.8
Ambalaj bilgileri: T&R
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça numarası: |
LP5014NL |
Uyumlu markalar: |
Würth |
Veri oranı: |
1000base-T |
Kanal/Liman sayısı: |
çift |
Poe: |
Olmayan |
Montaj türü: |
SMT |
Oranı dönüş: |
1: 1 |
Çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |
Parça numarası: |
LP5014NL |
Uyumlu markalar: |
Würth |
Veri oranı: |
1000base-T |
Kanal/Liman sayısı: |
çift |
Poe: |
Olmayan |
Montaj türü: |
SMT |
Oranı dönüş: |
1: 1 |
Çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |

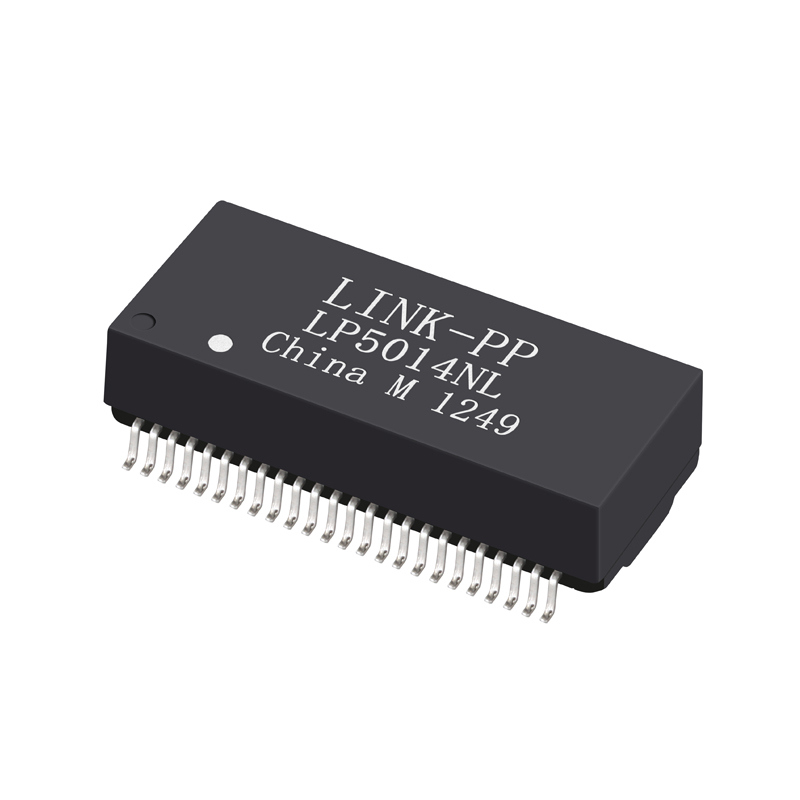

The LP5014NL firması LINK-PP tarafından üretilen bir çift portlu Gigabit Ethernet izolasyon transformatörüdür ve 10/100/1000Base-T LAN uygulamaları.
Mükemmel sinyal bütünlüğü, yüksek izolasyon ve sağlam EMI bastırma performansı sağlar — ağ arabirim kartları, anahtarlar, yönlendiriciler ve endüstriyel Ethernet sistemleri için idealdir.
| Parametre | Detaylar |
|---|---|
| Parça Numarası | LP5014NL |
| Üretici | LINK-PP |
| Açıklama | Çift Portlu 1000BASE-T Ethernet Transformatörü, 1:1 Dönüş Oranı, SMT Paketi |
| Seri | XFMR 1000BASE-T Çift Portlu 1:1 SMT |
| Transformatör Tipi | İzolasyon ve Veri Arayüz Transformatörü |
| Uygulama | 10/100/1000Base-T Ethernet (PoE Olmayan) |
| Dönüş Oranı (TX / RX) | 1CT : 1CT |
| Yapı | Açık Çerçeve |
| Port Başına Çekirdek | 16 |
| Montaj Tipi | Yüzeye Montaj (SMT) |
| Boyutlar (U × G × Y) | 28,00 mm × 16,20 mm × 7,00 mm |
| Çalışma Sıcaklığı | –40 °C ila +85 °C |
| Paket Yüksekliği (inç/mm) | 0,276" / 7,00 mm |
| Paket Uzunluğu (inç/mm) | 1,102" / 28,00 mm |
| Paket Genişliği (inç/mm) | 0,638" / 16,20 mm |
| Hız | 1000BASE-T |
| Port Sayısı | Çift |
| Otomatik Polarite Algılama | Desteklenir (Otomatik-MDI/MDIX) |
| RoHS / REACH Uygunluğu | Evet |
| İzolasyon Gerilimi | 1500 Vrms (min) |
| Birim Fiyatı | İletişime geçin LINK-PP Satış teklif almak için |
| Tipik Kullanım Alanları | Ethernet Anahtarları, NIC'ler, Yönlendiriciler, Medya Dönüştürücüler, Ağ Geçitleri |
| Parametre | Tipik Özellik |
|---|---|
| Ekleme Kaybı | 1–100 MHz: ≤ 1,0 dB (maks) |
| Geri Dönüş Kaybı (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Çapraz Konuşma (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| İzolasyon Gerilimi | ≥ 1500 Vrms |
| Çalışma Sıcaklığı | –40 °C ~ +85 °C |
