Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP6062ANL
belge: LP6062ANL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$1.2
Ambalaj bilgileri: T&R
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
P/N: |
LP6062ANL |
Tip: |
PoE+ LAN Transformatörü |
Hipot: |
1500Vrms 1mA 1Saniye |
Boyut: |
17.60x12.20x6.00mm |
Maksimum yeniden akış sıcaklığı: |
250°C, 5 saniye |
Uyumlu markalar: |
Nabız |
Veri oranı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Poe: |
PoE+ |
Montaj Tipi: |
SMT |
Oranı dönüş: |
1: 1 |
çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |
P/N: |
LP6062ANL |
Tip: |
PoE+ LAN Transformatörü |
Hipot: |
1500Vrms 1mA 1Saniye |
Boyut: |
17.60x12.20x6.00mm |
Maksimum yeniden akış sıcaklığı: |
250°C, 5 saniye |
Uyumlu markalar: |
Nabız |
Veri oranı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Poe: |
PoE+ |
Montaj Tipi: |
SMT |
Oranı dönüş: |
1: 1 |
çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |

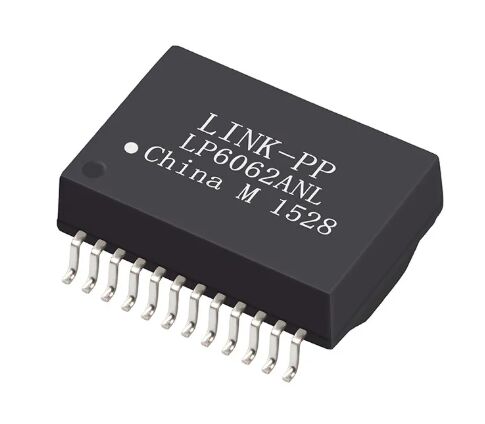

BuLINK-PP LP6062ANLYüksek performanslı bir Gigabit Ethernet LAN transformatör modülü.10/100/1000BASE-Tile uygulamalarPoE+ (IEEE 802.3at)Güvenilirlik, sinyal bütünlüğü ve EMI performansı için tasarlanan bu 24 pinlik manyetik modül, ağ ekipmanları, SOHO cihazları, LOM tasarımları, endüstriyel sistemler,ve telekom uygulamaları.
| Parametreler | Spesifikasyon |
|---|---|
| Dönüş oranı (TX/RX) | 1CT:1CT ±5% |
| 100 kHz, 100 mV, 11 mA | ≥ 350 μH |
| Ekleme Kaybı (1100 MHz) | ≤ ¥1,2 dB |
| Geri dönüş kaybı | 1°30 MHz: ≥ ¥16 dB30 ¥60 MHz: ≥ ¥12 dB60 ¥80 MHz: ≥ ¥10 dB80 ¥100 MHz: ≥ ¥8 dB |
| Karşılıklı konuşma (1100 MHz) | ≥ 30 dB |
| Genel mod reddedimi (1 ′′100 MHz) | ≥ 30 dB |
| Bilanse DC Hattı Akımı | Maks 720 mA @ 57 VDC sürekli |
| Hipot | 1500 Vrms, 1mA, 1 saniye |
| Çalışma sıcaklığı | -40°C - +85°C |
LINK-PP ürünleri, güvenliği, güvenilirliği ve çevresel sorumluluğu sağlayan önemli küresel standartlara uyuyor:
Yüksek hassasiyetli üretim akışımız, tüm LAN Magnetics ve RJ45 çözümlerinde istikrarlı elektrik performansı ve tutarlı kaliteyi sağlar.
En son teknoloji test sistemleri, her LAN transformatörünün endüstri düzeyinde EMI, sinyal bütünlüğü ve güvenilirlik standartlarına uyduğunu garanti eder.
