Ürün Detayları
Menşe yeri: Çin
Marka adı: Link-pp
Sertifika: UL, Reach, RoHs, ISO19001, ISO14001
Model numarası: LPJG0926HENLS4R
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100 adet.
Fiyat: $0.22 - $1.2
Ambalaj bilgileri: Taşıyıcı bant
Teslim süresi: Yaklaşık 1-2 hafta
Ödeme koşulları: TT, NET30/60/90 Gün, Western Union
Yetenek temini: Haftada 10.000 Adet
ürün tipi: |
1000 Base-T entegre mıknatıslı RJ45 konektörü |
Bağlantı Noktası Sayısı: |
1x1 |
mandal: |
Aşağı |
Montaj Tipi: |
Çukurdan |
PoE: |
PoE+ desteği |
Hız: |
10/100/1000 Base-t |
EMI Sekmeleri: |
Olmadan |
Led seçeneği: |
Yeşil sarı |
Çalışma sıcaklık aralığı: |
0 ℃ ila 70 ℃ |
Uzunluk (İnç/mm): |
0,837/21,25 |
Genişlik (İnç/mm): |
0,627/15,93 |
Yükseklik (inç/mm): |
0.524/13.30 |
ürün tipi: |
1000 Base-T entegre mıknatıslı RJ45 konektörü |
Bağlantı Noktası Sayısı: |
1x1 |
mandal: |
Aşağı |
Montaj Tipi: |
Çukurdan |
PoE: |
PoE+ desteği |
Hız: |
10/100/1000 Base-t |
EMI Sekmeleri: |
Olmadan |
Led seçeneği: |
Yeşil sarı |
Çalışma sıcaklık aralığı: |
0 ℃ ila 70 ℃ |
Uzunluk (İnç/mm): |
0,837/21,25 |
Genişlik (İnç/mm): |
0,627/15,93 |
Yükseklik (inç/mm): |
0.524/13.30 |

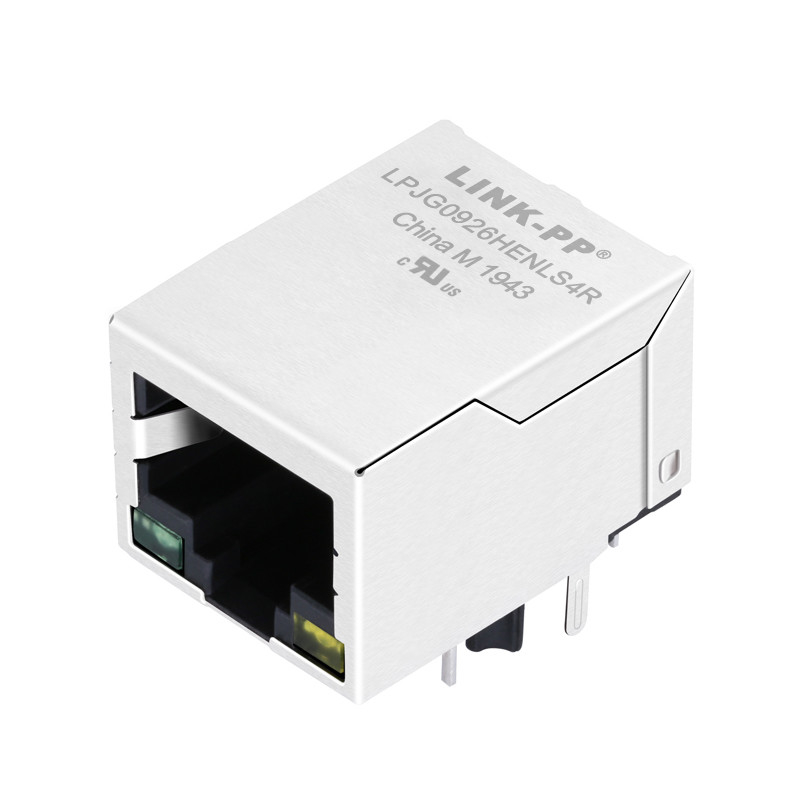

Entegre manyetik ile LINK-PP RJ45 konektörleri Ethernet arayüzleri için mükemmel performans ve EMI koruma sağlar.Bu RJ45 Ethernet prizleri, 10/100/1000BaseT performans hızlarını PoE/PoE+ yetenekleriyle veya olmadan 10Gb'a kadar sunar.Birçok 1xN ve 2xN port konfigürasyonu ve -40 °C - +85 °C arasında geniş bir çalışma sıcaklık aralığı, LINK-PP RJ45 Jack'lerini endüstriyel kullanım için uygun hale getirir.0926 Serisi Entegre Manyetik RJ45 dalga ve geri akış lehimleme için THT pinleri sağlarBunlardan biri LPJG0926HENLS4R, Through-Hole Reflow teknolojisini benimsiyor:
|
Bölüm Numarası |
LPJG0926HENLS4R |
|---|---|
|
Dönüş oranı ((± 5%) |
Pri ̊Sec = 1CT ̊1CT |
|
İndüktansa OCL |
350uH MIN @100KHz/0.1V,8mA DC Bias 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
Ekleme Kaybı |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
Geri dönüş kaybı |
-16dB MIN @ 1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
Çapraz konuşma |
-30dB MIN @1-100MHz |
|
Ortak moda reddedilme |
-30dB MIN @1-100MHz |
|
DC Akım/Voltaj Rating pse Pins |
720mA MAX @57VDC ((Sürekli) |
|
İzolasyon PHY SİZEL SİZEL |
1500Vrms |
|
Çalışma sıcaklığı |
0°C - 70°C |
|
Notlar |
|
|
1. SOHO ((ADSL gibi uygulamaları desteklemek için tasarlanmıştır Modem), LAN-on-Motherboard ((LOM), Hub ve Switches. 2IEEE 802.3'e uygun. 3Bağlantı malzemeleri: Ev: Termoplastik PA46+30%G.F UL94V-0 İletişim: Fosfor Bronz C5210R-EH Kalınlığı=0.35mm Çubuklar: Bakır C2680R-H Kalınlığı=0.35mm Kalkan: SUS 304-1 / 2H Kalınlığı = 0,2 mm Temas plaka: Altın 6 mikro inç min. Temas bölgesinde. 4Maksimum geri akış sıcaklığı: 250°C,5 saniye. 5UL Sertifikası: Dosya numarası E484635. |
|
Önyükleme:
Sıcaklık ((Ta-Tb):150-200°C
Zaman ((t1-t2):60-180s
Sıcaklık: 217°C
Zaman: 60-150s
Max Temperature ((Tp):250 ((+0/-5°C)
Maksimum Zaman ((Tp): 5s
Ortalama hız:3°C/S Max
Orta soğutma hızı:6°C/S Max
25°C'den fırından çıkan ürünlere: en fazla 6 dakika
Paketleme birimi: 100 adet/rol
Paketleme şekli: Taşıyıcı bant
Dış karton birim: 600 adet/6 rulo/kutusu
Net ağırlığı: 4,5 kg
Brüt Ağırlık:7 kg
