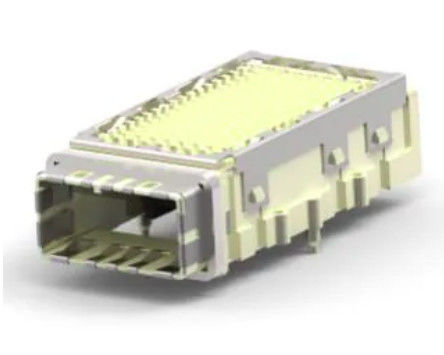

2149157-1 CXP Konnektör Montajı 125Gb/s Maks. Soğutucu ile

2149157-1 CXP RCPT Kit W/Heat Sink'i keşfedin, 84 pozisyonlu CXP kapı sistemi, 125 Gb/s veri hızı,ve yüksek performanslı sinyal uygulamaları için EMI sınırlaması.

2149157-1 125Gb/s Kafes Montajının Ana Özellikleri

• Entegre ısı alacağı olan CXP kapı sistemi
• 84 pozisyonlu, tek portlu, 1 x 1 yapılandırması
• 125 Gb/s'ye kadar veri hızını destekler
• Daha iyi koruma için mühürlenmiş yapı
• Elastomer dikişli EMI kapama sistemi
• Güvenli PCB takımı için delik içi baskı takımı sonlandırma
• Standart profil tasarımı, yüksekliği 14,37 mm
• UL 94V-0 derecelendirilmiş kabın malzemesi
• Üretim kolaylığı için tepside ambalajlama

Teknik özellikler:

Malzeme ve Mekanik Spesifikasyonlar

• Birincil ürün kaplama:Nikel üzerine teneke
• Kafes malzemesi:Nikel kaplama üzerine teneke
• Ev malzemesi:UL 94V-0 Sıvı Kristal Polimer (LCP)
• Merkezi çizgi (Pitch):0.8 mm [0.03 inç]
• Önerilen PCB kalınlığı:1.57 mm [0.062 inç]
• Devre uygulaması:Sinyal

2149157-1 CXP Kafes Uygulamaları:

• Kontrol kartları ve sunucular
• Ağ Değiştiricileri
• Yönlendiriciler
• Doğrudan Bağlı Depolama (DAS)
• Depolama Bağlı Ağlar (SAN)
• Ağ Bağlı Depolama (NAS)
• Depolama cihazları

Notlar:

1. Bağlantılar, -40°C'den 85°C'ye kadar bir sıcaklık aralığında çalışmak üzere tasarlanmıştır.
2. CXP Alıcı Montajı, iletişim endüstrisinde kullanılan ürünler için özel olarak yapılandırılmıştır.
3. Bağlantı koruması ve tavuklar (uygun iğne temaslarını tutan parçalar), UL 94-V-0 kalıplı termoplastiktir.Bağlantıdaki tüm uyumlu pin kontakları nikel ile kaplanmış bakır alaşımından yapılmıştır.; bağlantılarda teneke ile kaplanmış ve arayüz bölgesinde altın veya altın eşdeğer ile kaplanmıştır.
4. Ultraviyole ışığına uzun süre maruz kalmak, bağlantı malzemesinde kullanılan kimyasal bileşiği bozabilir.
5. Bağlantı bileşeni, uyumlu iğne temaslarına ve montaj direklerine deformasyon önlemek için kullanıma hazır olana kadar nakliye konteynerinde kalmalıdır.Bağlantı bileşenleri ilk olarak kullanılmalıdır.Performansı olumsuz etkileyebilecek depolama kontaminasyonundan kaçınmak için ilk olarak dışarı.

- Hayır.

2149157-1 CXP Kafesi Hakkında Sık Sorulan Sorular

12149157-1 ne için kullanılır?

2149157-1,CXP kapı montajıAğ ve iletişim ekipmanlarındaki yüksek hızlı sinyal bağlantı uygulamaları için.

22149157-1'de bir ısı lavabosu var mı?

Evet, bu parça bir...ısı alıcı, zorlu çalışma ortamlarında termal yönetimi desteklemeye yardımcı olur.

32149157-1 mühürlü bir bağlantı mı?

Evet, bu kabın montajı...mühürlü, bu da korumayı ve sistem güvenilirliğini artırmaya yardımcı olur.

42149157-1'in veri hızı nedir?

Maksimum veri hızı:125 Gb/s.

5Ne tür bir PCB sonlandırma kullanıyor?

Kullanılıyor.delikli baskı cihazıGüvenli PCB montajı için sonlandırma.
