Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJG0820GENL
belge: LPJG0820GENL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Parça numarası: |
LPJG0820GENL |
Aile: |
manyetik RJ45 |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
Parça numarası: |
LPJG0820GENL |
Aile: |
manyetik RJ45 |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

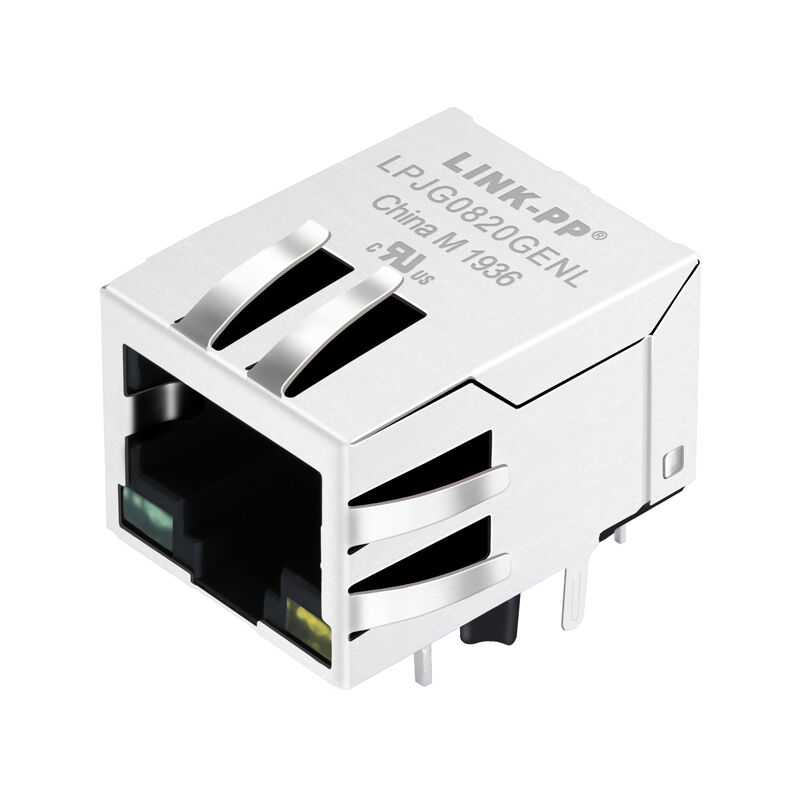

LINK-PP tarafından tasarlanan LPJG0820GENL, entegre 1000Base-T manyetiklere sahip, yüksek performanslı, tek bağlantı noktalı (1x1) bir RJ45 konektörüdür. Through-Hole Technology (THT) montajı için tasarlanan bu gigabit konnektör, üstün elektromanyetik koruma için standart mandal yönlendirmesine ve entegre EMI tırnaklarına sahiptir.
IEEE 802.3 standartları ve RoHS (2011/65/EU) direktifleriyle tam uyumlu olan LPJG0820GENL, sağlam sinyal bütünlüğü ve izolasyonu sağlar. SOHO ekipmanları (ADSL modemler gibi), Anakart Üzerinde LAN (LOM) uygulamaları, hub'lar ve Ethernet anahtarları için mükemmel bir ağ bileşenidir.
Şu tarihte:25°CLPJG0820GENL, 1000Base-T Ethernet uygulamaları için istikrarlı elektrik performansı sağlar.
| Parametre | Şartname |
|---|---|
| Dönüş Oranı | 1CT:1CT (±%2) |
| Açık Devre Endüktansı (OCL) | Min. 350 uH @ 100 kHz, 0,1V, 8 mA DC öngerilimli |
| Ekleme Kaybı | -1,0 dB Maks @ 1,0–65 MHz |
| İade Kaybı |
-20 dB Min @ 1–10 MHz; -16 dB Min @ 10–30 MHz; -12 dB Min @ 30–60 MHz; -10 dB Min @ 60–100 MHz |
| Çapraz konuşma |
-40 dB Min @ 1–30 MHz; -35 dB Min @ 30–60 MHz; -30 dB Min @ 60–100 MHz |
| Ortak Mod Reddi |
-30 dB Min @ 1–50 MHz; -20 dB Min @ 50–150 MHz |
| Hipot | 1500 Vrms Min |
| Dahili İzolasyon Kapasitesi | 1000pF / 2kV |
| Çalışma Sıcaklığı | 0°C ila 70°C |
LPJG0820GENL, net durum görünürlüğü için çift LED gösterge içerir:
| LED Konumu | Renk | Tepe Dalga Boyu | İleri Gerilim (IF = 20mA) |
|---|---|---|---|
| Sol LED | Yeşil | 565 deniz mili | 1,8–2,6 V |
| Sağ LED | Sarı | 585 deniz mili | 1,8–2,6 V |
Ek LED özellikleri:Ters kaçak akım:Maks. 10 μA @ VR = 5V
Mekanik dayanıklılık ve uzun vadeli birleştirme döngüsü güvenilirliği sağlamak için endüstriyel sınıf malzemelerle üretilmiştir.
