Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: HC-027
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1400 adet
Fiyat: $0.06-$1.5
Ambalaj bilgileri: Bant ve Makara: 1400 adet / Makara, 7000 adet / Karton
Teslim süresi: Yaklaşık 1-2 hafta
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 6KK/Ay
Bölüm Numarası: |
HC-027 |
bağlantı noktası sayısı: |
Tek Bağlantı Noktası |
Pin No.: |
12 |
veri hızı: |
10/100base-T |
Mekanik Paket: |
SMD |
Çalışma sıcaklığı: |
0℃~80℃ |
Uzunluk: |
8,4 mm |
Genişliği: |
9,47 mm |
Yükseklik: |
2,2 mm |
Pim Aralığı: |
1,27 mm |
Bölüm Numarası: |
HC-027 |
bağlantı noktası sayısı: |
Tek Bağlantı Noktası |
Pin No.: |
12 |
veri hızı: |
10/100base-T |
Mekanik Paket: |
SMD |
Çalışma sıcaklığı: |
0℃~80℃ |
Uzunluk: |
8,4 mm |
Genişliği: |
9,47 mm |
Yükseklik: |
2,2 mm |
Pim Aralığı: |
1,27 mm |

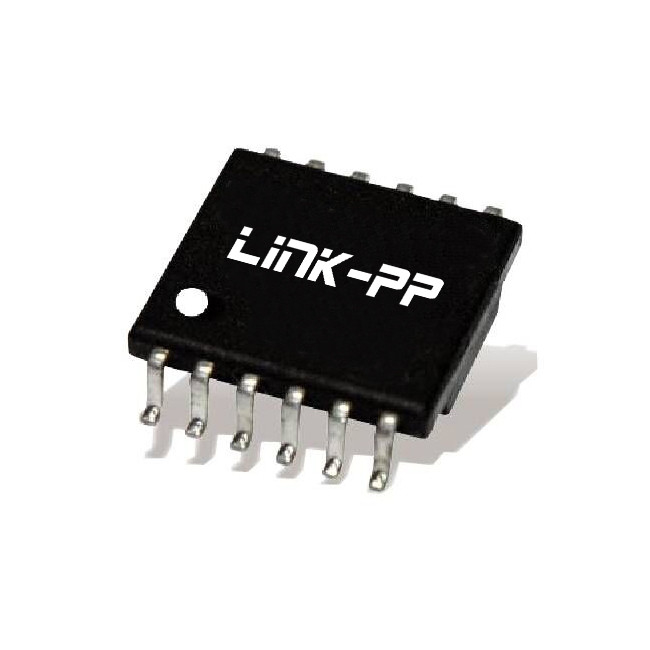

110/100Base-T uygulamaları için tasarlanmış yüksek performanslı Ethernet transformatörü.
2HC-027 tamamen RoHS uyumludur ve tehlikeli malzemelerden arındırılmıştır.
3Transformör SS-00259'da yasaklanan malzemeler içermiyor.
4RoHS en yüksek lehim oranı 260 °C 3 ~ 5 saniye.
5Üretim sırasında dayanıklılık ve güvenilirliği sağlamak için kızılötesi (IR) geri akış lehimleme gereksinimlerini karşılamak için tasarlanmıştır.
6Ağ uygulamalarında istikrarlı performans sağlamak için IEEE 802.3 özelliklerini karşılar.
7Kompakt boyutu ve sağlam tasarımı, çeşitli endüstriyel ve ticari modern ağ sistemleri için uygundur.
|
Türü |
Denge düşük geçiş 100Ω impedans |
|
Dönüş oranı ((±5%) |
TX/RX = 1CT:1CT |
|
Ekleme Kaybı |
-1.1 dB MIN @ 0.1~125 MHz |
|
Geri dönüş kaybı |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Ortak mod reddetme oranı |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Çapraz Konuşma |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 ve 5-6 PIN: 1,0 Ω Max. 7-8 ve 11-12 PIN: 1.5 Ω Max. |
| CASE Pin Yüzey kaplama | Sn Kalınlığı 5 μm min. |
|
Hipot testi |
1500VAC (60s / 10mA) |
| Çalışma sıcaklığı | 0°C - +80°C |
| MSL | 2 |
HC-027 Sınıflandırma Geri akış profilleri:
| Profil Özelliği | Kurşunsuz Montaj | |
| Ortalama artış oranı (TL'den TP'ye) | 3°C / saniye Max. | |
| Önyükleme Sıcaklık Min. Sıcaklık maksimum. Zaman (min-max) (t) |
150 °C 200 °C 60-180 saniye |
|
| Ts max. TL'ye kadar Ramp-up oranı |
3°C / saniye Max. | |
| Yukarıda tutulan zaman Sıcaklık (TL) Zaman (tL) |
217 °C 60-150 saniye |
|
| En yüksek sıcaklık (Tp) Gerçek en yüksek sıcaklıktan 5 °C'ye kadar olan zaman. |
260 +0 / -5 °C 3 ila 5 saniye |
250 +0 / -5 °C 20 ila 40 saniye |
| Ramp-down | 6°C / saniye Max. | |
| 25 °C'den en yüksek sıcaklığa kadar olan zaman | En fazla 8 dakika. | |
