Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ISO,ROHS,REACH

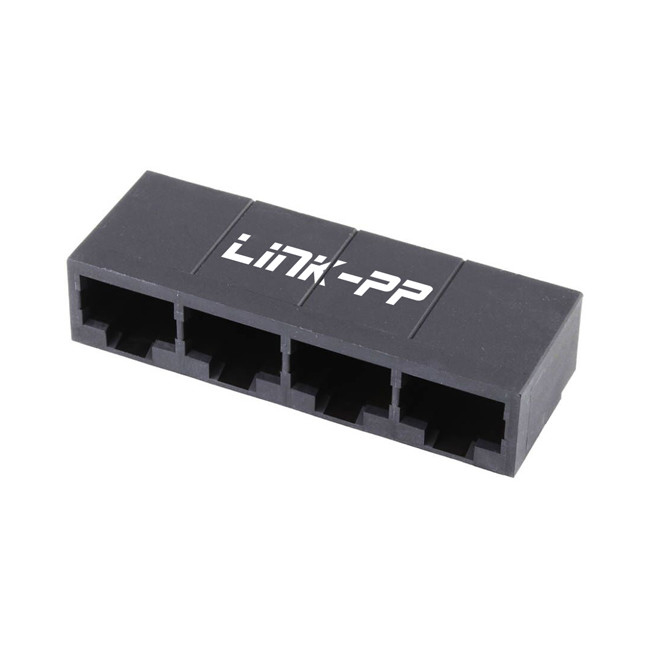

Model numarası: 43223-8140
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: $0.09-$3.85
Ambalaj bilgileri: Tabak
Teslim süresi: stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-ADET/Ay
Kategoriler: |
Modüler Jaklar ve Fişler |
Manyetik: |
Olmadan |
Bağlantı Noktası Sayısı: |
1x4 Limanlar |
Pozisyon/Kişi Sayısı: |
8p8c |
Performans Kategorisi: |
Kedi 3 |
PoE: |
Yok |
Kategoriler: |
Modüler Jaklar ve Fişler |
Manyetik: |
Olmadan |
Bağlantı Noktası Sayısı: |
1x4 Limanlar |
Pozisyon/Kişi Sayısı: |
8p8c |
Performans Kategorisi: |
Kedi 3 |
PoE: |
Yok |
| ÜrünKategoriler |
Modüler Jack ve fişler |
|---|---|
| Port Yapılandırması |
1x4 |
| Işık boruları/LED'ler | Hiçbiri |
| Konumlar / yüklü bağlantılar | 8/8 |
| Yönlendirme | Sağ açı (yan giriş) |
| Sonlandırma Arayüzü Stili | Çukurdan |
| Kurşunsuz Süreç Kapasitesi | Dalga |
| PoE | N/A |
| Jack Height | 12.83 mm. |
| PCB Bulmacı | - Evet. |
| PCB tutma | - Evet. |
| PCB Kalınlığı - Önerilen | 1.57mm. |
| Pitch - Çiftleşme Arayüzü | 1.02 mm |
| Pitch - Bitirme Arayüzü | 1.27mm |
| Akım - Her temas için maksimum | 1.5A |
| Kalkanlı | - Hayır. |
| Voltaj - Maksimum | 150V AC (RMS) |
| Malzeme - Metal | Fosfor Bronz |
| Malzeme - Çamaşırı Çiftleştirme | Altın |
| Malzeme - Plakatlama Sonlandırma | Teneke |
| Malzeme - reçine | Yüksek sıcaklıklı termoplastik |
| Renk - reçine | Siyah |
| Dayanıklılık | En fazla 500 çiftleşme döngüsü |
| Çalışma sıcaklık aralığı | -40°'dan +85°C'ye kadar |
| Yanıcılık | 94V-0 |
43223-8140 8P8C Jack'in mekanik gereksinimleri:
|
Açıklama |
Sınav Şartları |
Gereklilik |
|
Bağlantı Mat Gücü |
Mate konektörü hızında |
22 N (5 lbf) |
|
Dayanıklılık |
500'e kadar döngüye sahip olan Mate konektörleri |
En fazla 10 milyon ohm |
|
titreşim |
Bağlantıları eşleştir ve per titreşim |
En fazla 10 milyon ohm |
|
Fiş tutma gücü |
Bir aksyal çekme kuvveti uygulayın |
89 N (20 lbf) |
|
PCB Ayrılma Güçleri |
A'da fişe dik bir yük uygulayın |
4.5 N (1 lbf) |
PCB Bulmacı:PCB'deki modül jack'ın doğru bir şekilde bulunmasına yardımcı olur ve pinlerin PCB bantlarıyla düzgün bir şekilde hizalanmasını sağlar.
PCB tutma:Modül Jack'in PCB'ye sağlam bir şekilde sabitlenmesini sağlar, böylece işleme, lehimleme veya çalışma sırasında hareket etmesini önler.
1) MATERYAL:
BÜYÜKLENMEK: UL94V-0, RENGİ: KARA
İZOLATÖR: cam dolusu naylon, UL94V-0, RENG: KARA
FOSFOR BRONZ: .012/ 0.30 kalın
2) 6 DENEYİN CACK'I için merkez çizgisinden merkez çizgisine olan mesafe.448/11'dir.38,
Merkezi 8 Çember Cakları için.550/ 13.97.
