Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H5007NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.3-$1.2
Ambalaj bilgileri: T&R
Teslim süresi: 3 gün içinde gemiler
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 5KK/ay
Montaj: |
smt |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
PoE Olmayan |
Oranı dönüş: |
1:1 |
İzolasyon voltajı: |
1500 Vrms dk. |
Uzunluk: |
17,53 mm |
Genişlik: |
16 mm |
Yükseklik: |
5,72 mm |
Başvuru: |
Gigabit Ethernet PHY Arayüzleri |
Parça numarası: |
H5007NL |
Sıcaklık Aralığı: |
0 ° C ila +70 ° C |
Montaj: |
smt |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
PoE Olmayan |
Oranı dönüş: |
1:1 |
İzolasyon voltajı: |
1500 Vrms dk. |
Uzunluk: |
17,53 mm |
Genişlik: |
16 mm |
Yükseklik: |
5,72 mm |
Başvuru: |
Gigabit Ethernet PHY Arayüzleri |
Parça numarası: |
H5007NL |
Sıcaklık Aralığı: |
0 ° C ila +70 ° C |
H5007NL, 1CT: 1CT dönüş oranı, 1500Vrms yalıtım, düşük yerleştirme kaybı ve mükemmel EMI bastırma ile yüksek performanslı 1000BASE-T Ethernet manyetik modülüdür.Gigabit Ethernet PHY arayüzleri için tasarlanmıştır, yönlendiriciler ve endüstriyel ağ ekipmanları.

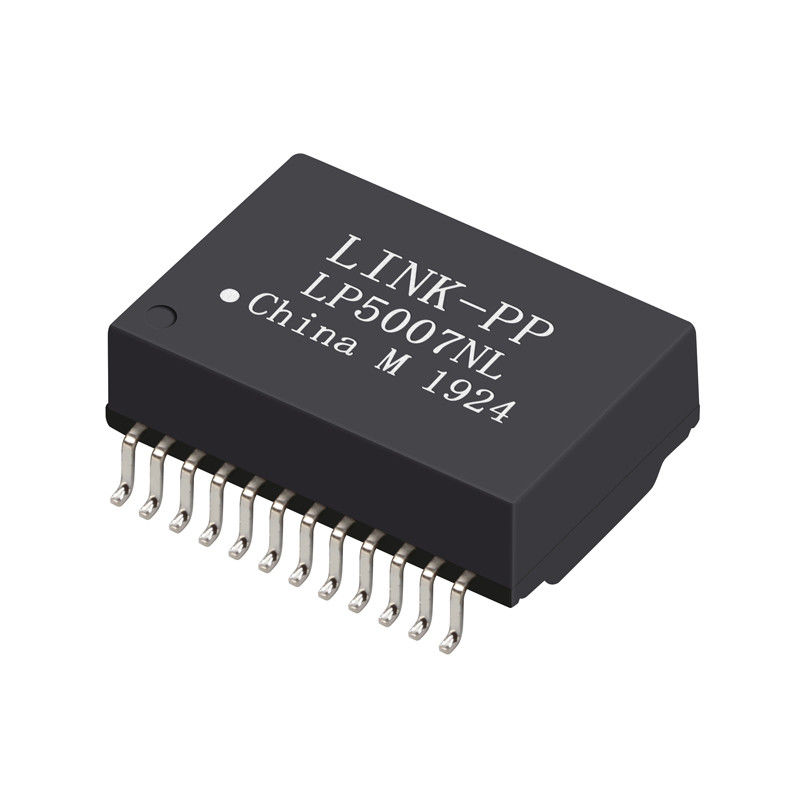

BuH5007NLbirTek portlu SMT Ethernet manyetik modülüiçin tasarlanmıştır1000BASE-T Gigabit LAN uygulamaları.1CT:1CT dönüş oranı, 1500Vrms izolasyon voltajı, ultra düşük ekleme kaybı ve mükemmel ortak mod gürültü reddedimi, bunu sağlarsabit, yüksek hızlı Ethernet sinyali bütünlüğüanahtarlar, yönlendiriciler, IP kameralar, endüstriyel denetleyici ve telekom ekipmanları için.
Bu modül tamamenIEEE 802.3 özelliklerive için optimize edilmiştiryüksek yoğunluklu PCB düzenleri ve otomatik geri akış lehimleme montajı.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | H5007NL |
| Açıklama | Tek Portlu 1000BASE-T Ethernet Manyetik Modülü |
| Veri oranı | 1000BASE-T (1 Gbps) |
| Dönüş oranı | 1CT: 1CT |
| İzolasyon Voltajı | Min 1500 Vrs |
| Montaj tarzı | Yüzey Montajı (SMD / SMT) |
| Sıcaklık aralığı | 0°C - +70°C |
| RoHS | - Evet. |
| Geri akış derecesi | 245°C zirve |
| Parametreler | Spesifikasyon |
|---|---|
| OCL | ≥ 350 μH @100 kHz, 100 mV, 8 mADC yanılgısı |
| Ekleme Kaybı | 1 ̇65 MHz: ≤ -1,0 dB 65-100 MHz: ≤ -1.1 dB 100-125 MHz: ≤ -1,5 dB |
| Geri dönüş kaybı | 1 ̇30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60~80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| Karşılıklı ses | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| İzolasyon | ≥ 1500 Vrms |
Notlar:
- Hayır.
Tasarım zorluğu:
Gigabit Ethernet iletimi çok hassas.Ekleme kaybı, dönüş kaybı, çapraz ses ve ortak mod gürültüsüDoğrudan etkilenenBER, titreşim ve bağlantı istikrarı.
Mühendislik Çözümü:
H5007NL bütünleştirirhassas uyumlu transformatör sargıları ve optimize edilmiş manyetik çekirdek malzemeleri, teslim:
Bu garantiTemiz göz diyagramları, düşük BER ve sağlam bağlantı performansıYüksek hızlı Gigabit Ethernet tasarımlarında.
Tasarım zorluğu:
Ayrı transformatör ve boğulma çözümleri önemli ölçüde artıyorbileşen sayısı, yönlendirme karmaşıklığı, EMI riski ve montaj maliyeti.
Mühendislik Çözümü:
H5007NL bütünleştirirTüm gerekli Gigabit manyetikleri kompakt bir SMT modülüne, aşağıdakileri mümkün kılar:
Tasarım zorluğu:
Endüstriyel ve telekom ortamlarıgüçlü EMI ve ortak mod gürültüsü,Paket kaybı, bağlantı istikrarsızlığı ve uyumsuzluk hataları.
Mühendislik Çözümü:
OnunlaYüksek DCMR performansı (-43dB @30MHz'ye kadar)ve optimize edilmiş manyetik yapı, H5007NL sağlarMükemmel EMI bastırma, destekleyerek:
Tasarım zorluğu:
Yüksek yoğunluklu SMT üretimi gerektirirYüksek termal dayanıklılığa sahip geri akış uyumlu bileşenler.
Mühendislik Çözümü:
H5007NLTamamen SMT uyumlu, destekleyiciRoHS en yüksek geri akış sıcaklığı 245°C, idealOtomatik seçme ve yerleştirme ve geri akış lehimleme üretim hatları.
- Hayır.
BuH5007NL 1000BASE-T Ethernet Manyetik Modülüteslim ediyor.taşıyıcı derecesi sinyal bütünlüğü, sağlam EMI bastırma ve kompakt SMT entegrasyonu, bu yüzdenYüksek güvenilirlik, düşük BOM maliyeti ve ölçeklenebilir üretim gerektiren Gigabit Ethernet tasarımları için mükemmel bir seçim.
Arıyorum.Pin uyumlu alternatifler, maliyetli alternatifler veya özel manyetik çözümler? Profesyonel destek alın...denmühendislik ekibimiz.
