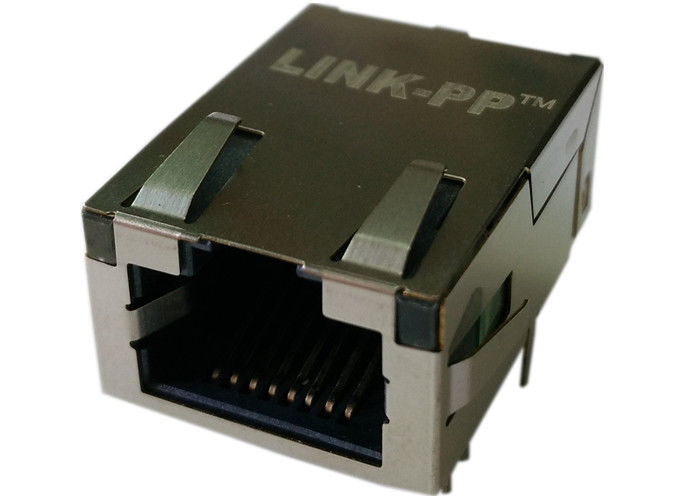

J0G-0001NL 1000BASE-T Düşük Profilli RJ45 Bağlantısı 1x1 Tab-Up

J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı, RJ45 arayüzünü ve manyetiği tek bir entegre çözümde birleştirir. Bu, PCB düzenini basitleştirmeye, bileşen sayısını azaltmaya ve 1000BASE-T Ethernet ortamlarında kararlı sinyal performansını desteklemeye yardımcı olur.

Sekme yukarı, yan EMI sekmeleri yatay konfigürasyonu ve düşük yükseklik ayak izi, onu özellikle elektrik performansından ödün vermeden verimli alan kullanımı gerektiren tasarımlar için uygun hale getirir. J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı RJ45 konektörü arıyorsanız, bu parça zorlu ağ donanımında güvenilir Gigabit Ethernet bağlantısı için üretilmiştir.

J0G-0001NL Düşük Profilli RJ45 Konektör Özellikleri

J0G-0001NL PulseJack'in Temel Özellikleri

J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı, mekanik dayanıklılık ve elektriksel performansın güçlü bir kombinasyonunu sunar:

• 1000BASE-T Gigabit Ethernet desteği
• 1x1 tek portlu RJ45 entegre manyetik
• Geliştirilmiş EMI bastırma için ekranlı tasarım
• Düşük profilli, küçük ayak izli yapı
• Dik açılı, delikten geçmeli montaj
• Dahili LED göstergeleri
• IEEE 802.3 standardına uyumlu
• 350µH minimum OCL, 8mA sapma akımı ile
• RoHS uyumlu
• Tepe dalga lehim sıcaklığı derecesi: 260°C

J0G-0001NL Veri Sayfası

J0G-0001NL Veri Sayfası - ŞEMATİK

J0G-0001NL Veri Sayfası - ÖNERİLEN AYAK İZİ

Elektriksel Özellikler @ 25°C - Çalışma Sıcaklığı 0°C ila +70°C

J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı, Gigabit Ethernet frekans aralığında kararlı performans için tasarlanmıştır.

1. Çalışma Koşulları

• Çalışma sıcaklığı: 0°C ila +70°C
• İzolasyon gerilimi: 2250 VDC
• Çevirme oranı: 1CT:1CT
• Hipot test gerilimi: 1 dakika boyunca 60Hz'de 1500Vrms

2. Performans Verileri

Giriş Kaybı (TX/RX): 1–100 MHz: -1.2 dB

Geri Dönüş Kaybı:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

Çapraz Konuşma:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

Ortak Mod Reddi: 1–125 MHz: -30 dB

Bu değerler, J0G-0001NL RJ45 MagJack'i güvenilir sinyal bütünlüğü ve güçlü gürültü bastırma gerektiren ağ tasarımları için uygun hale getirir.

J0G-0001NL 1000BASE-T Düşük Profilli RJ45 Malzeme Özellikleri

J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı, uzun vadeli güvenilirliği desteklemek için kaliteli malzemeler kullanır:

1. Kalkan

• Malzeme: Pirinç
• Kaplama: Pirinç üzerine 20–40 inç nikel

2. Kontaklar

• Malzeme: Fosfor bronz
• Kaplama alanı: Nikel üzerine 15 inç altın (30–80 inç)
• Lehim alanı: Nikel üzerine kalay mat kaplama

3. Muhafaza

• Malzeme: Termoplastik
• Yanmazlık derecesi: UL 94 V-0

4. MSL Derecesi: 1

Neden J0G-0001NL Düşük Profilli 1x1 PulseJack'i Seçmelisiniz?

Entegre manyetikli kompakt ve sağlam bir RJ45 konektörüne ihtiyacınız varsa, J0G-0001NL modern Ethernet tasarımları için pratik bir seçimdir. Avantajları şunlardır:

• Yer tasarrufu sağlayan düşük profilli yapı
• Güvenilir Gigabit Ethernet iletimi
• PCB tasarımını basitleştirmek için dahili manyetik
• Ekranlı yapıdan geliştirilmiş EMI performansı
• Geniş bir ağ ve bilgi işlem uygulamaları yelpazesi için uygundur

Bu, J0G-0001NL PulseJack Düşük Profilli 1x1 Sekme Yukarı'yı, elektriksel performansı korurken düzen verimliliğini artırmak isteyen mühendisler için ideal hale getirir.
