LFE8505 10/100 Base-T Ethernet Manyetikler Tek Bağlantı Noktalı SMT LAN Transformatörü

LFE8505, modern ağ ekipmanları için mükemmel sinyal bütünlüğü ve elektriksel izolasyon sağlamak üzere tasarlanmış, birinci sınıf bir 10/100 Base-T Ethernet Manyetik Transformatörüdür. Yüzey Montaj Teknolojisi (SMT) ile üretilen bu LAN transformatörü, kararlı veri iletimini sağlarken hassas IC bileşenlerini yüksek voltaj dalgalanmalarından ve elektromanyetik parazitten (EMI) korur.

LFE8505 10/100 Base-T Ethernet Manyetiklerinin Temel Özellikleri

• Optimal Sinyal Bütünlüğü: Minimum ekleme kaybı ve güvenilir ağ iletişimi için mükemmel geri dönüş kaybı sağlayarak 10/100 Base-T iletim hızlarını destekler.
• Sağlam İzolasyon: PHY çiplerini ve ağ donanımlarını voltaj ani yükselmelerinden ve statik deşarjdan korumak için yüksek voltajlı elektriksel izolasyon sağlar.
• SMT Tasarımı: Yüzey montaj paketi, otomatik alma-yerleştirme montajı için optimize edilmiştir, üretim verimliliğini artırır ve üretim maliyetlerini düşürür.
• Endüstri Uyumluluğu: IEEE 802.3 standartlarına ve RoHS çevresel direktiflerine tam uyumludur.

LFE8505 Ethernet Manyetik Özellikleri:

Elektriksel Performans

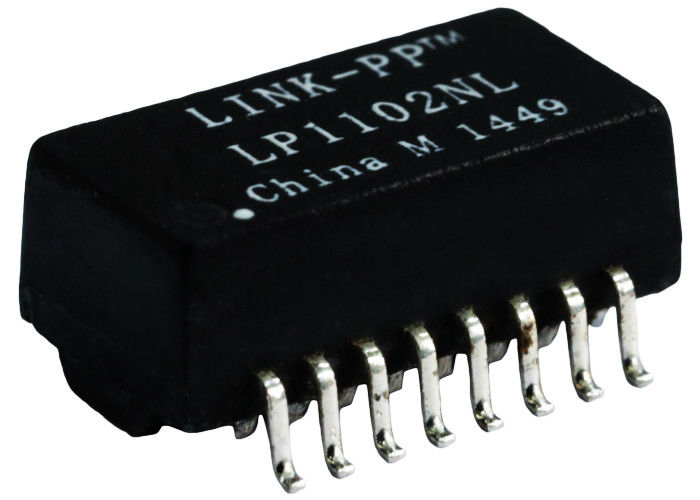

LP1102NL Ethernet Transformatörü, Ethernet PHY cihazları ve RJ45 konektörleri arasında kararlı manyetik kuplaj sağlamak üzere tasarlanmıştır.

Optimize edilmiş transformatör tasarımı şunlara yardımcı olur:

• Sinyal kalitesini iyileştirir
• Elektromanyetik paraziti (EMI) azaltır
• Galvanik izolasyon sağlar
• Ağ güvenilirliğini artırır
• Ethernet arayüz devresini korur

Transformatör, Hızlı Ethernet uygulamalarının elektriksel gereksinimlerini karşılar ve yüksek hacimli üretim için otomatik PCB montajını destekler.

Mekanik Bilgiler

LFE8505 SMT Ethernet Transformatörü Çizimi:

LFE8505 Ethernet Transformatörü Uygulamaları

• Ethernet Anahtarları
• Geniş Bant Yönlendiriciler
• Endüstriyel Ethernet Denetleyicileri
• Gömülü Ağ Sistemleri
• Ağ Arayüz Kartları (NIC)
• Anakart Üzerinde LAN (LOM)
• SOHO Ağ Ekipmanları
• ADSL Modemler
• Akıllı Ölçüm Cihazları
• Endüstriyel PC'ler
• Ağ Güvenlik Duvarları
• IoT İletişim Cihazları

Sıkça Sorulan Sorular (SSS)

S: Ethernet Transformatörü nedir?

C: Bir Ethernet Transformatörü, bir Ethernet PHY çipi ile bir RJ45 konektörü arasına monte edilen manyetik bir bileşendir. Kararlı Ethernet iletişimi sağlamak için elektriksel izolasyon, empedans eşleştirmesi ve gürültü bastırma sağlar.

S: SMT Ethernet Transformatörü kullanmanın faydaları nelerdir?

C: LFE8505 gibi SMT (Yüzey Montaj Teknolojisi) transformatörleri, otomatik PCB montajına olanak tanır, bu da seri üretimi önemli ölçüde hızlandırır ve üretim maliyetlerini düşürür. Ayrıca, delikli bileşenlere kıyasla daha az dikey alan kaplarlar.

S: Bu manyetik transformatör IEEE standartlarına uyumlu mu?

C: Kesinlikle. LFE8505, 10/100 Base-T Hızlı Ethernet uygulamaları için tüm IEEE 802.3 standartlarını karşılar, tüm standart Ethernet cihazlarında uyumluluğu ve güvenilir ağ performansını garanti eder.

S: LP1102NL, LFE8505 ile uyumlu mu?

C: Evet. LP1102NL, desteklenen Ethernet arayüz tasarımlarında LFE8505'in uyumlu bir ikamesi olarak tasarlanmıştır.

S: 1500Vrms izolasyon ne anlama gelir?

C: Transformatörün minimum 1500Vrms izolasyon voltajına dayanabileceğini gösterir, bu da Ethernet PHY cihazlarını elektriksel dalgalanmalardan korumaya yardımcı olur ve sistem güvenliğini artırır.

S: Açık Devre Endüktansı (OCL) nedir?

C: Açık Devre Endüktansı, transformatörün birincil endüktansını ölçer. LP1102NL, kararlı Ethernet sinyal iletimi sağlayarak minimum 350μH OCL sağlar.

S: Örnekler mevcut mu?

C: Evet. Mühendislik örnekleri, veri sayfaları ve teknik destek, prototip değerlendirmesi ve üretim yeterliliği için mevcuttur.
