Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ISO,ROHS,REACH
Model numarası: 2301997-7
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 40 adet
Fiyat: $1.2 - $6.86
Ambalaj bilgileri: Tabak
Teslim süresi: 1-2 hafta
Ödeme koşulları: T/T, L/C, Western Union, NET30/60/90 Gün,
Yetenek temini: 5KK/ay
Türü: |
RJ45 Manyetik Jack |
Cinsiyet: |
Jack (Kadın) |
yapılandırma: |
2x1 |
Bağlantı Noktası Başına Pozisyon / Kişi Sayısı: |
8p8c |
ekranlama: |
Korumalı |
Performans Kategorisi: |
Kedi 5e |
Asgari Çalışma Sıcaklığı: |
- 40 ℃ |
Maksimum Çalışma Sıcaklığı: |
+ 85 ℃ |
Yanıcılık Derecesi: |
UL 94 V-0 |
Çiftleşme Döngüleri: |
750 Döngü |
LED rengi: |
Yeşil sarı |
Sekme Yönü: |
Yukarı ve aşağı |
Türü: |
RJ45 Manyetik Jack |
Cinsiyet: |
Jack (Kadın) |
yapılandırma: |
2x1 |
Bağlantı Noktası Başına Pozisyon / Kişi Sayısı: |
8p8c |
ekranlama: |
Korumalı |
Performans Kategorisi: |
Kedi 5e |
Asgari Çalışma Sıcaklığı: |
- 40 ℃ |
Maksimum Çalışma Sıcaklığı: |
+ 85 ℃ |
Yanıcılık Derecesi: |
UL 94 V-0 |
Çiftleşme Döngüleri: |
750 Döngü |
LED rengi: |
Yeşil sarı |
Sekme Yönü: |
Yukarı ve aşağı |

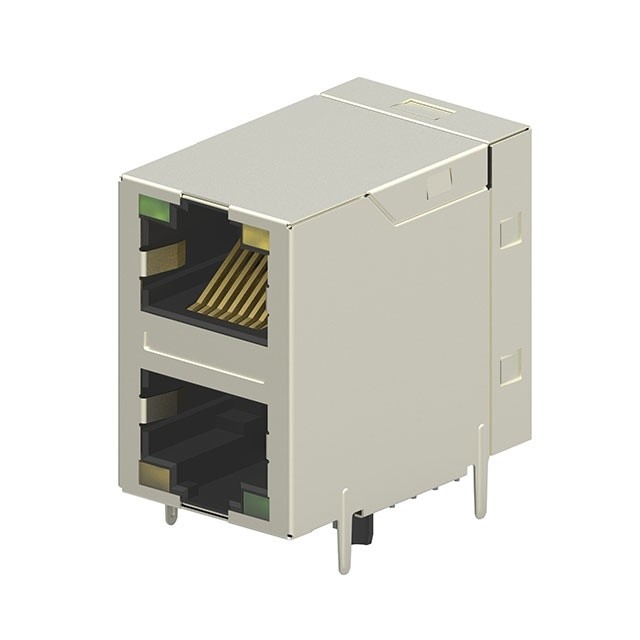

2301997-7 RJ45, yüksek kaliteli malzemeler kullanan manyetiklerle.Kalkan korozyona dayanıklılık için nikel kaplama ile tunçtan yapılmıştırTemas malzemesi, temas bölgesinde 1,27 μm (50 μin) nikelin üzerinde seçici altın kaplama (en az 0,76 μm veya 30 μin) ile bakır alaşımıdır.Lehimli iğneler nikelin üzerine teneke ile kaplanmıştırEk olarak, konektör 260 ° C geri akış sıcaklıklarına dayanabilir.
Mıknatıslı bir RJ45, transformatörler ve boğazlamalar gibi yerleşik manyetik bileşenlere sahip bir RJ45 konektörüdür.Ethernet ağlarında gürültü azaltımıMıknatısların doğrudan RJ45 konektörüne entegre edilmesi, PCB'de ayrı transformatörlerin gerekliliğini ortadan kaldırır, hem alana tasarruf eder hem de montaj işlemini basitleştirir.Bu konektör türü, sinyal izolasyonu ve impedans eşleşmesi gibi özellikleri desteklemek için Ethernet uygulamalarında yaygın olarak kullanılır.
| Dönüş oranı @100kHz | (P1~P2):(J1~J2) = 1:1±2% (P3~P4): ((J3~J6) = 1:1±2% (P5~P6): ((J4~J5) = 1:1±2% (P7~P8):(J7~J8) = 1:1±2% |
| Başlangıç İndüktansı | 350μH MIN @100kHz,0.1V 8mA DC BIAS |
| DC direnci | 1.2 OHMS MAX |
| Ekleme kayıpları | 1-100MHz: -1.0dB MAX 100-125MHz: -1.2dB MAX |
| Geri dönüş kayıpları | 1-40MHz: -16dB MIN. 40-100MHz: -10dB+20log ((f/80MHz) MIN. |
| Çapraz konuşma | 1-100MHz: -30dB MIN. |
| Ortak moddan Ortak mod'a uyarı | 1-100MHz -30dB MIN. |
| İzolasyon: PHY Yarı Yarı | 2250VDC |
