Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ISO,ROHS,REACH
Model numarası: 74941503
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Bant ve Makara
Teslim süresi: 2 hafta
Ödeme koşulları: TT, NET30/60/90 Gün, Western Union
Yetenek temini: 500k/Ay
durum: |
Aktif |
Bölüm Numarası: |
74941503 |
Takviyeli izolasyon voltajı: |
4500V AC |
Limanlar: |
1 |
Çalışma sıcaklığı: |
-40 °C'den +125 °C'ye kadar |
Dağı: |
SMT |
durum: |
Aktif |
Bölüm Numarası: |
74941503 |
Takviyeli izolasyon voltajı: |
4500V AC |
Limanlar: |
1 |
Çalışma sıcaklığı: |
-40 °C'den +125 °C'ye kadar |
Dağı: |
SMT |

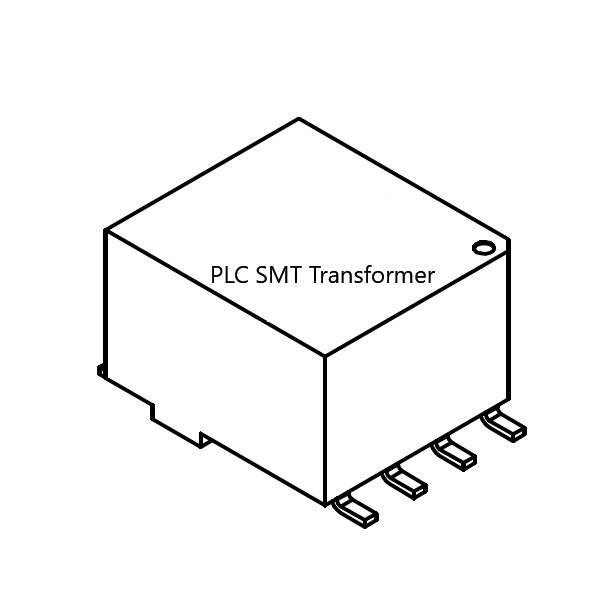

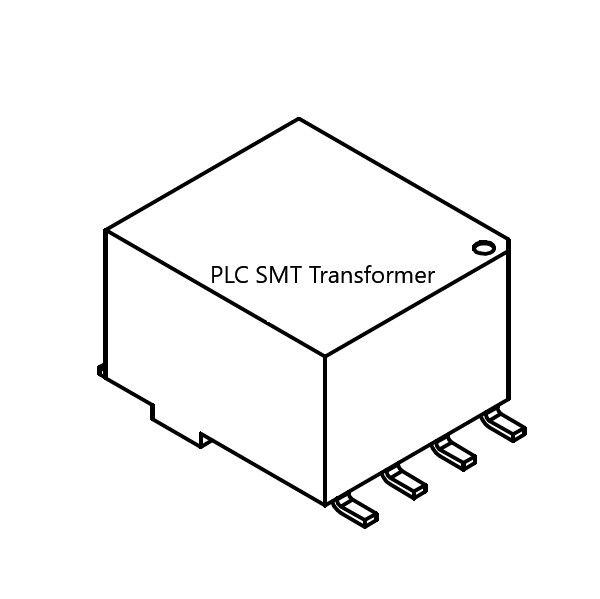

●Ürün Türü: Ethernet Transformörü Ethernet/Power Line İletişim için
● Dönüş oranı:1:4:3(% ± 3 tolerans)
● Montaj:Yüzey Montajı (SMT)
● Çalışma sıcaklığı:-40°C - +125°C(sanayi/otomotiv sınıfı)
● Yüksek İzolasyon:4500 VAC(1 dakika, birinciden ikincisine)
● Paket:8-pin SMTkompakt tasarım
● Uygunluk: RoHS ve REACH uyumlu
| Mülkiyet | Test koşulları | Değer | Birim | Dayanıklılık |
|---|---|---|---|---|
| İndüktansa (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | Min. |
| Sızıntı indüktansı (Ls) | 2 MHz/100 mV | 0.05 | μH | En fazla. |
| Dönüş oranı (n) | N3:N1:N2 | 1:4:3 | - | ±3% |
| İzolasyon Test Voltajı (Vt) | Bir dakika. | 4500 | V (AC) | Min. |
| İzolasyon Direnci (Rso) | - | 10 | MΩ | Min. |
| DC Direniş 1 (R?? 1) | Pin 2-3 (kısa pin 5-8) | 85 | mΩ | En fazla. |
| DC Direniş 2 (R?? 2) | Pin 1-4 | 20 | mΩ | En fazla. |
| DC Direniş 3 (R ̇3) | Pin 5-8 | 70 | mΩ | En fazla. |
Notlar:
1. Pin bağlantıları direnç ölçümleri için kritiktir
2Dönüş oranı toleransı %3'tür.
| Parametreler | Özellikleri |
|---|---|
| Çalışma sıcaklığı | -40°C - +125°C |
| Depolama Şartları | <40°C; <75% RH (Orijinal ambalajda) |
| Nem duyarlılık seviyesi (MSL) | 1 |
| Test koşulları | +20°C, %33 RH (belirtilmediği sürece) |
| Standart | Uygunluk Durumu |
|---|---|
| RoHS Onaylaması | Uyumlu [2011/65/AB & 2015/863] |
| REACH Onaylaması | Uyumlu veya beyan edilmiştir [ (EC) 1907/2006] |
