Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: RoHS
Model numarası: 1-1840326-7
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: $3-$5.5
Ambalaj bilgileri: Teyp ve rulo (TR)
Teslim süresi: 3-5 gün
Ödeme koşulları: T/T, L/C, Western Union
Yetenek temini: 600k/ay
Ürün Adı: |

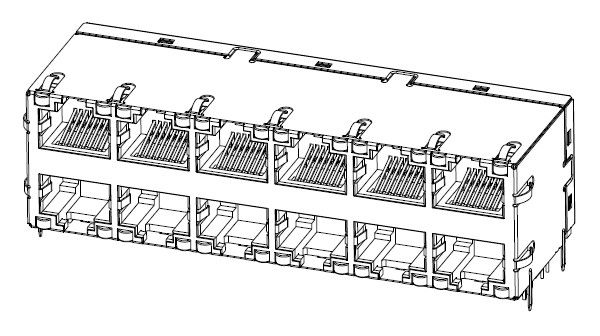

Yığılmış gigabit 2x6 rj45 konektörü |
Bölüm Numarası: |
1-1840326-7 |
Bağlantı Noktası Yapılandırması: |
2x6 (yığılmış yapılandırma) |
Montaj Tipi: |
Delikten |
Oryantasyon: |
Sağ açı (yan giriş) |
ekranlama: |
Evet (tamamen emi korumalı) |
LED'ler: |
LED göstergeleriyle |
Hız derecesi: |
10/100/1000 Base-t |
Manyetikler: |
Birleşik |
uyma: |
IEEE 802.3AB, ROHS |
Ürün Adı: |
Yığılmış gigabit 2x6 rj45 konektörü |
Bölüm Numarası: |
1-1840326-7 |
Bağlantı Noktası Yapılandırması: |
2x6 (yığılmış yapılandırma) |
Montaj Tipi: |
Delikten |
Oryantasyon: |
Sağ açı (yan giriş) |
ekranlama: |
Evet (tamamen emi korumalı) |
LED'ler: |
LED göstergeleriyle |
Hız derecesi: |
10/100/1000 Base-t |
Manyetikler: |
Birleşik |
uyma: |
IEEE 802.3AB, ROHS |
Bu1-1840326-7Yüksek performanslıyığılmış 2x6 RJ45 konektörüiçin tasarlanmıştırGigabit Ethernet (10/100/1000Base-T)Bu konektör, izoleasyon transformatörleri ve ortak modlu boğazlamalar gibi manyetik bileşenleri doğrudan evine entegre ederek, kart tasarımını basitleştirir ve bileşen sayısını azaltır.Bu özellikleriLED göstergelerHer port için ağ durumunu ve etkinliğini göstermek ve tamEMI korumasıYüksek yoğunluklu uygulamalar için idealdir, örneğin Ethernet anahtarları, yönlendiriciler ve ağ arayüz kartları (NIC),Bu konektör değerli PCB alanını tasarruf ederken güvenilir veri aktarımını destekler..
| Kategoriler | Özellikleri |
|---|---|
| Uygulama | 10/100/1000 Base-T Ethernet |
| İmpedans | 100 Ohm |
| Dönüş oranı (çip-kable) | 11 (Dört Çift) |
| Açık devre indüktansı (OCL) | 350μH Min @ 100kHz, 0.1Vrms, 8mA DC Bias (0°C'den 70°C'ye kadar, Dört Çift) |
| Çift Yönlendirme | İki yönlü (dört çift) |
| Parametreler | Özellikleri |
|---|---|
| Ekleme kaybı (LL) | -1.0dB Maks (0.5MHz'den 100MHz'e) |
| Geri dönüş kaybı (RL) | -12dB Min (0.5MHz'den 40MHz'e) -10dB Min (40.1MHz ile 100MHz arasında) |
| Crosstalk zayıflatma | -35dB Min (0.5MHz'den 40MHz'ye) -33dB Min (40.1MHz ile 100MHz arasında) |
| Ortak mod reddetimi (CMRR) | -30dB Min (0.5MHz ile 100MHz arasında) |
| İzolasyon Voltajı | 1500Vrms 60 saniye boyunca (Yüklenme süresi: 1000V/s, tüm bağlantılar bağlı) |
| LED Rengi | Üstün Dalga Boyutu (λd) | İleri Voltaj (VF @ IF = 20mA) |
|---|---|---|
| Yeşil | 565 nm | 1.8 ∙2.8V |
| Sarı | 585 nm | 1.8 ∙2.8V |
| Turuncu | 590 nm | 1.8 ∙2.8V |
| Kırmızı | 630 nm | 1.8 ∙2.8V |
| Mavi | 470 nm | 2.8 ¢3.3V |
| Beyaz | 5500K (renk sıcaklığı) | 2.8 ¢3.3V |
