Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: RoHS compliant
Model numarası: 7498111001A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 adet,Ücretsiz örnekler
Fiyat: $0.21 - $0.7
Ambalaj bilgileri: Tabak
Teslim süresi: yaklaşık 3 gün
Ödeme koşulları: TT, NET30/60/90 Gün, Western Union
Yetenek temini: Haftada 20.000 Adet
Parça Numarası: |
74981111001A RJ45 LAN Transformer |
OCL: |
350 µH dakikalık |
Oranı dönüş: |
1: 1 (tx), 1: 1 (rx) |
Ekleme Kaybı: |
-1.0 dB maks. |
Temel Malzeme: |
Ferrit |
Kontak Kaplama: |
Nikel ile% 100 Teneke |
İletişim alanı: |
15µ "altın kaplama |
Konut: |
Termoplastik |
Kalkan: |
50µ "0.008" bakır alaşımı |
UL 94V-0: |
Konut desteği |
Parça Numarası: |
74981111001A RJ45 LAN Transformer |
OCL: |
350 µH dakikalık |
Oranı dönüş: |
1: 1 (tx), 1: 1 (rx) |
Ekleme Kaybı: |
-1.0 dB maks. |
Temel Malzeme: |
Ferrit |
Kontak Kaplama: |
Nikel ile% 100 Teneke |
İletişim alanı: |
15µ "altın kaplama |
Konut: |
Termoplastik |
Kalkan: |
50µ "0.008" bakır alaşımı |
UL 94V-0: |
Konut desteği |
| Parametre | Değer |
|---|---|
| Parça Numarası | 7498111001A |
| Tip | 1000BASE-T MagJack |

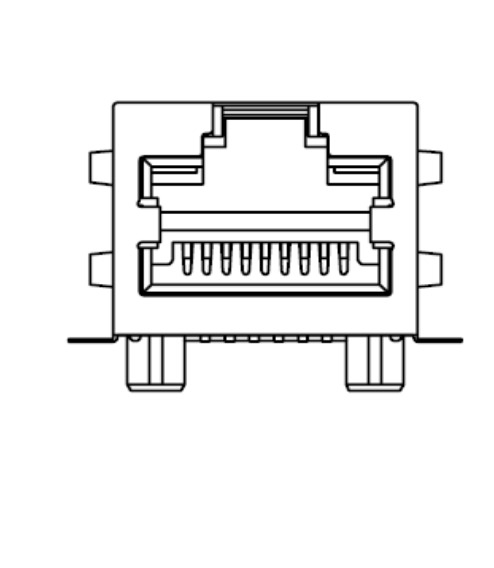

| Açıklama | Entegre Transformatörlü 1000Base-T RJ45 Konektörü |
| PoE Desteği | Hayır |
| Portlar | 1 |
| Sekme Yönü | Yukarı |
| LED | LED Yok |
| Otomatik MDIX | Evet |
| Çalışma Sıcaklığı. | -40 °C ila +85 °C |
| Uygulama |
1000Base-T için IEEE 802.3ab Uyumlu |
| Parametre | Özellik |
|---|---|
| Endüktans (OCL) | 350 µH min @ 100 kHz, 100 mV, 8 mA DC Bias |
| Çevrim Oranı (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Girişim Kaybı (IL) | -1.0 dB maks (1–100 MHz) |
| Yansıma Kaybı (RL) | -18 dB min (1–30 MHz) -15 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Ortak Mod Bastırma (CMR) | -35 dB min (1–30 MHz) -30 dB min (30–100 MHz) |
| Çapraz Konuşma (CT) | -37 dB min (1–30 MHz) -32 dB min (30–60 MHz) -27 dB min (60–100 MHz) |
| Hi-Pot Test Gerilimi | 1500 Vrms, 1 dk |
7498111001A LAN transformatörü, Gigabit Ethernet (1000BASE-T) ağ arayüzleri için tasarlanmıştır. Ethernet PHY ve RJ45 konektörü arasında sinyal izolasyonu, empedans eşleştirmesi ve gürültü bastırma sağlayarak ağ ekipmanlarında güvenilir yüksek hızlı veri iletimini garanti eder.
Tipik uygulamalar arasında Ethernet anahtarları, yönlendiriciler, ağ arayüz kartları (NIC'ler), endüstriyel Ethernet cihazları ve gömülü ağ sistemleri bulunur.
7498111001A, 1000BASE-T Gigabit Ethernet için tasarlanmıştır ve Cat5e veya Cat6 gibi bükümlü çift bakır kablolar üzerinden 1 Gbps veri iletimini destekler.
Bu standart, veri merkezlerinde, kurumsal ağlarda ve endüstriyel Ethernet cihazlarında yaygın olarak kullanılmaktadır.

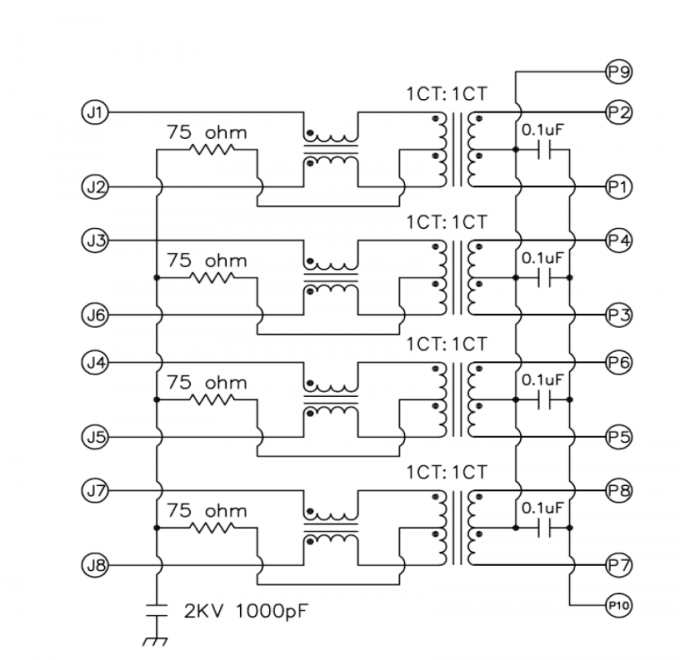

Bir LAN transformatörü (Ethernet manyetikleri) Ethernet arayüzlerinde birkaç önemli işlevi yerine getirir:
Bu işlevler, kararlı ve standartlara uygun Ethernet iletişimini sağlamaya yardımcı olur.
Evet. 7498111001A LAN transformatörü, 1000BASE-T'yi destekleyen Gigabit Ethernet PHY alıcı-vericileri ile çalışacak şekilde tasarlanmıştır. Manyetiklerin PHY ve RJ45 konektörü arasında gerekli olduğu Ethernet arayüz tasarımlarına entegre edilebilir.
Mühendisler, optimum uyumluluğu sağlamak için empedans, çevrim oranı ve yerleşim kılavuzlarını doğrulamalıdır.
7498111001A WE-RJ45LAN transformatörü yaygın olarak şunlarda kullanılır:
Kompakt tasarımı, yüksek yoğunluklu ağ donanımları için uygun olmasını sağlar.
Bir LAN transformatörü aşağıdaki yollarla sinyal kalitesini iyileştirir:
Bu özellikler, bakır kablolar üzerinden güvenilir Gigabit Ethernet iletişimini sürdürmek için esastır.
