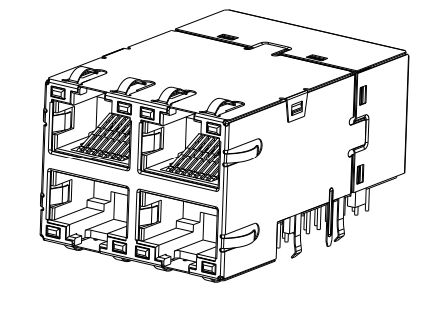

RJ45 2X2 2250741-1 Dik Açı Dik Açı Destek 100W 4PPoE

RJ45 2X2 2250741-1'in Özellikleri:

2250741-1 ÇİZİMİ

2.5G 4PPoE Devresi:

Temel Özellikler:

• Entegre Tasarım: En belirgin özellik, RJ45 konektörünün ve Ethernet manyetiklerinin (transformatörler ve bobinler) tek, kompakt bir modül içinde entegre edilmesidir.
• Yüksek Hızlı Veri Hızı: Yüksek hızlı ağ performansı sağlayan 2.5GBASE-T Ethernet'i desteklemek üzere tasarlanmıştır.
• Yüksek Güçlü PoE: Cihaz, yüksek performanslı kablosuz erişim noktaları, IP kameralar ve LED aydınlatma gibi bağlı cihazlara önemli miktarda güç verilmesini sağlayan 100W 4 Çift Üzerinden Ethernet Gücü'nü (4PPoE) destekler.
• Endüstri Standardı Uyumluluğu: Bu ICM'ler, Broadcom gibi üreticilerin başlıca Ethernet PHY'leri (fiziksel katman cihazları) ile uyumlu olacak şekilde tasarlanmıştır. Genellikle, mevcut tasarımları yükseltmeyi kolaylaştırabilen endüstri standardı ayak izleri ve pin çıkışları kullanırlar.
• Dayanıklılık ve Güvenilirlik: Sağlam bir tasarım ve çeşitli ortamlara uygun bir çalışma sıcaklığı aralığı gibi özelliklerle, bu konektörler güvenilirlik için üretilmiştir. Ayrıca, genellikle üretimde %100 yüksek potansiyel testine tabi tutulurlar.

Temel İşlevler:

• Sinyal Koşullandırma: Entegre manyetikler, yüksek hızlı veri iletiminde sinyal bütünlüğünü korumak için çok önemlidir. Sinyallerin temiz ve bozulmadan kalmasını sağlamaya yardımcı olurlar.
• EMI Bastırma: MagJack RJ45 2x2'nin birincil işlevi, elektromanyetik paraziti bastırmaktır. Ortak mod bobinleri gibi dahili bileşenler, EMC (Elektromanyetik Uyumluluk) gereksinimlerini karşılamak için kritik öneme sahip olan hem iletilen hem de yayılan gürültüyü işlemek üzere tasarlanmıştır.
• Elektriksel İzolasyon: Manyetikler, kısa devrelere ve gerilim yükselmelerine karşı koruma sağlayan galvanik izolasyon sağlar. Bu, ağ ekipmanlarında kritik bir güvenlik özelliğidir.
• Bileşen ve Alan Azaltma: Konektörü ve manyetikleri birleştirerek, ICM baskılı devre kartındaki (PCB) bileşen sayısını azaltır, bu da değerli kart alanından tasarruf sağlar ve tasarım ve montaj sürecini basitleştirebilir.
• Güç Dağıtımı (PoE): Modül, Ethernet kablosu üzerinden güç iletimini kolaylaştırır ve Güç Kaynağı Ekipmanı (PSE) veya Güçle Çalışan Cihaz (PD) olarak hizmet verir.
