Ürün Detayları
Place of Origin: CHINA
Marka adı: LINK-PP
Sertifika: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Ödeme ve Gönderim Koşulları
Minimum Order Quantity: Free samples
Fiyat: pazarlık edilebilir
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

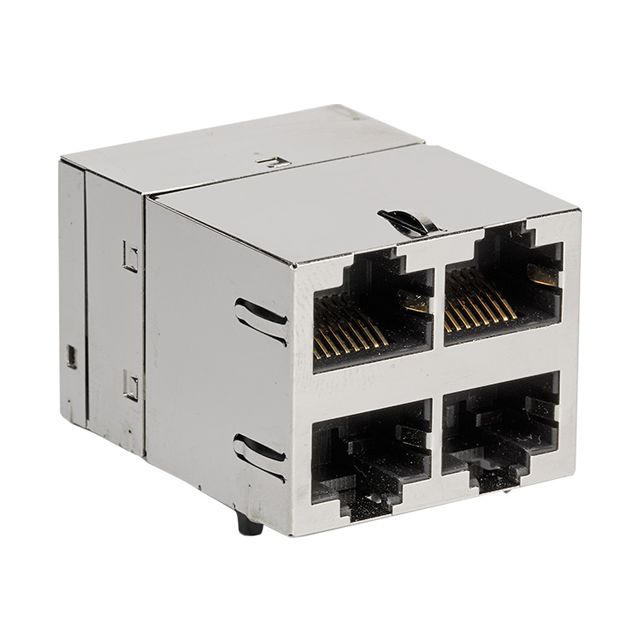

Bu2250742-1biryığılmış 2x2 RJ45 konektör modülüiçin tasarlanmıştır2.5GBASE-T Ethernet uygulamaları. Bu özelliklerientegre manyetik,Çift renkli LED'ler (Yeşil/Sarı)Bağlantı ve etkinlik belirtisi için vedelikli montajGüvenilir PCB takımı için yapılandırma.
Yüksek sinyal bütünlüğü, mükemmel EMI koruması ve RoHS uyumluluğu sağlamak için inşa edilen bu konektör, anahtarlar, yönlendiriciler, sunucular,ve endüstriyel iletişim sistemleri. ÜrünUL 94V-0 yanıcılık standartlarıve desteklerdalga kaynaklama işlemien yüksek sıcaklığı 260°C.
Genel Bilgiler
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | 2250742-1 |
| Port Yapılandırması | 2x2 (Yüklü) |
| Montaj Tipi | Çukurlu |
| Yükseklik Profili | Değerlendirme |
| Çalışma sıcaklığı | 0°C - +70°C |
| RoHS Uyumlu | - Evet. |
| Önerilen Lehimleme | Dalga lehimleme (260°C maksimum 10 saniye) |
Elektriksel ve manyetik performans
| Parametreler | Spesifikasyon |
|---|---|
| Ethernet Standartı | 2.5GBASE-T |
| Dönüş oranı (çip ile kablo) | 11 (Dört Çift, İki Yönlü) |
| İmpedans | 100 Ω |
| Açık devre indüktansı (OCL) | 350 μH Min @ 100 kHz, 0.1 Vrms, 8mA DC Bias |
| Geri dönüş kaybı (RL) | ≥ 18 dB (140 MHz) |
| Ekleme kaybı (IL) | ≤ 1,0 dB (1100 MHz) |
| İzolasyon Voltajı | 2250 VDC 60 saniye boyunca (tüm bağlantılı portlar) |
◆ RoHS uyumludur
◆UL 94V-0 Yanıcılık derecesi
◆Dalga kaynak işlemleri için uygundur
