Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL, Reach, RoHs, ISO19001, ISO14001
Model numarası: HXB5G602NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $0.46-$2.2
Ambalaj bilgileri: 50 adet/tepsi, 1200 adet/karton
Teslim süresi: Yaklaşık 3-5 gün
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 5500K-PCS/ay
Ürün Türü: |
Ethernet Üzerinden Güç Transformatörü |
Port sayısı: |
Dört Bağlantı Noktalı |
Hız: |
5G Base-T |
PCB Montaj Açısı: |
Yan Giriş |
Uygulama-Lan: |
Ethernet (PoE+) |
Çalışma sıcaklığı: |
-40°C-+85°C |
Oranı dönüş: |
1CT: 1CT |
Güç derecesi: |
90 W |
İzolasyon voltajı: |
1.5 KVrms |
Modül: |
HXB5G602NL |
Ürün Türü: |
Ethernet Üzerinden Güç Transformatörü |
Port sayısı: |
Dört Bağlantı Noktalı |
Hız: |
5G Base-T |
PCB Montaj Açısı: |
Yan Giriş |
Uygulama-Lan: |
Ethernet (PoE+) |
Çalışma sıcaklığı: |
-40°C-+85°C |
Oranı dönüş: |
1CT: 1CT |
Güç derecesi: |
90 W |
İzolasyon voltajı: |
1.5 KVrms |
Modül: |
HXB5G602NL |

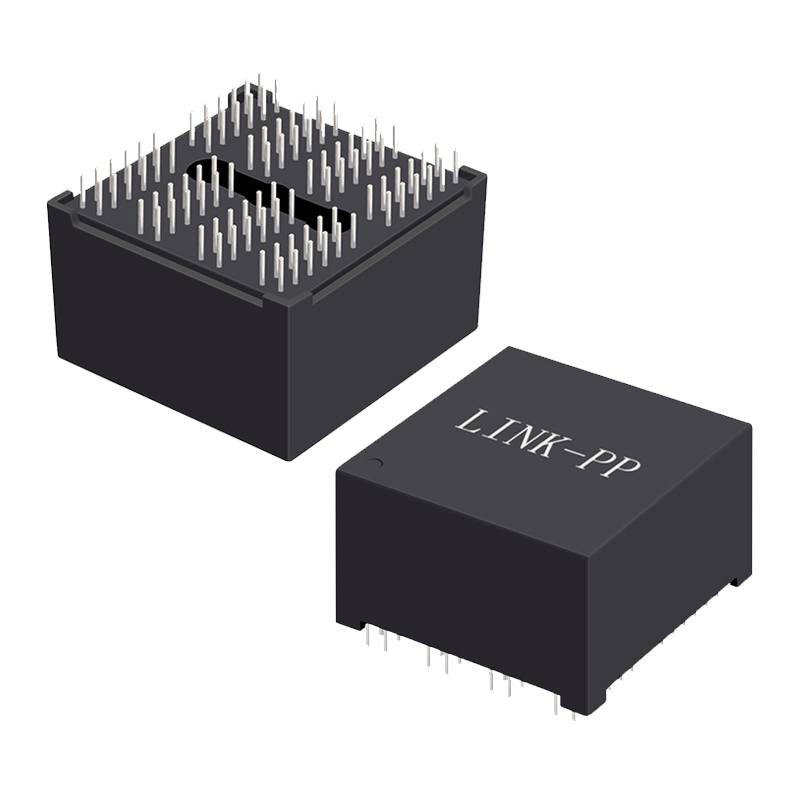

BuHXB5G602NLdesteklemek için tasarlanmış yüksek performanslı bir LAN transformatörüdür5G Base-T Ethernet uygulamaları.Dört kanallı mimari, yeni nesil ağ ekipmanları için güvenilir çoklu port bağlantısı sağlar.11:1 dönüş oranı, bu PoE manyetik mükemmel sinyal bütünlüğünü ve düşük yerleştirme kaybını sağlar.
Bir tasarımcıgenişletilmiş çalışma sıcaklık aralığı (-40°C'den +85°C'ye), HXB5G602NL endüstriyel ve telekom ortamlarında sağlam performans sağlar.Ethernet üzerinden 4 çiftlik güç (4PPoE) 90W'a kadar, hem veri hem de yüksek güç iletimini tek bir Ethernet bağlantısı yoluyla sağlar.
Transformör bir96 pinli delikli tasarım (THD)yüksek yoğunluklu PCB düzenlerinde güvenli montaj ve mekanik istikrar için.kurşunsuz (NPB uyumlu)ve tedarik edilditüp ambalajı.
Birleştirdiğimodüler tasarım, gelişmiş PoE desteği ve sağlam yapı, HXB5G602NL ideal olarak5G küçük hücreleri, yüksek güçli PoE anahtarları, IoT geçitleri ve kurumsal ağ sistemleri.
| Adı | PoE LAN Magnetics |
|---|---|
| Uygulama | 5G Base-T, 1/2.5G Base-T ile geriye dönük uyumludur |
| Montaj Tipi | Çukurdan |
| Pin Sayısı | 96 |
| Boyutlar (L x W x H) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| Çalışma sıcaklık aralığı | -40°C ila +85°C |
| Açık devre indüktansı (OCL) | 180 μH (Min) @ 100KHz, 0.1V 8mA DC Bias ile |
| Dönüş oranı | 1CT: 1CT ± 2% |
| Ekleme Kaybı | -1,0 dB (Max) @ 1 - 100 MHz -2,0 dB (Max) @ 100 - 250 MHz |
| Geri dönüş kaybı | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Karşılıklı ses (Liman-Liman) | -40 dB (Min) @ 1 - 100 MHz |
| Ortak mod reddetme oranı (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hipot (İzolasyon Voltajı) | 1500 vrms 60 saniye. |
| PoE Mevcut Kapasitesi | Çift başına 1000 mA 4 çiftli PoE (4PPoE) 90W'a kadar destekler |
| Lehimleme Süreci | 260°C / 5 saniyeye kadar çalışan dalga kaynak |
|
Sertifikalar |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Paketleme | Tüp (TU) |
