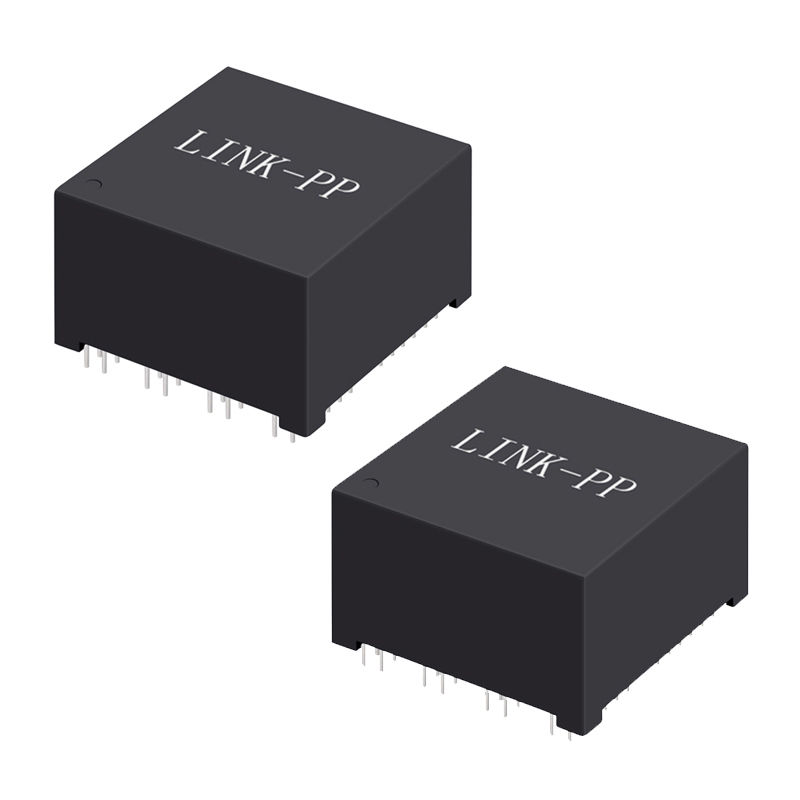

HXB6606NL 1000mA PoE++ 1G Manyetik Modüller THT Paketi 96 Pin

HXB6606NL PoE LAN manyetik Ana özellikler:

1. Yüksek yoğunluklu PoE LAN transformatörleri.
2. 10/100Base-Tx ve 1000Base-T (1G) Ethernet için IEEE 802.3 standartlarını karşılar.
3. 4 çiftlik PoE++ 90W güç destekler, çift başına 1000mA değerli akım.
4. THT (Through-Hole Teknolojisi), 96 pinli dört portlu paket.
5. Birincil ve ikincil bobinler arasındaki 1500Vrms minimum yalıtım, sinyal bütünlüğünü sağlar.
6. 280μH minimum indüktansa (100KHz/0.1V'de ölçülürken 15mAdc yanlısı)
7. En fazla 260°C sıcaklıkta 5 saniye boyunca el veya dalga ile lehimlenebilir.
8. Tamamen RoHS uyumlu.
9. Tüm önemli PHY'lerle uyumludur.
10. -40°C'den +85°C'ye kadar geniş bir çalışma sıcaklık aralığındaki endüstriyel uygulamalar için uygundur.
11. Endüstriyel ağlarda, elektroniklerde ve diğer sert ortam uygulamalarında kullanılmak üzere tasarlanmıştır.

1GBase-T PoE transformatörünün elektrik özellikleri @25°C:

HXB6606NL manyetik modülleri için veri sayfası:

Sıkça sorulan sorular:

1PoE LAN Transformer nedir?

APoE (Ethernet üzerinden güç) LAN TransformörüEthernet cihazlarına entegre edilmiş özel bir ağ bileşeni.Veri sinyalleri ve elektrik enerjisiTek bir Ethernet kablosu üzerinden, böylece kablolamayı basitleştirmek ve kurulum maliyetlerini azaltmak.

2PoE LAN Transformörünün ana işlevleri nelerdir?

Ana fonksiyonlar şunlardır:

• Veri iletimi:Ethernet veri sinyallerinin bütünlüğünü sağlar ve yüksek hızlı iletişimi destekler.
• Güç dağıtımı:Aynı Ethernet kablosu üzerinden cihazlara (IP kameraları, VoIP telefonları ve kablosuz erişim noktaları gibi) elektrik enerjisi sağlar.
• Elektrik yalıtımı:Ekipmanı dalgalanma ve toprak döngüsü akımlarından korumak için galvanik izolasyon sunar ve sistem güvenliğini arttırır.
• Sinyal bütünlüğü:Gürültü ve müdahaleyi azaltarak sinyal kalitesini artırır, istikrarlı ve güvenilir bir iletişim sağlar.

3PoE LAN Transformörü neden gerekli?

Geleneksel ağ kablolamasında, veri ve güç ayrı kablolar gerektirir.Veriler ve güç tek bir Ethernet kablosuyla iletilecek, kurulumunu büyük ölçüde basitleştirir, maliyetleri düşürür ve karmaşıklığı azaltır.

4PoE LAN Transformörleri hangi Ethernet standartlarını destekler?

PoE LAN transformatörleri tipik olarak aşağıdaki standartlara uyuyor:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Bu standartlar, Ethernet kabloları üzerinden güç seviyelerini ve dağıtım yöntemlerini tanımlar ve geniş bir yelpazede güçlendirilmiş cihazlarla uyumluluğu sağlar.

5PoE LAN Transformörlerinin yaygın uygulamaları nelerdir?

PoE LAN Transformörleri, Ethernet üzerinden hem veri hem de güç dağıtımını gerektiren uygulamalarda yaygın olarak kullanılır.

• IP kameraları:İzleme sistemlerinde kablolamaları basitleştirmek.
• VoIP Telefonları:Esnek Ofis Telefonu Geliştirmeyi Etkinleştir.
• Kablosuz Erişim Noktaları (AP):Ayrı güç kaynağı olmayan tavan veya duvara monte edilmiş tesisatlara izin verin.
• Akıllı Işıklandırma:Akıllı aydınlatma sistemlerine hem bağlantı hem de güç sağlayın.
• Satış Noktası (POS) Terminalleri:Perakende ortamlarında kablolama karmaşıklığını azaltmak.
• Erişim Kontrol Sistemleri:Kart okuyucularına ve kontrolörlere güç ve veri aktarın.
