Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: RoHS Compliant
Model numarası: SM42P01EL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 800 ADET
Fiyat: $0.06-$3.2
Ambalaj bilgileri: Bant ve Reel, 800 PC./REEL
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 3kk/ay
Parça numarası: |
SM42P01EL |
Tip: |
PoE Transformatörleri |
Veri oranı: |
5G Base-T |
Fesih tarzı: |
SMT |
Çalışma sıcaklığı (ticari sınıf): |
-40-+85 ° C |
İzolasyon voltajı: |
1500 VAC, 60 S |
İndüktans: |
230UH |
Kanal sayısı: |
dörtlü |
Parça numarası: |
SM42P01EL |
Tip: |
PoE Transformatörleri |
Veri oranı: |
5G Base-T |
Fesih tarzı: |
SMT |
Çalışma sıcaklığı (ticari sınıf): |
-40-+85 ° C |
İzolasyon voltajı: |
1500 VAC, 60 S |
İndüktans: |
230UH |
Kanal sayısı: |
dörtlü |

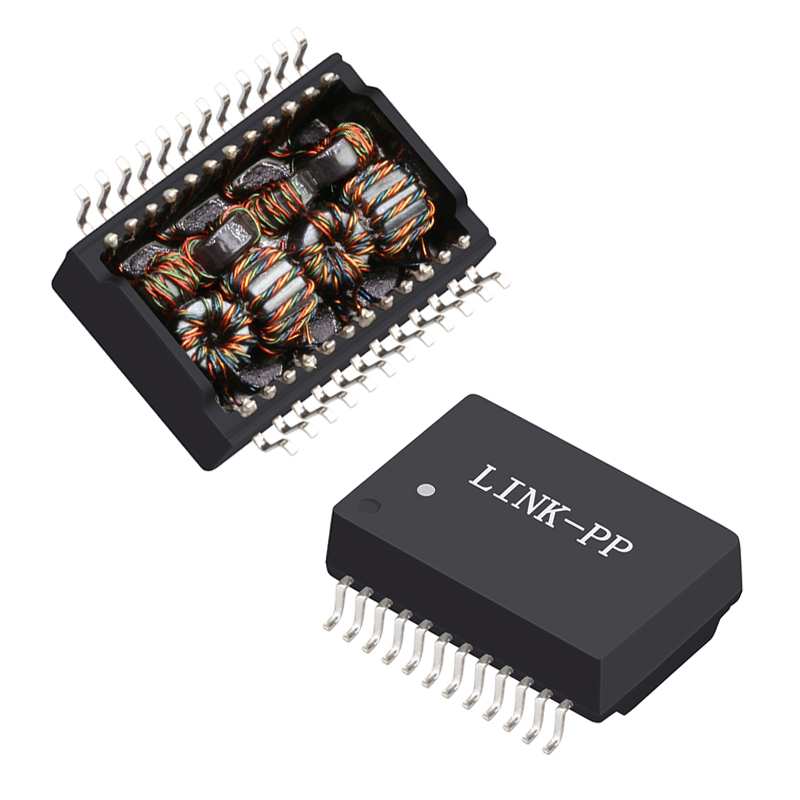

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
