Ürün Detayları
Place of Origin: Guangdong,China
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LPJE8802-3C-M7NLR
belge: LPJE8802-3C-M7NLR.pdf
Ödeme ve Gönderim Koşulları
Minimum Order Quantity: 400/2000/10K/25K
Fiyat: $0.49
Packaging Details: T&R
Teslim süresi: Bugün stok gemisinde
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Parça numarası: |
LPJE8802-3C-M7NLR |
Kategori: |
RJ45 Modüler Konnektör (SMD Tipi) |
Uyumlu markalar: |
Te |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Performans kategorisi: |
Kedi 5 |
Pozisyon/kişi sayısı: |
8p8c |
Montaj türü: |
SMT |
Led seçeneği: |
Olmadan |
EMl Sekmeler: |
İle |
Metal Kalkan: |
Korumalı |
Oryantasyon: |
Sağ Açı (Yan Giriş) |
Parça numarası: |
LPJE8802-3C-M7NLR |
Kategori: |
RJ45 Modüler Konnektör (SMD Tipi) |
Uyumlu markalar: |
Te |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Performans kategorisi: |
Kedi 5 |
Pozisyon/kişi sayısı: |
8p8c |
Montaj türü: |
SMT |
Led seçeneği: |
Olmadan |
EMl Sekmeler: |
İle |
Metal Kalkan: |
Korumalı |
Oryantasyon: |
Sağ Açı (Yan Giriş) |

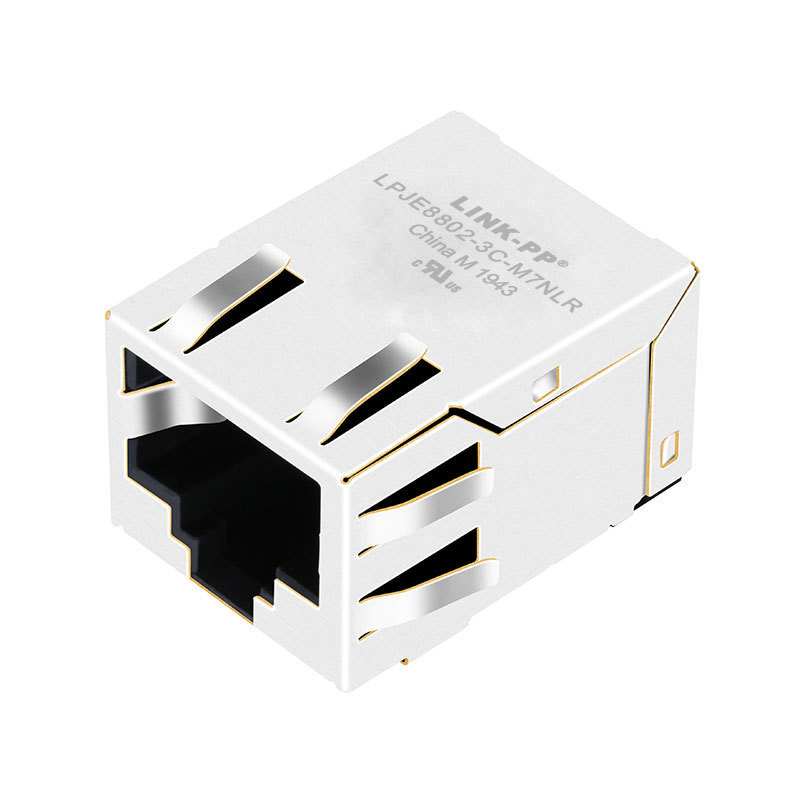

LPJE8802-3C-M7NLR yüksek hızlı Ethernet ve iletişim cihazları için tasarlanmış, kompakt, korumalı bir RJ45 8P8C SMD modüler jakdır.
Üstün sinyal bütünlüğü, kararlı temas performansı ve UL güvenlik standartlarına uygunluk sunar.
Kilitleme tasarımı ve SMD yeniden akış uyumluluğu ile, kompakt ağ ekipmanlarında otomatik PCB montajı için idealdir.
| Parametre | Özellik |
|---|---|
| Gerilim Değeri | 125V AC |
| Akım Değeri | 1.5A |
| Temas Direnci | ≤ 20 mΩ |
| İzolasyon Direnci | ≥ 500 MΩ @ 500V DC |
| Dielektrik Dayanımı | 1000V AC (50/60Hz, 1 dakika) |
| Parametre | Özellik |
|---|---|
| Gövde Malzemesi | PA9T, Siyah, UL 94V-0 Alev Geciktirici |
| Temas Malzemesi | Fosfor Bronz |
| Temas Kaplaması | Altın ≥ 6 µin (temas alanında) |
| Kalkan Malzemesi | Pirinç, Nikel Alaşımlı Kaplama |
| Eşleşme Döngüleri | ≥ 750 Döngü |
| Parametre | Özellik |
|---|---|
| Çalışma Sıcaklığı | -20°C ila +75°C |
| Saklama Sıcaklığı | -40°C ila +85°C |
| Lehimleme Yöntemi | IR Yeniden Akış Uyumlu |
| UL Sertifikası | Dosya No. E484635 |
| Aşama | Sıcaklık | Süre |
|---|---|---|
| Ön Isıtma (TA–TB) | 150–200°C | 60–180s |
| Tutma (TL) | 217°C | 60–150s |
| Tepe (TP) | 255°C (+0/-5°C) | ≤ 5s |
| Isınma Hızı | ≤ 3°C/s | |
| Soğuma Hızı | ≤ 6°C/s | |
| Toplam Yeniden Akış Süresi (25°C → fırından çıkış) | ≤ 6 dakika |
LINK-PP 20 yıldan fazla deneyime sahip, Ethernet manyetik konnektörleri, RJ45 modüler jakları ve entegre manyetikler konusunda güvenilir bir küresel üreticidir.
Uluslararası standartları karşılayan ve Pulse, Wurth Elektronik, Halo ve Tyco gibi önde gelen markalarla uyumlu, yüksek kaliteli, uygun maliyetli bağlantı çözümleri sunuyoruz.
Tüm LINK-PP ürünleri sıkı kalite kontrol sistemleri (ISO 9001 ve ISO 14001 sertifikalı) altında üretilmekte ve UL, RoHS ve REACH yönetmeliklerine tam olarak uymaktadır.
LINK-PP'yi seçerek şunlara erişim kazanırsınız:
Kapsamlı Destek: Profesyonel mühendislik ekibi ve küresel lojistik
LINK-PP, ağ ekipmanınızın kararlı sinyal iletimi, daha düşük EMI ve daha yüksek dayanıklılık elde etmesine yardımcı olarak, zorlu endüstriyel ve iletişim ortamlarında optimum performans sağlar.
