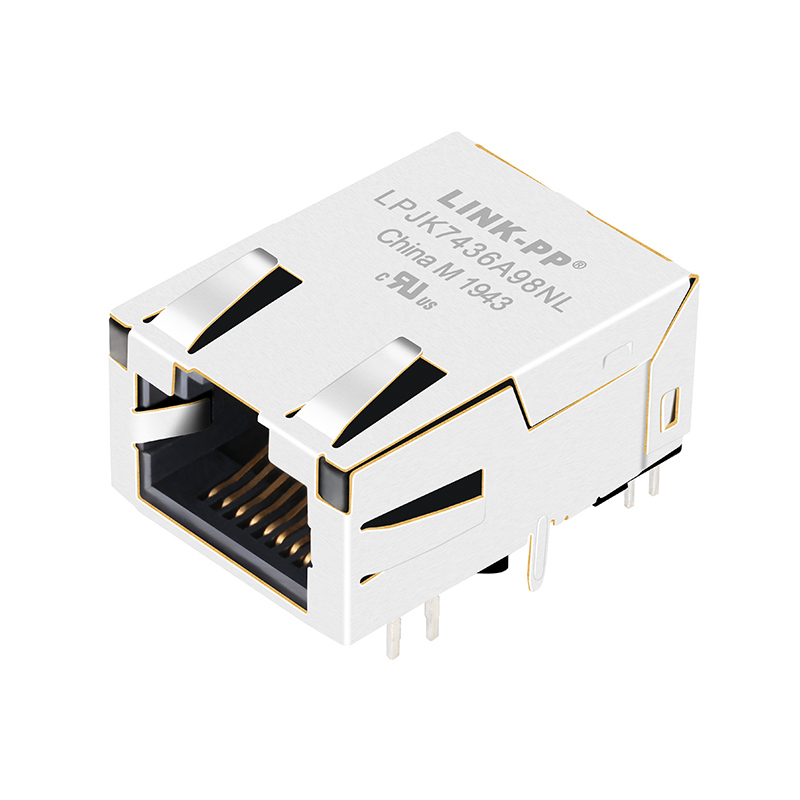

LPJK7436A98NL 1000Base-T manyetik ile düşük profilli RJ45 konektörü

Temel özellikleri:

• 10 / 100 / 1000Base-T Ethernet (Gigabit) hızlarını destekleyen tek portlu 1 × 1 RJ45 jack.
• Düşük profilli form faktörü: paket yüksekliği yaklaşık 11.30 mm.
• Çukur içi (THT) montaj yan giriş (Tab Up) kilit konumu.
• Dahili LED göstergeler: Turuncu & Yeşil / Sarı seçenek.
• Entegre manyetik: TX/RX kanal setleri için 1CT:1CT dönüş oranı (birincil: ikincil).
• EMI düğmeleri olan kalkanlı konektör.
• Uyum: IEEE 802.3 (Ethernet) standardı, RoHS, REACH, UL sertifikaları.
• Çalışma sıcaklık aralığı: birçok liste için ′′40 °C ila +85 °C (not: varyantınız için veri sayfası ile onaylayın)

Özellikler:

Uygulamalar:

1. Akıllı kameralar, gömülü modüller, kompakt yönlendiriciler ve tüketici / endüstriyel ağ cihazları gibi alan kısıtlı ağ ekipmanları.
2. Düşük profilli PCB düzenlerinde tam Gigabit Ethernet bağlantısı gerektiren cihazlar.
3. Entegre mıknatısların kart tasarımını ve EMI/EMC performansını basitleştirdiği ağ ürünleri.

Entegre manyetik ile RJ45 konektör ayrıntıları:

Tasarım ve Layout Düşünceleri:

• Üreticinin çizimine göre tavsiye edilen PCB ayak izi ve tutma direği düzenini kullanın (veri sayfasına bakın).
• Yan giriş yöneliminin (Tab Up) tahta tasarımınıza ve mekanik kısıtlamalarınıza uygun olduğundan emin olun.
• LED'lerin yöneliminin ve renklerinin sistem tasarımınızla ve görsel göstergelerle uyumlu olduğundan emin olun.
• Termal tasarım için: ¥40 °C'den +85 °C'ye kadar nominal olsa da, bitişik bileşenlerin ve kart düzeninin bağlantı cihazının termal sınırlarını geçmediğinden emin olun.
• EMI/EMC koruma stratejisini gözden geçirin: En iyi performansı sağlamak için konektörlerin EMI sekmeleri zemine uygun şekilde bağlanmalıdır.
• Entegre mıknatıs nedeniyle, RJ45 bölgesinin çevresindeki kart yığımını ve sinyal bütünlüğünü dikkatlice düşünün (özellikle yüksek hızlı veya PoE dahilse).
