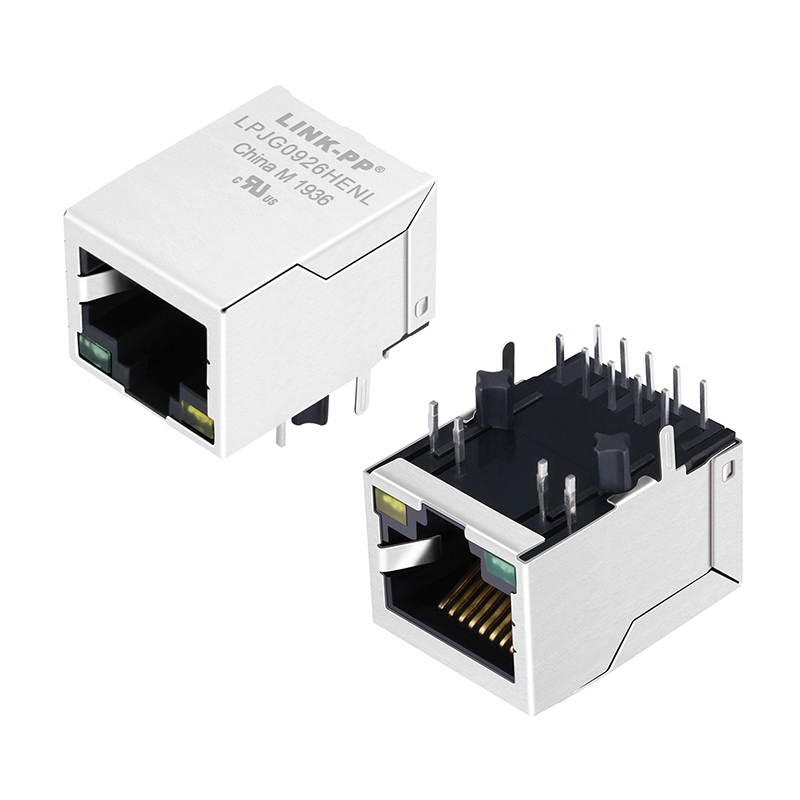

LPJG0926HENL 100/1000 Base-T RJ45 MagJack PoE+ Desteği ile

LPJG0926HENL RJ45 Konnektörünün Temel Özellikleri:

1. Dahili manyetiklere sahip tek portlu RJ45 konnektör, 100/1000Base-T Ethernet (Gigabit) ve PoE+ özelliği için tasarlanmıştır.

2. 1x1 port konfigürasyonu, through-hole montaj.

3. Aşağı doğru sekme yönü (sekme aşağı) ve dahili yeşil/sarı LED'ler.

4. IEEE 802.3at (PoE+) standardına uygundur; SOHO ADSL modemleri, Anakart Üzeri LAN (LOM), hub'lar, anahtarlar gibi LAN uygulamaları için tasarlanmıştır.

5. Malzemeler Performansı:

• Gövde malzemesi: %30 cam elyaf katkılı termoplastik PBT, UL94V-0 dereceli.
• Kontak: fosfor bronz; pinler: pirinç;
• Kalkan: SUS 304.
• Eşleşme alanında kontak kaplaması: minimum 6 µinç altın.

6. Yüksek izolasyonlu manyetikler: Çevirme oranı 1CT : 1CT (birincil - ikincil) her çift için.

7. Temel elektriksel performans:

• Açık devre endüktansı: ≥ 350 µH (100 kHz/0.1 V, 8 mA sapma); ≥ 120 µH (100 kHz/0.1 V, 18 mA sapma).
• Girişim kaybı: maksimum –1.0 dB (1-100 MHz); –1.2 dB (100-125 MHz).
• Geri dönüş kaybı: minimum –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Çapraz konuşma: –30 dB minimum (1-100 MHz).
• Ortak mod reddi: –30 dB minimum (1-100 MHz).
• RJ-45 pinlerinde DC/voltaj derecesi: 57 VDC'de 720 mA'ya kadar (sürekli).
• Hi-pot testi: minimum 1500 Vrms.

8. Çalışma sıcaklığı: 0 °C ila 70 °C.

9. Paket boyutları (yaklaşık): Uzunluk ~21.25 mm, Genişlik ~15.93 mm, Yükseklik ~13.30 mm.

10. Sertifikalar / Uyumluluk: RoHS, REACH, UL dosya numarası E484635.

Mekanik ve Montaj Özellikleri:

• Yönelim: 90° (dik açı) through-hole montaj.
• Sabitleme pimleri: sağlam kart montajı için T-pim tipi.
• Kalkan topraklaması: kalkan tepsisi (SUS 304) aracılığıyla kart topraklama düzlemine bağlanır.
• Dalga lehim ucu sıcaklığı: 5 saniye boyunca 250 °C.
• Önerilen PCB düzeni veri sayfasında verilmiştir.

LPJG0926HENL RJ45 Veri Sayfası:

LPJG0926HENL.pdf

Tasarım Hususları ve Notları:

1. Veri sayfasındaki önerilen ayak izini ve kalkan topraklamasını izleyen kart düzenini sağlayın.
2. Yüksek güç senaryoları (örneğin, PoE+ cihazları) için PoE tasarımınız yüksek akım gerektiriyorsa akım derecesine (720 mA @ 57 V) dikkat edin.
3. Çalışma sıcaklığı 0 °C–70 °C ile sınırlıdır; tasarımınız daha sıcak çalışıyorsa (endüstriyel/genişletilmiş sıcaklık) uygunluğu kontrol edin veya düşürün.
4. EMI uyumluluğu ve sinyal bütünlüğü tasarlarken, belirtilen manyetikleri kullanın ve veri başına giriş/geri dönüş kaybı, çapraz konuşma için test yapın.
5. LED ayak izini ve sekme yönünü (yeşil/sarı LED seçeneği) kart düzeninize uyacak şekilde doğrulayın.

LPJG0926HENL Neden Seçilmeli?

• Gigabit Ethernet hızlarını PoE+ desteğiyle birleştirerek ayrı güç kablolama ihtiyacını azaltır.
• Entegre manyetikler kart alanından tasarruf sağlar ve tasarımı basitleştirir.
• Endüstri standartlarına (IEEE 802.3at, UL, RoHS) uyumluluk, güvenilir çalışma ve tasarım özgürlüğü sağlar.
• Sağlam malzeme seçimi ve kalkanlama, zorlu ortamlarda EMI/EMC performansı için destek sağlar.
• Endüstriyel sınıf ortamlar ve ana akım ağ cihazları için uygundur.
