Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJD0713DNL
belge: LPJD0713DNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: 1 tepside 54 adet, 1 kartonda 22 tepsi, yani 37*30*30 cm, her kartondan 10KGS (1080 adet)
Teslim süresi: 1 gün, bugün gemi
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 3000000/Ay
Seri: |
Dikey RJ45 konektörü |
Parça Numarası: |
LPJD0713DNL |
Ethernet: |
10/100/1000BASE-T |
NEDEN OLMUŞ: |
ledsiz |
Çalışma Sıcaklığı: |
0 ° C ila +70 ° C |
Oryantasyon: |
Üst giriş |
Yükseklik: |
16,6 mm |
Uzunluk: |
21,59 mm |
Genişlik: |
16.00mm |
Dosyalar: |
Veri sayfası, PCB alanı ve 3D STEP mevcut |
Seri: |
Dikey RJ45 konektörü |
Parça Numarası: |
LPJD0713DNL |
Ethernet: |
10/100/1000BASE-T |
NEDEN OLMUŞ: |
ledsiz |
Çalışma Sıcaklığı: |
0 ° C ila +70 ° C |
Oryantasyon: |
Üst giriş |
Yükseklik: |
16,6 mm |
Uzunluk: |
21,59 mm |
Genişlik: |
16.00mm |
Dosyalar: |
Veri sayfası, PCB alanı ve 3D STEP mevcut |

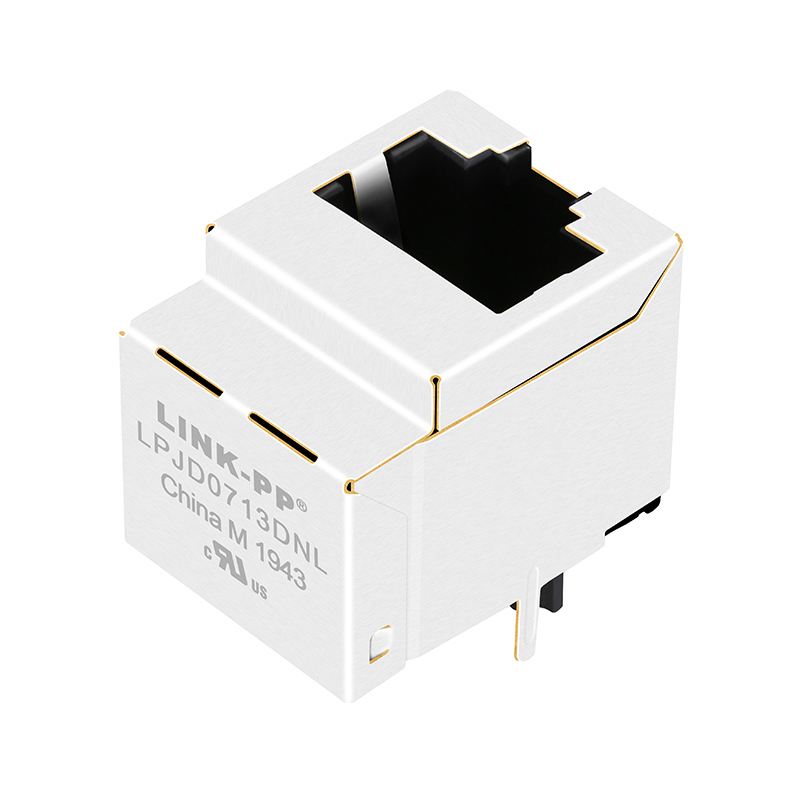

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
