Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJD0717DNL
belge: LPJD0717DNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: $0.09-$1.85
Ambalaj bilgileri: 50 adet/tepsi, 1200 adet/karton
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 6000K-Pcs/Ay
Parça Numarası: |
LPJD0717DNL |
hız: |
10/100/1000BASE-T |
Montaj: |
Dikey, THT |
Bağlantı noktası yapılandırması: |
1x1 bağlantı noktası |
Manyetikler: |
Entegre, |
Dönüş oranı: |
1CT: 1CT |
Parça Numarası: |
LPJD0717DNL |
hız: |
10/100/1000BASE-T |
Montaj: |
Dikey, THT |
Bağlantı noktası yapılandırması: |
1x1 bağlantı noktası |
Manyetikler: |
Entegre, |
Dönüş oranı: |
1CT: 1CT |

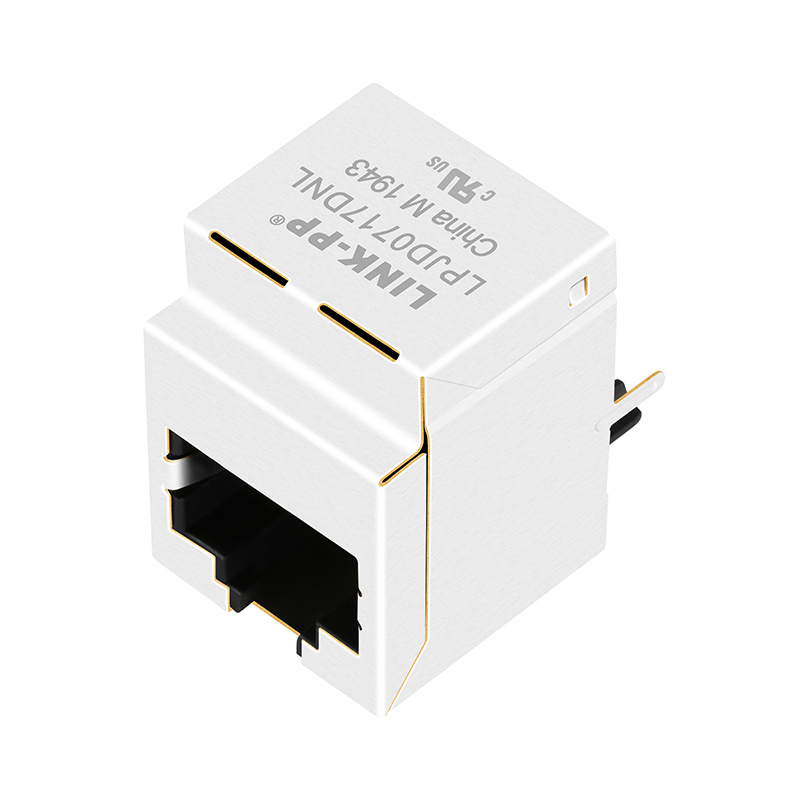

BuLPJD0717DNLDikey, delikli montaj (THT) için tasarlanmış tek portlu, 1000 Base-T (Gigabit Ethernet) RJ45 manyetik konektördür.LINK-PP tarafından üretiliyor ve PoE (Ethernet üzerinden güç) olmayan bir bileşendir, entegre bir manyetik modülü olan ancak LED göstergelersiz.
| Parametreler | Spesifikasyon |
|
Bölüm Numarası |
LPJD0717DNL |
| Bağlantı tipi | DikeyJack (RJ45, Ethernet) |
| Pozisyon/Bağlantı sayısı | 10P8C |
| Kapatma yönelimi | Yukarı. |
| PCB montaj açısı | THT Lehim |
| Kalkan EMI Sekmeleri | - Hayır. |
| Paketin Yüksekliği | 16.60mm /0.654Inç |
| Paketin Uzunluğu | 21.59mm /0.850Inç |
| Paket Genişliği | 16.00mm /0.630Inç |
| Konut malzemeleri | Termoplastik PBT+30%G.F UL94V-0 |
| İletişim malzemesi | Fosfor Bronz C5210R-EH, Kalınlığı=0.35mm |
| Çubuk malzemesi | Bakır C2680R-H, Kalınlığı=0.35mm |
| Kalkan malzemesi | Bakır alaşımı Bakır H65Y, Kalınlığı = 0,2 mm |
| Kontakte Yapıştırma | Altın 6 mikro inç min. temas bölgesinde. |
| Dalga kaynak ucu sıcaklığı | 250°C, 5 saniye. |
| UL Sertifikası | Dosya numarası E484635 |
| Spesifikasyon | Değer | Durum |
| Dönüş oranı (±2%) | 1CT:1CT | Birincil: İkincil (Önce: Sec) |
| İndüktansa OCL (Min) | 350μH | @100kHz, 0.1V, 8mA DC Bias |
| Ekleme Kaybı (Max) | -1.0dB | 0.5 ~ 100MHz |
| Geri dönüş kaybı (Min) | -18 dB. | 0.5 ~ 40MHz |
| Geri dönüş kaybı (Min) | -14 dB. | 60MHz |
| Geri dönüş kaybı (Min) | -12 dB | 80MHz |
| Geri dönüş kaybı (Min) | -10 dB | 100MHz |
| Karşılıklı ses (Min) | -35 dB | 0.5 ~ 40MHz |
| Karşılıklı ses (Min) | -30 dB | 40.1 ~ 100MHz |
| Ortak mod reddetme oranı (CMRR) (Min) | -30 dB | 0.5 ~ 100MHz |
| Hipot testi (Min) | 1500Vrms | |
| Çalışma sıcaklık aralığı | 0°C - 70°C |
| Parametreler | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Bağlantı tipi | RJ45 Manyetik Jack |
| Liman Sayısı | 1 liman |
| LED | LED yok |
| Yönlendirme | En iyi giriş |
| Kalkan | - Evet. |
| Çalışma sıcaklığı | 0°C'den +70°C'ye /-40°C ila +85°C |
| Depolama sıcaklığı | -40°C ila +85°C |
| Nemlilik | % 95 RH |
