Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LPJD0718DNL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10k/25k
Fiyat: $0.5-$1.1
Ambalaj bilgileri: T&R
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 5kk/ay
Parça Numarası: |
LPJD0718DNL |
Kategori: |
RJ45 Dikey Bağlantı |
Uygulama: |
PoE Olmayan Gigabit Ethernet |
Hipot: |
1500 VRMS |
Montaj tipi: |
Dikey (THT) |
çalışma sıcaklığı aralığı: |
0°C ~ 70°C |
Pozisyonlar / kişiler: |
10P8C |
Mandal yönü: |
Yukarı |
Kalkan EMI Sekmeleri: |
Olmadan |
Konut malzemesi: |
Termoplastik PBT + %30 Cam Elyaf |
Temas malzemesi: |
Fosfor bronz |
UL94V-0: |
Evet |
Pim malzemesi: |
Pirinç C2680R-H, 0,35 mm |
Kalkan Malzemesi: |
Bakır Alaşımlı Pirinç |
Kontak Kaplama: |
Altın 6 µinç Min |
Dalga Lehim Sıcaklığı.: |
250°C ±5°C 5 Saniye için |
Parça Numarası: |
LPJD0718DNL |
Kategori: |
RJ45 Dikey Bağlantı |
Uygulama: |
PoE Olmayan Gigabit Ethernet |
Hipot: |
1500 VRMS |
Montaj tipi: |
Dikey (THT) |
çalışma sıcaklığı aralığı: |
0°C ~ 70°C |
Pozisyonlar / kişiler: |
10P8C |
Mandal yönü: |
Yukarı |
Kalkan EMI Sekmeleri: |
Olmadan |
Konut malzemesi: |
Termoplastik PBT + %30 Cam Elyaf |
Temas malzemesi: |
Fosfor bronz |
UL94V-0: |
Evet |
Pim malzemesi: |
Pirinç C2680R-H, 0,35 mm |
Kalkan Malzemesi: |
Bakır Alaşımlı Pirinç |
Kontak Kaplama: |
Altın 6 µinç Min |
Dalga Lehim Sıcaklığı.: |
250°C ±5°C 5 Saniye için |

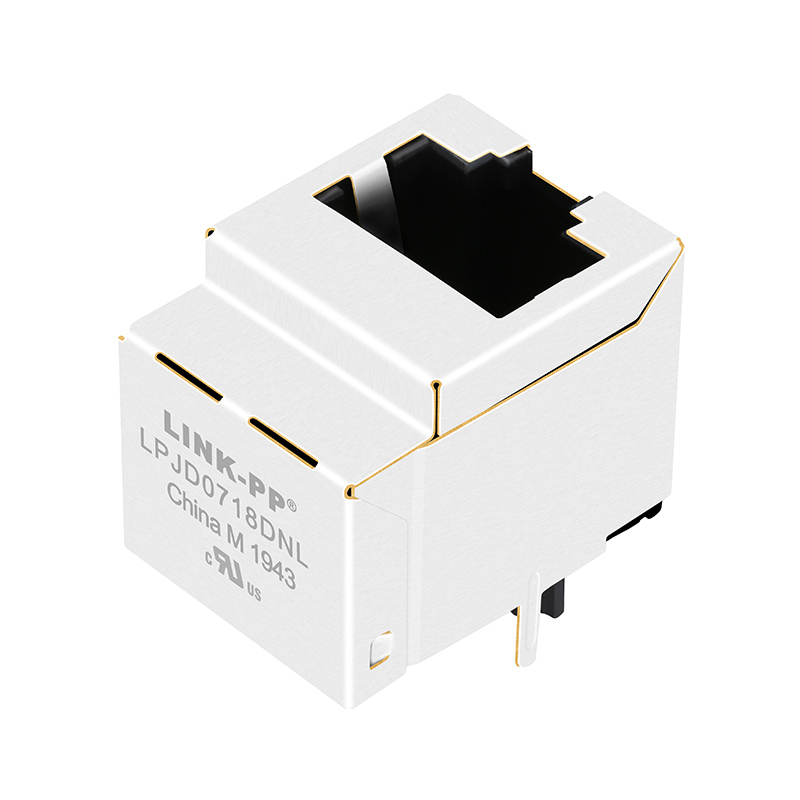

LPJD0718DNL Dikey RJ45 Gigabit MagJackLPJD0718DNL tek portlu 10/100/1000 Base-T (Gigabit Ethernet) RJ45 manyetik konektör, dikey PCB montajı için tasarlanmıştır. Jak yuvası içine yüksek performanslı bir transformatör modülü entegre eder ve PoE olmayan uygulamaları destekler.
Bu model LED göstergeleri içermez, bu da harici durum göstergesinin gerekli olmadığı kompakt veya özelleştirilmiş Ethernet tasarımları için idealdir.
LPJD0718DNL, Ethernet iletim ortamlarında mükemmel sinyal bütünlüğü, EMI bastırma ve uzun vadeli güvenilirlik sağlayarak yüksek hızlı veri uygulamalarında kararlı bağlantı sağlar.
| Özellik | Değer | Koşul |
|---|---|---|
| Çevirme Oranı (±2%) | 1CT:1CT | Birincil: İkincil (TX/RX) |
| OCL Endüktansı (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Girişim Kaybı (Maks) | –1.0 dB | 1 – 100 MHz |
| Geri Dönüş Kaybı (Min) | –18 dB | 1 – 40 MHz |
| Geri Dönüş Kaybı (Min) | –14 dB | 60 MHz |
| Geri Dönüş Kaybı (Min) | –12 dB | 80 MHz |
| Geri Dönüş Kaybı (Min) | –10 dB | 100 MHz |
| Çapraz Konuşma (Min) | –30 dB | 1 – 100 MHz |
| CMRR (Min) | –30 dB | 1 – 100 MHz |
| HiPot Testi | 1500 Vrms | — |
| Çalışma Sıcaklığı Aralığı | 0°C ~ 70°C | — |
| Boyut | İnç | Milimetre (mm) |
|---|---|---|
| Yükseklik | 0.654" | 16.60 mm |
| Uzunluk | 0.850" | 21.59 mm |
| Genişlik | 0.630" | 16.00 mm |
LPJD0718DNL Dikey RJ45 Gigabit MagJack, PoE gerektirmeyen yüksek hızlı Ethernet performansı gerektiren ağ ve gömülü iletişim ekipmanlarında yaygın olarak kullanılır.Uygulama Örnekleri:
SOHO ağ cihazları (ADSL Modemler, Anakart Üzeri LAN, Hub'lar ve Anahtarlar)
