Ürün Detayları
Place of Origin: China
Marka adı: LINK-PP
Sertifika: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
belge: LPJ4014CNL.pdf
Ödeme ve Gönderim Koşulları
Minimum Order Quantity: 10
Fiyat: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Cinsiyet: |
Kadın Büyücüsü |
Seri: |
LINK-PP RJ45 bağlantıları |
Uyumlu markalar: |
Würth |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri oranı: |
100Base-T |
Poe: |
Olmayan |
Led seçeneği: |
Olmadan |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |
Cinsiyet: |
Kadın Büyücüsü |
Seri: |
LINK-PP RJ45 bağlantıları |
Uyumlu markalar: |
Würth |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri oranı: |
100Base-T |
Poe: |
Olmayan |
Led seçeneği: |
Olmadan |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
çalışma sıcaklığı aralığı: |
-40 ° C ila +85 ° C |

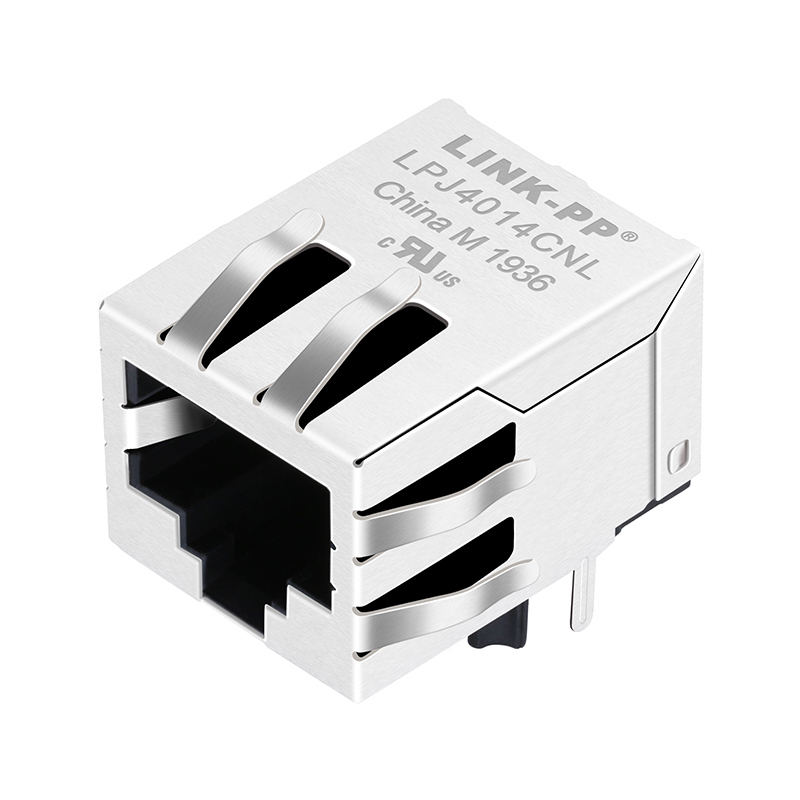

LPJ4014CNLbirentegre manyetiklere sahip tek bağlantı noktalı RJ45 konnektörtarafından tasarlanmış ve üretilmiştir.BAĞLANTI-PPgüvenilir için10/100 Base-T Ethernetbağlantı.
Bu kompakt Magjack modülü,manyetik transformatör ve RJ45 arayüzüPCB alanını azaltarak, EMI performansını geliştirerek ve ağ oluşturma ve endüstriyel uygulamalar için devre tasarımını basitleştirerek tek bileşene dönüştürür.
Buluşmak için tasarlandıIEEE 802.3 standartlarıLPJ4014CNL destekler10/100 Mbps veri iletimive elektriksel olarak gürültülü ortamlarda bile mükemmel sinyal bütünlüğü sunar.
bir ilegeniş çalışma sıcaklığı aralığı (-40 °C ila +85°C)Vekorumalı konutiçin idealdirIoT cihazları, endüstriyel kontrolörler ve gömülü sistemleristikrarlı Ethernet performansı gerektirir.
| Parametre | Şartname |
|---|---|
| Parça Numarası | LPJ4014CNL |
| Tip | Entegre RJ45 Konektörü (Magjack) |
| Bağlantı Noktası Yapılandırması | 1×1 |
| Hız | 10/100 Taban-T |
| Montaj Tipi | Delikten |
| Oryantasyon | Sekme Aşağı |
| Kalkan | Metal Korumalı |
| NEDEN OLMUŞ | LED yok |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Kontak Kaplama | Altın Flaş (6 µinç / 15 µinç / 30 µinç seçenekleri) |
| İzolatör Malzemesi | UL 94V-0 Termoplastik |
| Uyumluluk | IEEE 802.3, UL, RoHS, REACH |
S1: LPJ4014CNL'yi endüstriyel ve IoT uygulamaları için uygun kılan nedir?
C: LPJ4014CNL aşağıdaki özelliklerle tasarlanmıştır:entegre manyetikler ve gelişmiş EMI korumasıZorlu elektriksel ortamlarda üstün gürültü bastırma ve sinyal bütünlüğü sunar. Onungeniş sıcaklık aralığı (-40 °C ila +85°C)Vedelikli montaj tasarımıuzun süreli çalışma için güvenilir mekanik performans sağlarendüstriyel Ethernet, otomasyon ve IoT ağ geçitleri.
S2: Entegre RJ45 Magjack'in standart RJ45 konektöründen farkı nedir?
C: Standart RJ45 konnektörlerinin aksine LPJ4014CNL,manyetik transformatörler (manyetik)konnektör muhafazasının içinde. Bu entegrasyon şunları sağlar:PHY ve ağ hatları arasındaki izolasyon, harici bileşen sayısını en aza indirir, iyileştirirEMC/EMI performansıve PCB tasarımını basitleştirir. Sonuç birdaha küçük ayak izi, daha düşük sistem maliyeti ve artan tasarım güvenilirliği.
S3: LPJ4014CNL başlıca Ethernet PHY yonga setleriyle uyumlu mu?
C: Evet. LPJ4014CNL tamamenIEEE 802.3 uyumluve önde gelen PHY yonga setleriyle test edilmiştirBroadcom, Intel, Microchip, Realtek, Marvell ve Texas Instruments. Bu, çoğu 10/100 Base-T Ethernet uygulamasında tak ve çalıştır uyumluluğunu sağlar.
S4: LPJ4014CNL'nin çalışması için ek harici bileşenler gerekiyor mu?
C: İlave manyetiklere gerek yoktur. Entegre tasarım zaten gerekli özellikleri içermektedirizolasyon transformatörleri ve ortak mod bobinleriRJ45 bağlantı noktası ile Ethernet PHY arayüzü arasında doğrudan bağlantıya olanak tanır. PHY veri sayfası tavsiyelerine göre sinyal koşullandırma için yalnızca minimum düzeyde destekleyici pasif bileşenler (örn. dirençler ve kapasitörler) gereklidir.
S5: LPJ4014CNL hangi uyumluluk sertifikalarını karşılıyor?
A: LPJ4014CNL buluşuyorUL tanıma,RoHS, VeULAŞMAKçevre direktiflerine uygundur veIEEE 802.3 Ethernet özellikleri. LINK-PP üretim tesisleriISO 9001 / ISO 14001 sertifikalıTutarlı ürün kalitesi ve çevresel sorumluluğun sağlanması.
S6: LINK-PP özelleştirilmiş RJ45 Magjack çözümleri sağlayabilir mi?
C: Evet. LINK-PP teklifleriOEM ve ODM özelleştirmesideğişiklikler de dahil olmak üzerepin konfigürasyonu, LED rengi, manyetik tasarım ve koruyucu yapıbelirli elektrik veya mekanik gereksinimleri karşılamak için. Yüksek hacimli endüstriyel, telekom ve gömülü ağ uygulamaları için özel çözümler mevcuttur.
