Ürün Detayları
Menşe yeri: Guangdong, Huizhou
Marka adı: LINK-PP
Sertifika: REACH, RoHS, FCC
Model numarası: LPJD4011DNL4
belge: LPJD4011DNL4.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: $0.09-$0.6
Ambalaj bilgileri: Tepsi, Bant ve Makara
Teslim süresi: 1-3 gün
Ödeme koşulları: T/T, L/C, CAD / D/P, OA
Yetenek temini: 3000 Stokta Var
Seri: |
Dikey RJ45 Manyetik Jak |
Rohs Uyumlu: |
Evet |
Veri oranı: |
10/100 Mbps |
Port sayısı: |
1x1 (tek bağlantı noktası) |
Montaj: |
Tht |
Lehim: |
IR Yeniden Akışı |
Oryantasyon: |
Üst giriş |
Parça No.: |
LPJD4011DNL4 |
Seri: |
Dikey RJ45 Manyetik Jak |
Rohs Uyumlu: |
Evet |
Veri oranı: |
10/100 Mbps |
Port sayısı: |
1x1 (tek bağlantı noktası) |
Montaj: |
Tht |
Lehim: |
IR Yeniden Akışı |
Oryantasyon: |
Üst giriş |
Parça No.: |
LPJD4011DNL4 |

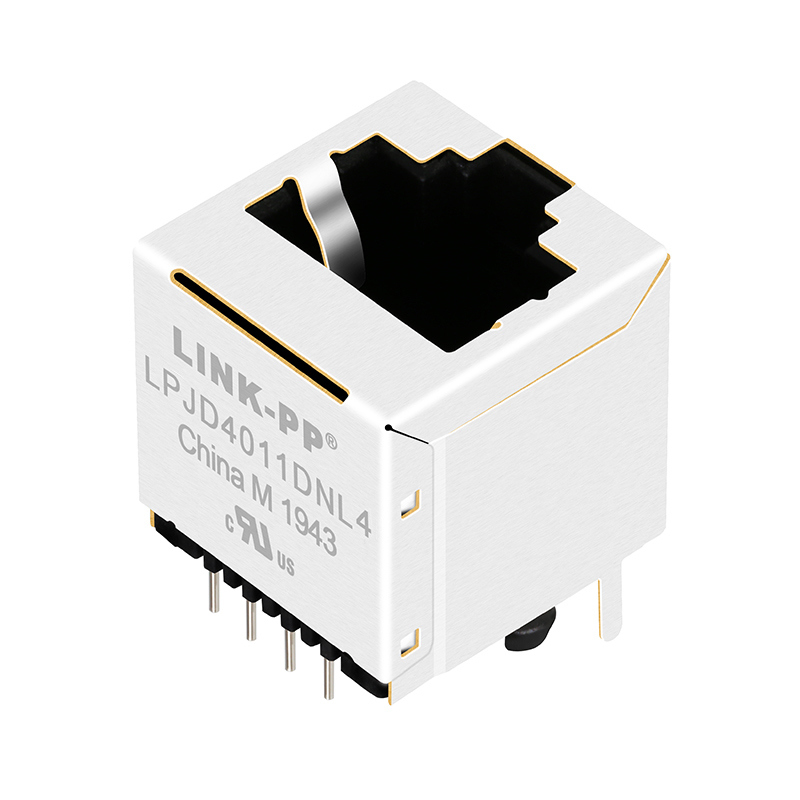

LPJD4011DNL4, temelde 10/100 manyetik bileşenleri olan Through-Hole Reflow (THR) konektörü olarak konumlandırılan LINK-PP INT'L TECHNOLOGY CO., LIMITED tarafından geliştirilen dikey bir RJ45 konektörüdür.Ethernet senaryolarına uyarlanmıştır, 10/100 Base-T iletim hızını destekler ve 1x1 port tasarımı benimser. Bağlantı yapılandırması 8P8C'dir (RJ45 Ethernet arayüz standardına uygun),ve PoE (Ethernet üzerinden güç) olmayan bir tür.Port, 4 yerleşik manyetik çekirdeğe sahiptir ve PCB montaj açısı, geleneksel yerel alan ağı (LAN) cihazlarının arayüz gereksinimlerini karşılayabilen bir üst giriş türüdür.
| Parametreler | Spesifikasyon | Test Durumu / Notlar |
|---|---|---|
| Dönüş oranı | 1CT:1CT ±5% | Test @ 25°C |
| Açık devre indüktansı (OCL) | Min. 350uH | @ 25°C, 100KHz frekansı, 0.1V voltaj, 8mA DC Bias |
| Ekleme Kaybı | En fazla -1,2 dB. | Frekans aralığı: 1-100MHz; @ 25°C test edildi |
| Geri dönüş kaybı | - Min. -16 dB (1-30MHz) |
Test @ 25°C; Orijinal belge başına 1-30MHz ve 80-100MHz için çift spesifikasyon tekrarı |
| Çapraz Konuşma | Min. -30 dB | Frekans aralığı: 1-100MHz; @ 25°C test edildi |
| Ortak mod reddetme oranı (CMRR) | Min. -30 dB | Frekans aralığı: 1-100MHz; @ 25°C test edildi |
| İzolasyon (PHY SİZDEN SİZDEN) | 1500Vrms | Fiziksel katman tarafı ve hat tarafı arasındaki yalıtım; @ 25°C denendi |
| Çalışma sıcaklık aralığı | -40°C ~ +85°C | Ek test voltaj/sıklık koşulları belirtilmez |
Boyut Toleransı:Farklı hassasiyet gereksinimleri için boyut toleransları sırasıyla ±0,30 mm, ±0,25 mm ve ±0,15 mm'dir.Ve 3 çizim sayfası var..
Önerilen PCB düzenlemesi:Ürün, uygun kurulum ve sinyal iletim performansını sağlamak için konektöre uyan PCB kartının tasarımını yönlendirmek için önerilen bir PCB düzenini (Top View) sağlar.
