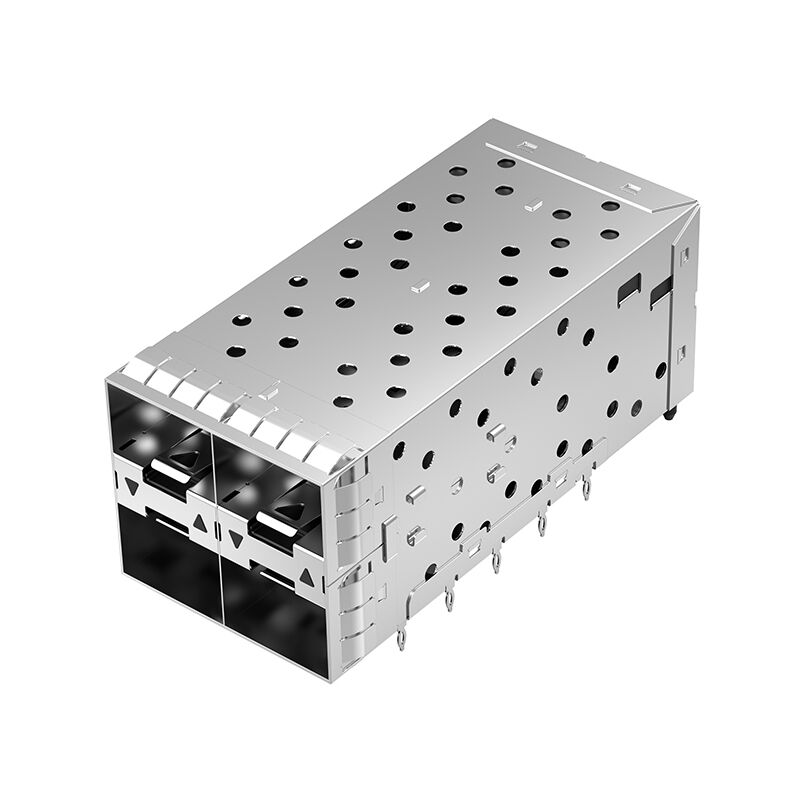

LP22BC01301 SFP+ 2x2 Dış Işık borusu ile Kafes Bağlantısı


LINK-PP LP22BC01301 SFP+ 2x2 Kafes Bağlayıcısı dış ışık borusu ile. Basınç-düzgün, dik açılı, 4 portlu, -40 ila 85 ° C, tepside ambalajlı. Veri merkezi ve ağ için idealdir.


• Yüksek hızlı sinyal bütünlüğü nikel kaplamalı bakır kafes ve altın kaplamalı temaslar ile sağlanır
• İç/dış ışık borusu tarafından desteklenen LED durum görselliği
• Basın-düz açılı montaj PCB montajını basitleştirir ve yeniden işlemeyi azaltır
• Tabaklı ambalajlama, seri üretim sırasında güvenli bir kullanım sağlar
• Geniş endüstriyel sıcaklık aralığında (-40 ila 85 °C) güvenilir çalışmayı destekler

LP22BC01301 SFP+ 2x2 Kafes Bağlantısı Açıklama:

BuLP22BC01301 SFP+ 2x2 Kafes BağlantısıLINK-PP tarafından tasarlanan yüksek kaliteli, takılabilir I/O konektörüYüksek hızlı ağ ekipmanları, kurumsal anahtarlar ve veri merkezi uygulamaları. Bir2x2 port matrisiveDış ışık borusu entegrasyonu, bu kafeseGüçlü sinyal bütünlüğü, güvenilir EMI sınırlaması ve güvenli SFP + modülü çiftleşmesi.

Tasarlanmıştır.PCB tasarımcıları, ağ mühendisleri ve OEM tedarik ekipleri, teklif ediyorbasınçlı delikli montaj, yüksek sıcaklık gereksinimlerine uygunluk ve kolay montaj için tepside ambalaj.

Temel Özellikler

1Pluggable I/O türü:Entegre SFP+ konektörü olan kafese monte

2. Port Yapılandırması:2x2 matris, 4 port

3Konumlar:Standart SFP+ 80 pozisyonları

4Işık borusu:LED göstergeler için içerilen dış ve iç ışık borusu

5- EMI Konteynmanı:Kafes tasarımı EMI koruması sağlar

6- Sıfırlanabilir:Belirtilmemiş (tipik SFP+ kafes montajı koruması)

7Veri hızı:SFP + hızlarını 10 ′′16 Gb / s'ye kadar destekler

8Çalışma sıcaklığı:-40 °C 85 °C

9PCB Montajı:Çukurlu, basınçlı, dik açılı

10Konut malzemesi:Yüksek sıcaklıklı LCP, UL94 V-0

11Kafes malzemesi:Bakır alaşımı, Ni kaplama, 0,25 mm kalınlığında

12İletişim:Fosfor bronz, 0,20 mm kalınlığı, çiftleşme alanında 15 μm altın kaplama

13Bahar:Paslanmaz çelik, kalınlığı 0,20 mm

14Boyutları:

• Yüksekliği: 25.53 mm / 1.005 inç
• Uzunluk: 63.25 mm / 2.490 inç
• Genişliği: 29.00 mm / 1.142 inç

Malzeme ve Elektriksel Özellikler

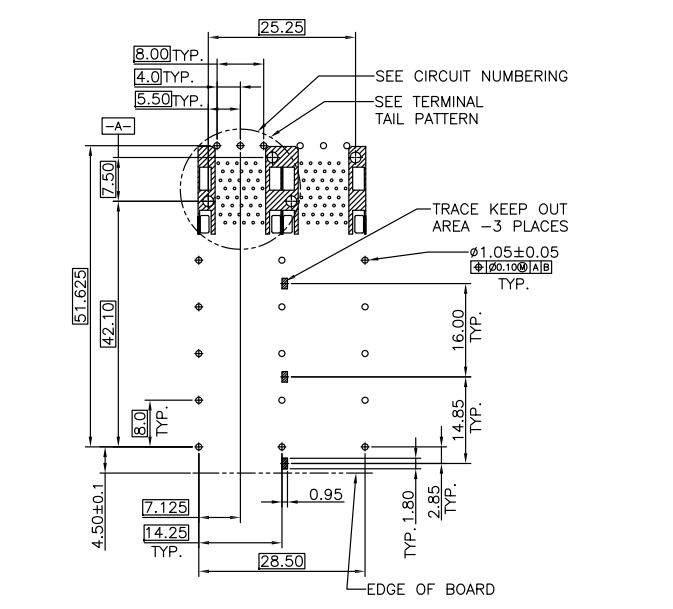

LP22BC01301 Veri sayfası- ÖNERİLEN PCB DİZELİSİ

LP22BC01301 2x2 SFP+ Kafesinin Mekanik ve Yapılandırma Ayrıntıları

• Kafes Tipi:2x2 yığılmış SFP+
• Şekil faktörü:SFP+ standardı
• Lightpipe tarzı:İç ve dış, şeffaf polikarbonat
• Montaj Tipi:Düz açılı, delikli
• Kafes malzemesi:Bakır alaşımı, nikel kaplamalı
• PCB kalınlığı tavsiye edilir:1.5 mm
• Sıcaklık Dökmeciye Uyumlu:Belirtilmemiş

SFP + Kafes Montajı Uygulamalar

• 10G SFP+ Alıcılar
• Kurumsal ve taşıyıcı Ethernet anahtarları
• Sunucular ve Depolama Ekipmanı
• Yüksek Hızlı Veri İletişim Ağı

LP22BC01301 SFP+ Kafes Bağlayıcısı Hakkında Sık Sorulan Sorular

S1: Bu kafes montajı SFP28 25Gb/s modüllerini destekleyebilir mi?

A: Bu model 16 Gb / s'ye kadar SFP + hızları için optimize edilmiştir. SFP28 ile uyumluluk doğrulama gerektirir.

S2: Işık borusu standart SFP + LED'lerle uyumlu mu?

A: Evet, dahil edilen iç ve dış ışık borusu standart LED göstergelerini destekler.

S3: Çalışma sıcaklık aralığı nedir?

Cevap: Kafes -40°C'den 85°C'ye kadar dayanır.

S4: Sahne ambalajı seri üretim için kullanılabilir mi?

A: Evet, LP22BC01301 otomatik montaj için uygun tepside paketlenmiştir.
