S16037G 10/100Base‐T SMD-16P Ethernet Transformer Modülü 350μH OCL


S16037G, 350μH OCL, 1:1 dönüş oranı, 1.5kVrms izolasyonu, RoHS uyumlu bir 10/100Base-T SMD Ethernet transformatörüdür. Hızlı Ethernet tasarımları için idealdir.

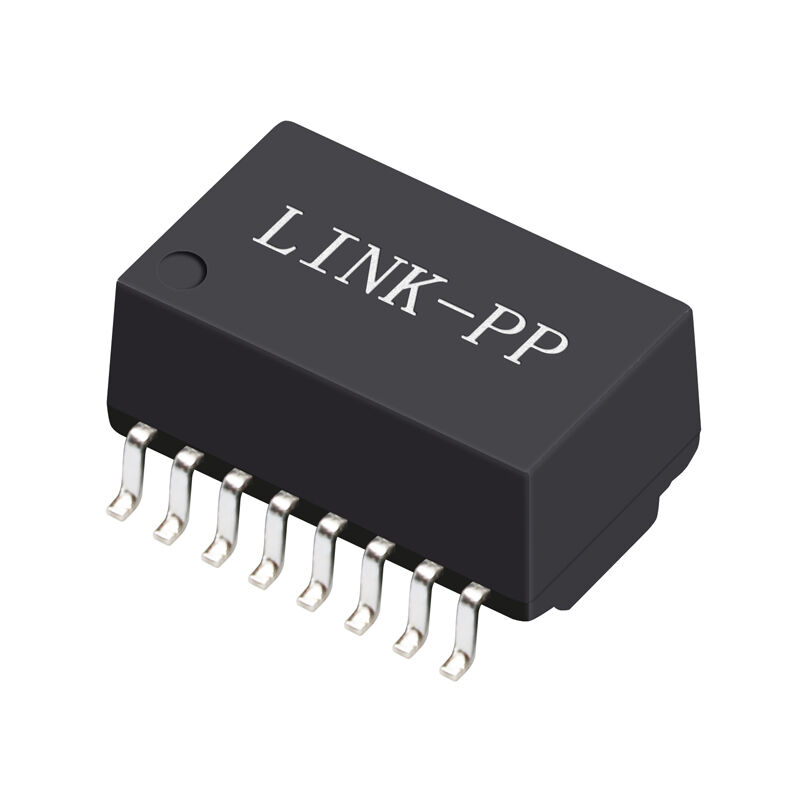

S16037G LAN Transformörü Genel Görünümü


BuS16037GBu bir kompakt.10/100Base-T LAN manyetik transformatör modülüHızlı Ethernet izolasyonu ve sinyal koşullaması için tasarlanmıştır.11:1 dönüş oranıToplantıIEEE 802.3 / 802.3u10BASE‐T ve 100BASE‐TX uygulamaları için gereklilikler.

Onunla350 μH minimum OCL 8 mA yanılgıda, düşük yerleştirme kaybı ve sağlam1.5 kVrms Hi-Pot yalıtımı, S16037G sabit veri aktarımı, iyileştirilmiş EMI performansı ve uzun süreli güvenilirlik sağlar.16 pinli SMD paketi (12.8 × 6.9 mm)ve tamamenRoHS ve halogensiz uyumlu.


S16037G 10/100Base-T SMD Transformörünün Ana Özellikleri

• Destekler10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11 TX/RX dönüş oranıdengelenmiş sinyal birleştirme için
• 350 μH minimum OCL@ 100 kHz, 0.1 V, 8 mA DC yanlısı
• Düşük yerleştirme kaybı: -1,15 dB maksimum (0,3 ̇100 MHz)
• Yüksek yalıtım voltajı: 1500 Vrms Hi-Pot
• KompaktSMD-16P paketiotomatik montaj için
• RoHS ve halogensizuyumlu

Elektriksel özellikler (@ 25 °C)

S16037G SMD-16P Ethernet Manyetik ModülüVeri sayfası

S16037G Veri Sayfası-ŞEMATIKSİ

S16037G Veritabanı-Mekanik Malzemeler

Sinyal bütünlüğü performansı

Geri dönüş kaybı (dB Min)

Çapraz ses (dB Min)

DCMR-Differential-to-Common Mode Reddedilmesi (dB Min)

 S16037G LAN Transformörünün Mekanik Özellikleri

Çevre ve Uygunluk

• Çalışma sıcaklığı:0 °C ila +70 °C
• Depolama sıcaklığı:−0 °C ila +85 °C
• Uygunluk:RoHS, Halogensiz

10/100Base-T LAN Transformer Standartları ve Tasarım Notları

1. Karşılamak için tasarlanmışIEEE 802.3 / 802.3uHızlı Ethernet gereksinimleri
2. 350 μH OCL 8 mA yanılgısında istikrarlı baz çizgisini ve azaltılmış bozulmayı destekler.
3. Düşük EMI için optimize edilmiş ve bükülmüş çift bakır kablolar üzerinde güvenilir bağlantı performansı

Sık Sorulan Sorular

S1: 10/100Base-T manyetiklerinde OCL nedir?

OCL (Açık Döngü İndüktansi)İkincil açıkken transformatörün induktansını tanımlar.10/100Base-T Ethernet tasarımları, yeterli OCL, düşük frekanslarda sinyal bütünlüğünü korumak için kritik önem taşır.
S16037G için,En az 350 μH'lık OCL 8 mA DC yanlısıyardımcı olur:


• MLT-3 kodlu sinyallerde başlangıç çizgisi sapmalarının önlenmesi
• Uzun bakır kablolarda sabit bağlantı performansını korumak
• IEEE 802.3u geri dönüş kaybı ve bozulma gereksinimlerini karşılamak


Yetersiz OCL, özellikle gürültülü ortamlarda artan titreme, paket hataları veya bağlantı istikrarsızlığına neden olabilir.


S2: S16037G, Pulse veya Halo Hızlı Ethernet transformatörlerini değiştirebilir mi?

- Evet. - Evet.S16037G fonksiyonel bir yedek olarak kullanılabilirBir çok kişi içinPulse ve Halo 10/100Base-T Ethernet transformatör modülleriBenzer elektrik özelliklerine sahip.
Değiştirme uyumluluğunu değerlendirirken, tasarımcılar şunları doğrulamalıdır:


• EşleşmeDönüş oranı (1:1)
• KarşılaştırılabilirOCL değerlendirmesi (≥350 μH)
• EşdeğerPaket türü ve iplik (SMD-16P)
• İzolasyon voltajı ve yerleştirme kaybı sınırları


S16037G, genellikle Hızlı Ethernet manyetikleri için belirtilen temel IEEE 802.3u elektrik gereksinimlerini karşılar, bu da birçok tasarımda drop-in veya drop-in yerine geçirme için uygundur.


10/100Base-T vs 1000Base-T manyetik: Ana farklar


Her ikisi de Ethernet manyetik bileşenleri olmasına rağmen,10/100Base-Tve1000Base-TTransformörler farklı sinyal ve performans gereksinimleri için tasarlanmıştır.


10/100Base-T manyetik

• Destek10 Mbps ve 100 MbpsVeri oranları
• Tipik olarak kullanılırKanal başına tek çift sinyalleme
• Daha düşük bant genişliği ve çapraz ses gereksinimleri
• OCL değerleri350 μHYeterli
• Genellikle maliyet duyarlı ve gömülü tasarımlarda kullanılır

1000Base-T manyetik

• Destek1 Gbps veri hızıDört çarpık çift üzerinde.
• Daha sıkı talep edin.Geri dönüş kaybı, çapraz ses ve DCMRperformansı
• Genellikle özellikEntegre ortak modlu boğazlamalar
• Daha yüksek karmaşıklık ve daha sıkı impedans kontrolü
• Değiştiricilerde, yönlendiricilerde ve yüksek performanslı LAN ekipmanlarında kullanılır


Doğru manyetik türünü seçmek, IEEE standartlarına uygunluğunu sağlar ve Ethernet PHY işleyişi sırasında sinyal bütünlüğü sorunlarından kaçınır.


S16037G 10/100Base-T SMD Ethernet transformatörü Özet


BuS16037GStandartlara uygun10/100Base-T SMD Ethernet transformatörü350 μH OCL, düşük yerleştirme kaybı ve kompakt bir ayak izi içinde yüksek izolasyon sunuyor. Güvenilir sinyal bütünlüğü, RoHS uyumluluğu gerektiren Hızlı Ethernet uygulamaları için çok uygundur,ve ana akım Hızlı Ethernet PHY tasarımlarıyla uyumluluk.
