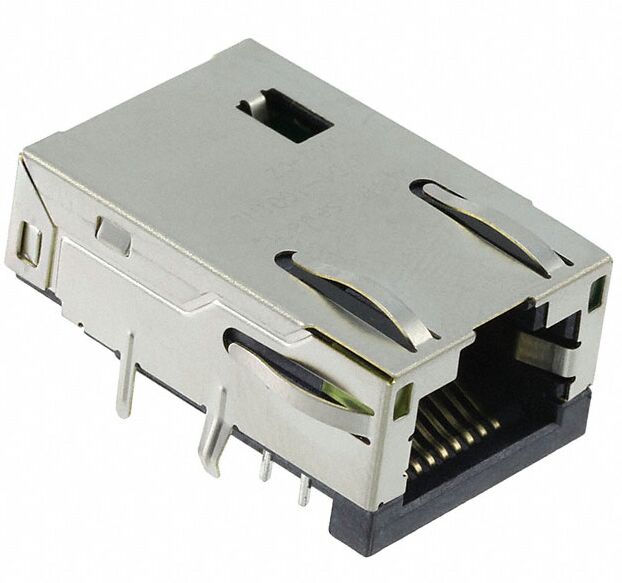

JXD1-1001NL 1×1 RJ45 100BASE-TX için Magjack Through-Hole
100BASE-TX için 1CT: 1CT transformatörü, 2250 VDC izolasyonu, delikli montaj, seçici altın kontaktları ile kalkanlı RJ45 1 × 1. Endüstriyel Ethernet ve telekom arayüzleri için idealdir.
Teknik özellikler
Genel Özellikler
| Parametreler |
Spesifikasyon |
| Ürün numarası |
JXD1-1001NL |
| Açıklama |
RJ45 1x1 konektör, entegre transformatör (1:1), 100BASE-TX |
| Liman / kanal sayısı |
1 × 1 |
| Veri oranı |
100BASE-TX (100 Mbps) |
| Dönüş oranı |
1CT: 1CT (1: 1) |
| İzolasyon (PHY yan çizgi tarafına) |
2250 VDC |
| Montaj tarzı |
Çukurlu |
| Çalışma sıcaklığı |
-40 °C ila +85 °C |
| Depolama sıcaklığı |
-40°C ila +85°C |
| RoHS |
- Evet. |
Malzemeler ve kaplama özellikleri
| Ürün |
Malzeme / Kaplama |
| Konut |
Termoplastik, siyah, UL94 V-0 |
| Kalkan |
Bakır, nikel kaplama |
| İletişim |
Bakır alaşımı |
| Kontak plakalama |
Temas alanındaki seçkin altın (min.6 μin) |
Veri sayfası, temas alanlarında en az 6 mikro inçlik altın kaplama belirtir.
Mekanik Özellikler
| Boyut |
Değer (tipik) |
| Toplam uzunluk (kapak dahil) |
≈ 26.06 mm (1.026 inç) |
| Toplam genişlik |
≈ 17.58 mm (0.692 inç) |
| Toplam yükseklik |
≈ 8.78 mm (0.346 inç) |
PCB izini oluştururken tam iğne düzeni ve boyut toleransları için satıcının mekanik çizimine başvurun.
Elektriksel özellikler
| Parametreler |
Spesifikasyon |
| Ekleme kaybı |
(100 MHz bağlantıları için tipik olan veri sayfası başına) |
| Geri dönüş kaybı (örnek bant minimumları) |
1-30 MHz: ≥-16 dB; 30-60 MHz: ≥-12 dB; 60-80 MHz: ≥-10 dB |
| Karşılıklı ses / NEXT |
≥ -30 dB (1-100 MHz) tipik (veri sayfası değerleri) |
| Ortak mod zayıflaması / CMRR |
Veri sayfası başına belirlenir (LAN transformatörü için tasarım hedefi) |
| Hipot / Dayan |
2250 VDC (PHY hattan) |
Ürün Genel Görünümü
100BASE-TX uygulamaları için tasarlanmış, entegre 1CT:1CT transformatörü ile kompakt, sağlam korunan RJ45 konektörü.Endüstriyel sıcaklık aralıkları ve dalga kaynaklı delikli montajlar için uygun, anahtarlar, endüstriyel kontrol cihazları ve telekom ekipmanları.
Entegre LAN transformatörü (1CT: 1CT) ile kalkanlı delikli RJ45 konektörü, 2250 VDC izolasyonu, seçici altın kaplama kontakları ve -40 °C'den +85 °C'ye kadar çalışma aralığı.
Ana Özellikler ve Faydaları
- Entegre LAN transformatörü (1:1)BOM'u azaltır ve manyetik tasarımını basitleştirir.
- Yüksek yalıtım (2250 VDC)PHY ve güvenlik ve güvenilirlik için hat arasında.
- Çukurlu paketDalga kaynak için önerilen ‡ saha cihazları için sağlam.
- Geniş sıcaklık aralığı (-40 °C ila +85 °C)Endüstriyel ve dış mekan uygulamaları için.
- Seçkin altın kaplama temaslarDüşük temas direnci ve uzun ömür sağlar.
- Nikel kaplamalı tunç kalkanlı korumalı gövdeEMI/EMC performansını arttırır.
Teknik belgeleri
JXD1-1001NL Şemalar
JXD1-1001NL Boyutlar
JXD1-1001NL Önerilen PCB düzenlemesi
Sıkça Sorulan Sorular
S1: JXD1-1001NL ne için kullanılır?
A:JXD1-1001NL bir
Entegre LAN transformatörü ile 1 × 1 korunan RJ45 konektörü, için tasarlanmış
100BASE-TX Ethernet uygulamalarıGenellikle şunlarda kullanılır:
- Endüstriyel Ethernet cihazları
- Gömülü yönlendiriciler ve geçitler
- Ağ anahtarları
- Telekom arayüzleri modülleri
- Otomasyon ve kontrol ekipmanları
Bu...
yüksek yalıtım (2250 VDC)ve
geniş çalışma sıcaklık aralığı (-40 °C - +85 °C)endüstriyel ve sert ortam ağları için uygun hale getirmek.
S2: JXD1-1001NL entegre manyetikleri içerir mi?
A:Evet. JXD1-1001NL bir1CT:1CT dönüş oranına sahip yerleşik LAN transformatörü, dış manyetiklere olan ihtiyacı ortadan kaldırır ve sinyal bütünlüğünü arttırırken PCB tasarımını basitleştirir.
S3: JXD1-1001NL PoE uygulamaları için uygun mu?
A:No. JXD1-1001NL,PoE olmayan Ethernet arayüzleriPower over Ethernet (PoE) tasarımları için, birGüçlendirilmiş manyetik ve akım yönetimi ile PoE derecesi RJ45 konektörüseçilmelidir.
S4: Desteklenen maksimum veri hızı nedir?
A:Bağlantı destekler100BASE-TX (100 Mbps)Ethernet uygulamaları.Gigabit (1000BASE-T) için tasarlanmamışveya daha yüksek hızlı Ethernet standartları.
S5: Çalışma sıcaklık aralığı nedir?
A:JXD1-1001NL güvenilir bir şekilde-40 °C ila +85 °C, bu nedenle uygunendüstriyel, dış mekan ve yüksek güvenilirlik uygulamaları.
S6: JXD1-1001NL ne tür bir PCB montajı kullanıyor?
A:Kullanılıyor.delikli montajvedalga kaynak işlemleri için önerilenEndüstriyel donanım tasarımları için mükemmel mekanik dayanıklılık ve dayanıklılık sağlar.
S7: JXD1-1001NL hangi yalıtım voltajını sağlar?
A:Bağlantı2250 VDC yalıtımıPHY tarafı ile çizgi tarafı arasında,Elektrik güvenliği ve düzenlemelere uygunlukEndüstriyel Ethernet ekipmanlarında.
S8: JXD1-1001NL endüstri standartlarına uygun mu?
A:Evet.IEEE 802.3u (100BASE-TX)veRoHS çevresel standartları, ve RJ45 boşluğuFCC Bölüm 68gereksinimleri.
S9: JXD1-1001NL düşük profilli bir RJ45 konektörü olarak kabul edilir mi?
A:Hayır. Yaklaşık olarak8.78 mm, JXD1-1001NL birkompakt orta profilli RJ45 konektörü, uygunUzay kısıtlı PCB düzenleriAma ultra düşük profilli olarak sınıflandırılmadı.
S10: Hangi lehimleme işlemi tavsiye edilir?
A:Rolü şu:dalga lehimleme için tavsiye edilir, birEn fazla 10 saniye boyunca 260 °C'lik en yüksek kaynak sıcaklığıBu, güvenilir lehim eklemlerini sağlar ve termal hasarı önler.
S11: JXD1-1001NL'de hangi malzemeler kullanılır?
A:
- Konaklama:UL94 V-0 derecelendirilmiş termoplastik (siyah)
- Kalkan:Nikel kaplamalı tunç
- İletişim:Seçkin altın kaplamalı bakır alaşımı (≥6 μin)
Bu da
mükemmel mekanik dayanıklılık, EMI koruması ve elektrik performansı.
S12: JXD1-1001NL RoHS uyumlu mu?
A:Evet, JXD1-1001NL.Tam olarak RoHS uyumlu, AB ve Kuzey Amerika da dahil olmak üzere çevresel olarak düzenlenmiş piyasalar için uygundur.
S13: Hangi ambalaj seçenekleri mevcut?
A:Standart ambalaj:Bireysel anti-statik torba + koruyucu tepsi + dış kartonBüyük hacimli siparişler için toplu paketleme seçenekleri mevcut olabilir.
S14: JXD1-1001NL hala üretiliyor mu?
A:JXD1-1001NL şu anda şu şekilde işaretlendi:EOL (Yaşamın Sonu). Yeni tasarımlar için, seçimi öneririzPin-to-pin uyumlu alternatiflerUzun vadeli tedarik istikrarını sağlamak için.
S15: JXD1-1001NL için önerilen alternatifler nelerdir?
A:Uyumlu alternatifler genellikle şunları içerir:1 × 1 RJ45 bağlantıları, entegre manyetik ile, 100BASE-TX desteği, delikli montaj ve 2250 VDC yalıtımı.Değiştirme önerileri.
