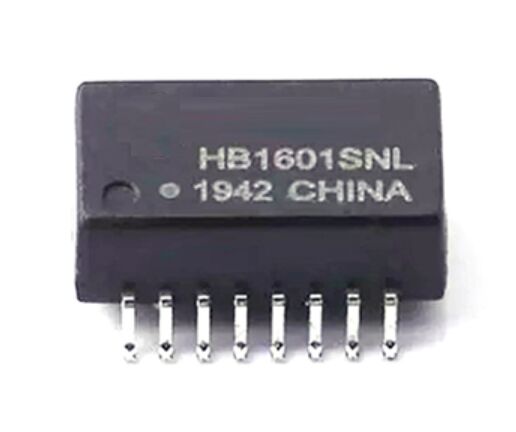

HB1601SNL 10/100Base-T SMD Ethernet İzolasyon Transformatörü SOP-16

HB1601SNL Ethernet transformatörü Özet

BuHB1601SNLBu bir kompakt.yüzey montajlı (SMD) 10/100Base-T Ethernet izolasyon transformatörü ve filtriGüvenilir ağ sinyali iletimi ve Ethernet PHY arayüzlerinde gürültü bastırımı için tasarlanmıştır.SOP-16 paketi, hızlı Ethernet uygulamaları için galvanik izolasyon, impedans eşleşmesi ve mükemmel EMI performansı sağlar.

TasarımIEEE 802.3veANSI X3.263Standartlar, HB1601SNL yaygın olarak kullanılırSOHO ağ ekipmanı, LAN-on-Motherboard (LOM) tasarımları, Ethernet anahtarları, merkezler ve endüstriyel ağ cihazlarıÖyle.RoHS uyumlu, kurşunsuz, ve otomatik SMT montajı için uygundur.

Sipariş Verme Bilgisi

• Parça numarası:HB1601SNL
• Paket:SOP-16, Tepe & Reel (otomatik SMT montajı için)
• Kategorisi:LAN manyetik / Ethernet izolasyon transformatörleri

BuHB1601SNLGüvenilir, standartlara uygun10/100Base-T SMD Ethernet izolasyon transformatörüKompakt, yüksek performanslı ağ ekipmanları için tasarlanmıştır. Kanıtlanmış elektrik performansına, güçlü yalıtımına ve UL sertifikasına sahip,OEM tasarımları ve profesyonel onarım uygulamaları için ideal bir seçimdir.

▶Bir İndirim İste∙ ∙ Veri Sayfasını İndir ∙ Teknik Destekle İletişim

SMD Ethernet izolasyon transformatörünün ana özellikleri

• Entegre filtreleme ile 10/100Base-T Ethernet izolasyon transformatörü
• SOP-16 yüzey montajı paketi, kompakt PCB düzenleri için optimize
• Karşılamak için tasarlanmışIEEE 802.3veANSI X3.263Özellikler
• Mükemmel sinyal bütünlüğüDüşük yerleştirme kaybı ve yüksek geri dönüş kaybı ile
• YüksekCommon-mode gürültü reddetme (DCMR)
• 1500 Vrms yalıtım (Hi-Pot)Güvenilir galvanik yalıtım için
• RoHS uyumlu, kurşunsuz inşaat
• Destekler245 °C'ye kadar geri akış lehimleme (en fazla 5 saniye)
• UL sertifikalı(Dosya No.E484635)

HB1601SNL Veri Sayfası

HB1601SNL LAN Transformörünün özellikleri

Mekanik ve Çevre Özellikleri

10/100Base-T SOP-16 LAN manyetiklerinin uygulamaları

HB1601SNL, çok çeşitliHızlı Ethernet ağ uygulamaları, şunları içerir:

• SOHO ağ donanımı(ADSL modemleri, yönlendiriciler, geçitler)
• LAN-on-Motherboard (LOM)Ethernet arayüzleri
• Ethernet merkezleri ve anahtarları
• Gömülü Ethernet denetleyicileri
• Endüstriyel ağlama ve otomasyon sistemleri
• Ağ cihazlarının onarımı ve yenilenmesi

SOP-16 biçim faktörü onu ideal yaparyüksek yoğunluklu PCB tasarımlarıTahta alanı sınırlı.

HB1601SNL PCB Tasarım ve Montaj Notları

• Tavsiye edilenleri uygulayın.SOP-16 arazi modeliuygun kaynak ıslatma ve coplanarity sağlamak için.
• Yeterince tutunBirincil ve ikincil devreler arasındaki açıklıkİzolasyon performansını korumak için.
• Transformörü Ethernet PHY'ye yakın yerleştirin, iz uzunluğunu en aza indirmek ve EMI'yi azaltmak için.
• TX/RX diferansiyel çiftleri için kontrol edilen impedans yönlendirmesi kullanın.
• İhtiyaçları:standart kurşunsuz geri akışlı lehimleme profilleri, maksimum en yüksek sıcaklığı ile245 °C.

Ethernet İzolasyon Transformörünün Standartları ve Uyumluluğu

• IEEE 802.3 uyumlu10/100Base-T Ethernet için
• ANSI X3.263 uyumlu
• RoHS uyumluve kurşunsuz
• UL tarafından tanınan bileşen(E484635 numaralı dosya)

Bu sertifikalar HB1601SNL'i uygun kılar.Dünya pazarlarıve uzun vadeli endüstriyel dağıtım.

HB1601SNL 10/100Base-T Ethernet Transformer hakkında sık sorulan sorular

1HB1601SNL'nin temel işlevi nedir?

HB1601SNL,galvanik izolasyon, impedans eşleştirme ve gürültü bastırmaEthernet PHY ile ağ kablosu arasında 10/100Base-T uygulamalarında.

2HB1601SNL PoE tasarımları için uygun mu?

HB1601SNL, Hızlı Ethernet sinyali izolasyonu için tasarlanmıştır.PoE yeteneği genel sistem tasarımına bağlıdırKullanmadan önce her zaman PoE standartlarına göre kontrol edin.

3HB1601SNL endüstriyel ortamlarda kullanılabilir mi?

Evet.Yüksek izolasyon voltajı, güçlü DCMR performansı ve UL tanımı, belirtilen sıcaklık aralığında endüstriyel ve gömülü Ethernet uygulamaları için uygundur.

4Bu parça otomatik SMT üretimi için uygun mu?

Evet, SOP-16 paketibant ve rulo ambalajlama ve standart geri akış lehimleme süreçleri.
