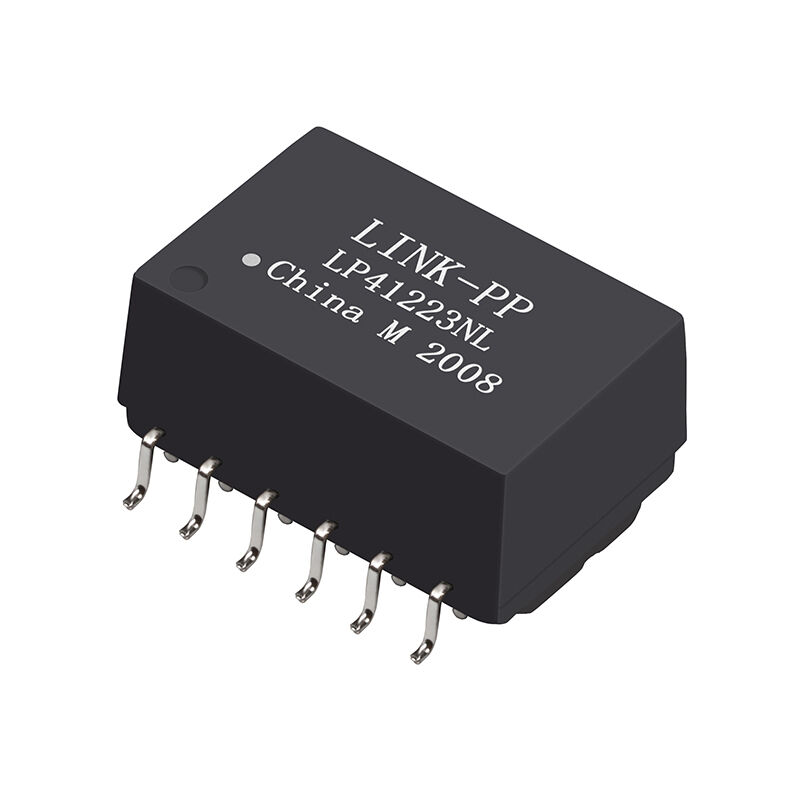

LP41223NL 10/100 BASE-T Tek Portlu PoE++ Transformer Modülü

BuLINK-PP LP41223NLYüksek performanslı, tek portlu 10/100 BASE-T manyetik transformatör modülü, yeni nesil için özel olarak tasarlanmıştır.PoE++ (IEEE 802.3bt)başvurular.Artmış güç taleplerini ele almak için tasarlanan bu modül,1.1A DC akım kapasitesiYüksek güçlü ağ cihazları için ideal.

1PoE++ LAN Magnetics'in Ana Özellikleri

1. PoE++ Hazır: Port başına 1.1A DC akım kapasitesi ile artan güç gereksinimleri için optimize edilmiş.- Hayır.
2. Standartlara Uygun: Tamamen uyumluIEEE 802.3btYüksek güçlü Ethernet üzerinden güç için spesifikasyon.
3. Güvenlik Sertifikası: UL dosya numarası ile tanınırE484653.
4. Güçlü Bir İzole: 1500Vrms (1 dakika) veya 1800Vrms (1 saniye) yüksek voltajlı yalıtım.
5. Çevre dostu: Kurşunsuz ve tamamenRoHSuyumlu.
6. Ürün Türü: Yüksek performanslı Ethernet LAN Transformörü, artan PoE++ güç dağıtım gereksinimleri için tasarlanmıştır.
7. Başlıca Uygulama:ÖzellikleIEEE 802.3bt (PoE++)Gelişmiş DC akım yönetimi gerektiren sistemler1.1A.

2.Elektriksel özellikler @ 25°C

2.1 Dönüş oranı

Dengeli 1: 1 tasarımı, 10/100/1000Base-T sistemleri için PHY ve kablo tarafı arasında uygun impedans eşleşmesini sağlar.

2.2 Açık devre indüktansı (OCL)

Test koşulları:100kHz, 0.1Vrms, 28mA DC Bias

PoE++ işleyişinin gerektirdiği DC yanılma koşullarında bile sabit düşük frekanslı performans sağlar.

2.3 Ekleme Kaybı

Düşük yerleştirme kaybı, minimum sinyal zayıflamasını ve göz diyagramı kenarının iyileştirilmesini sağlar.

2.4 Geri dönüş kaybı (minimum)

2.5 Çapraz Konuşma

Düşük elektromanyetik müdahale ve istikrarlı diferansiyel sinyalizasyon sağlar.

2.6 CMRR (Common Mode Rejection Ratio)

Yüksek güçlü PoE++ sistemleri için kritik olan ortak mod gürültüsünün güçlü bastırılması.

2.7 Kutupluk

Çubuklar1 ve 12ve4 ve 9varlaraşamada.

2.8 Hi-Pot (ilk ve ikincil)

• 1500Vrms, 1 dakika veya
• 1800Vrms, 1 saniye

Güvenlik ve artış koruması için güçlendirilmiş izolasyon sağlar.

2.9 PoE++ Akım Kapasitesi

Artmış PoE++ gereksinimleri için tasarlanmış:1.1A DC akım kapasitesi

Yüksek güç IEEE 802.3bt uygulamalarını destekler.

2.10 Çalışma sıcaklığı

0°C'den +70°C'ye kadar:Ticari ve standart endüstriyel ortamlar için uygundur.

3. LP41223NLPoE++ LAN Transformörü Çizimi:

Polarite ile ilgili teknik not: 1 & 12 ve 4 & 9 pinoları, transformer boyunca sinyal bütünlüğünü sağlamak için aşamada..

4. PoE++ Ethernet LAN Transformörünün Uygulamaları

BuLP41223NLÇok yönlü ve geniş bir ağ uygulama yelpazesi desteklemek için tasarlanmıştır:

• SOHO Ekipmanı: ADSL modemleri ve ev yönlendiricileri.
• Şirket Ağı: LAN-on-Motherboard (LOM) tasarımları.
• Altyapı: Ağ merkezleri ve yüksek güçlü PoE++ anahtarları.
• Endüstriyel IoT: Verilerle birlikte yüksek akım güç aktarımı gerektiren cihazlar.
